在CAD软件中，多段线（Polyline）是一种非常重要的二维和三维对象，它由一系列相连的直线段或圆弧段组成，可以被当作一个单一对象进行编辑，多段线命令（PLINE）是CAD中最基础也是最常用的命令之一，掌握其使用方法对于提高绘图效率至关重要，下面将详细介绍CAD中多段线命令的使用方法、技巧及相关注意事项。
多段线命令的基本调用方式
在CAD中,调用多段线命令主要有以下几种方式：
- 功能区：在“默认”选项卡的“绘图”面板中，点击“多段线”按钮。

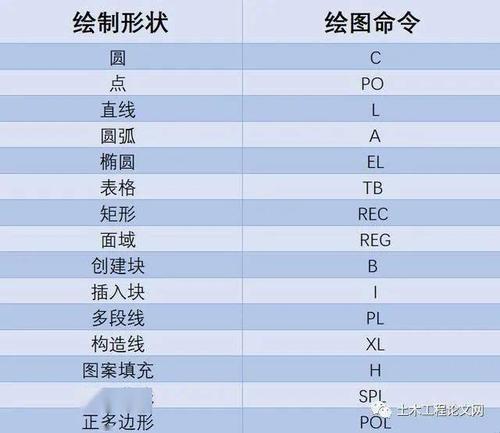

- 命令行：在命令行输入“PLINE”或简化命令“PL”,然后按回车键。
- 工具栏：在经典工作界面的“绘图”工具栏中，点击“多段线”图标。
多段线命令的操作步骤
调用多段线命令后，命令行会提示：“指定起点：”，此时需要用鼠标在绘图区点击确定多段线的起点，确定起点后，命令行会显示当前多段线的线宽，并提示：“指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]：”,各选项的含义及操作如下：
- 指定下一个点：默认选项，直接用鼠标点击或输入坐标值确定下一点,系统会以直线段连接起点和该点。
- 圆弧(A)：选择该选项后，命令行会切换到圆弧绘制模式，提示：“指定圆弧的端点或 [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]：”，此时可以通过多种方式绘制圆弧，如直接指定端点、输入角度、选择圆心等，若需返回直线模式，可选择“直线(L)”选项。
- 半宽(H)：用于设置多段线的半宽值，即从中心线到边缘的距离，输入半宽后,后续绘制的线段将以该半宽显示。
- 长度(L)：指定下一段多段线的长度，方向与上一段线段相同或相反（取决于输入的正负值）。
- 放弃(U)：放弃上一步操作,删除最后绘制的线段或圆弧。
- 宽度(W)：用于设置多段线的全宽值，即线段的总宽度，输入宽度后,后续绘制的线段将以该宽度显示。
在绘制多段线的过程中，可以通过连续点击确定多个点，绘制由直线段组成的多段线，若需绘制闭合多段线，可在最后一点输入“C”（闭合）选项，系统会自动连接起点和终点；若需结束命令,直接按回车键或空格键即可。
多段线命令的高级技巧
- 直线与圆弧的自由切换：在绘制多段线时，可以通过“圆弧(A)”和“直线(L)”选项在直线和圆弧之间自由切换,从而绘制复杂的组合图形。
- 线宽的动态调整：在绘制过程中，可以随时通过“宽度(W)”或“半宽(H)”选项调整后续线段的宽度,实现线宽的动态变化。
- 多段线的编辑优化：多段线作为单一对象，编辑时非常方便，使用“编辑多段线（PEDIT）”命令可以合并多个独立对象为多段线、调整多段线的宽度、将多段线拟合为曲线等。
- 三维多段线的绘制：通过输入“3D”选项或在命令行输入“3DPOLY”命令，可以绘制三维多段线，其操作步骤与二维多段线类似,但需要指定Z轴坐标。
多段线与其他绘图对象的区别
多段线与由多条直线（LINE）命令绘制的图形有本质区别：
- 对象性质：多段线是一个整体对象,而多条直线是多个独立对象。
- 编辑方式：多段线可以使用“PEDIT”命令进行整体编辑（如合并、拟合、调整宽度等），而多条直线需要逐个编辑或使用“合并”命令。
- 线宽特性：多段线可以设置统一的或变化的线宽，且线宽作为图形特性的一部分被保存；而直线设置的线宽仅显示在打印中,不改变图形本身的几何特性。
多段线命令的典型应用场景
- 绘制复杂轮廓：如机械零件的外形轮廓、建筑平面图中的墙体、道路中心线等。
- 创建填充边界：多段线可以作为“填充（HATCH）”命令的边界,定义填充区域。
- 制作三维模型路径：在三维建模中，多段线可以作为“拉伸（EXTRUDE）”或“扫掠（SWEEP）”命令的路径。
- 绘制地形等高线：通过多段线的拟合功能,可以绘制平滑的等高线或地形曲线。
多段线命令使用注意事项
- 坐标输入的准确性：在绘制精确图形时，建议使用绝对坐标或相对坐标输入,避免鼠标点击带来的误差。
- 闭合与开放的选择：根据绘图需求选择是否闭合多段线，闭合后的多段线无法直接使用“U”选项放弃起点。
- 线宽设置的合理性：过大的线宽可能导致图形显示异常,建议根据打印比例合理设置线宽。
- 与样条曲线的区别：多段线是由直线和圆弧组成的折线，而样条曲线（SPLINE）是通过拟合点生成的平滑曲线,两者应根据设计需求选择使用。
多段线命令与其他命令的配合使用
多段线命令常与其他命令配合使用,以提高绘图效率。
- “偏移（OFFSET）”命令：可以对多段线进行偏移,生成平行的轮廓线。
- “阵列（ARRAY）”命令：可以将多段线进行矩形或环形阵列,快速绘制重复图形。
- “修剪（TRIM）”和“延伸（EXTEND）”命令：可以以多段线为边界,修剪或延伸其他对象。
多段线命令的常见问题及解决方法
- 问题：多段线无法被修剪或延伸。 解决方法：检查多段线是否闭合，或使用“PEDIT”命令中的“合并”选项将多段线转换为单一对象。
- 问题：多段线线宽显示异常。 解决方法：检查“线宽显示”按钮是否开启，或在“选项”对话框中调整线宽单位的显示比例。
相关问答FAQs
问1：如何将多条独立的直线合并为一条多段线？
答：可以使用“编辑多段线（PEDIT）”命令，操作步骤如下：①输入“PEDIT”命令并按回车键；②选择其中一条直线作为对象；③在命令行提示“是否将其转换为多段线？
问2：如何将多段线拟合为平滑曲线？
答：使用“编辑多段线（PEDIT）”命令中的“拟合（F）”或“样条曲线（S）”选项，操作步骤：①输入“PEDIT”命令并选择多段线；②输入“拟合（F）”选项，系统会将多段线的顶点用圆弧平滑连接；若输入“样条曲线（S）”选项，则会生成更接近样条曲线的平滑效果，但顶点数量会减少，拟合后的多段线可通过“顶点（V）”选项调整顶点位置。
