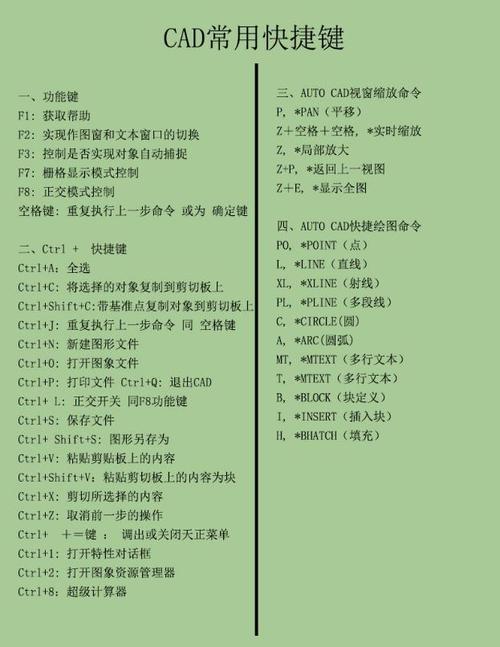

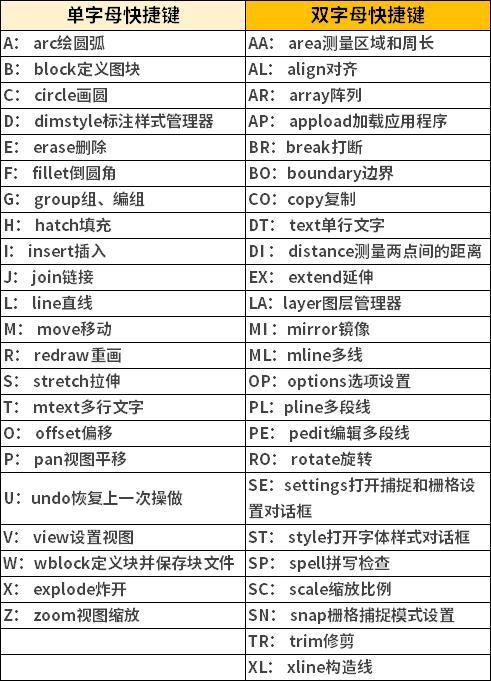

在CAD操作中，属性块的高效管理离不开快捷命令的运用，属性快捷命令能显著提升编辑属性数据的效率，减少重复操作时间，以下从属性定义、属性编辑、属性显示控制及属性提取四个维度,详细解析CAD属性相关快捷命令的使用方法及注意事项。

属性定义相关快捷命令

属性定义是创建带属性块的基础，需先定义属性标记、提示信息及默认值，再将属性与图形对象创建为块。

1. ATTDEF（属性定义）
   功能：创建属性定义，设置属性的模式（不可见、固定、验证、预设）、标记、提示、文字样式、位置、高度等参数。
   操作路径：命令行输入ATTDEF回车，或通过“绘图>块>定义属性”菜单调用。
   参数说明：

   • 标记：属性的标识符（如“名称”“型号”），不可包含空格，每个属性定义需有唯一标记。
   • 提示：插入块时命令行显示的提示信息（如“请输入产品名称”），若为空则使用标记作为提示。
   • 默认值：插入块时属性的初始值，可直接回车跳过或输入预设内容。
   • 模式：勾选“不可见”则插入块后属性不显示；“固定”则属性值无法修改；“验证”则插入块时需确认属性值；“预设”则插入块时属性值自动使用默认值且不提示。
     示例：定义“零件编号”属性，标记为“PART_NO”，提示为“请输入零件编号”，默认值为“P001”，文字高度为5，放置于矩形中心，最终与矩形创建为“零件”块。

2. BLOCK（创建块）
   功能：将图形对象及已定义属性合并为块，需指定基点、选择对象及块名称。
   操作路径：命令行输入BLOCK回车，或通过“绘图>块>创建”调用。
   注意事项：创建块时需勾选“转换为块”或“删除”，确保属性包含在块定义中；若需在插入后单独编辑属性，需取消勾选“按统一比例缩放”等约束选项。

属性编辑相关快捷命令

属性块创建后，常需修改属性值、文字样式或位置等，快捷命令能快速定位并编辑属性。

1. EATTEDIT（增强属性编辑器）
   功能：编辑块的属性值、文字特性、图层、线型等参数，支持批量修改多个属性。
   操作路径：命令行输入EATTEDIT回车，双击属性块，或通过“修改>对象>属性>单个”调用。
   界面说明：弹出“增强属性编辑器”对话框，包含“属性”“文字”“特性”三个选项卡：

   • 属性：选择需修改的属性项，在“值”框中输入新内容（如将零件编号“P001”改为“P002”）。
   • 文字：调整文字样式、高度、旋转角度、对正方式（如将属性文字高度从5改为7，对正设为“中间”）。
   • 特性：修改图层、颜色、线型、线宽等显示特性（如将属性图层从“0”层改为“文字”层）。
     适用场景：需精确修改属性样式或批量调整多个块属性时优先使用。

2. ATTEDIT（属性编辑）
   功能：命令行方式编辑属性，支持全局修改或单独修改单个属性值，比EATTEDIT更灵活但需手动输入参数。
   操作路径：命令行输入ATTEDIT回车，根据提示选择“全局”或“单个”。
   参数说明：

   • 全局（G）：修改所有匹配的属性值，如输入ATTEDIT回车→选“全局”→输入旧值“*”（匹配所有）→输入新值“NEW”，则所有属性值前缀添加“NEW”。
   • 单个（S）：逐个编辑属性值，选中块后依次修改每个属性的值，支持跳过或修改。
     注意事项：全局修改时需谨慎，避免误改其他无关属性；建议先备份文件再操作。

3. BATTMAN（块属性管理器）
   功能：管理当前图形中所有块的属性定义，可修改属性标记、提示、默认值，调整属性顺序，或删除多余属性。
   操作路径：命令行输入BATTMAN回车，或通过“修改>对象>属性>块属性管理器”调用。
   核心操作：

   • 选择需修改的块名称，下方列表显示该块的所有属性定义。
   • 点击“编辑”可修改属性标记、提示、默认值及模式（如将“零件编号”标记改为“PART_CODE”）。
   • 点击“上移/下移”调整属性在块中的显示顺序（如将“名称”属性调整到“型号”上方）。
   • 点击“删除”可移除未使用的属性定义，减少块冗余。
     适用场景：需统一修改多个块属性定义或优化块结构时使用。

属性显示控制快捷命令

有时需隐藏或快速显示属性，以便查看图形本身，相关快捷命令能快速切换属性可见性。

1. ATTDISP（属性显示）
   功能：控制当前图形中所有属性的显示状态，包括“普通”“开”“关”三种模式。
   操作路径：命令行输入ATTDISP回车，根据提示选择模式。
   模式说明：

   • 普通（N）：按属性定义时的“不可见”模式显示（即定义为不可见的属性隐藏，可见的显示）。
   • 开（ON）：所有属性强制显示，覆盖定义时的不可见设置。
   • 关（OFF）：所有属性强制隐藏，仅显示图形对象。
     示例：若需打印图形时隐藏属性，输入ATTDISP→选“关”，打印完成后选“普通”恢复默认显示。

2. 图层控制
   功能：通过图层开关控制属性显示，需在定义属性时将属性放置于独立图层。
   操作步骤：定义属性时，在“特性”选项卡中将图层设为“属性层”；命令行输入LAYER→关闭“属性层”即可隐藏所有属性。
   优势：可按需控制不同属性的显示（如仅隐藏“备注”属性，保留“名称”属性），灵活性高于ATTDISP。

属性提取相关快捷命令

当需统计块属性数据（如零件清单、材料统计）时，可通过属性提取命令快速生成数据文件。

1. EATTEXT（属性提取向导）
   功能：提取图形中块属性数据，生成表格或外部文件（如CSV、Excel），支持按块名、属性类型筛选数据。
   操作路径：命令行输入EATTEXT回车，或通过“工具>属性提取”调用。
   向导步骤：

   1. 开始：选择“创建新数据 extraction”或“使用已存在的样板”。
   2. 设置：选择需提取的图形对象（可全选或指定块），勾选“包括外部参照”可提取外部块属性。
   3. 选择属性：勾选需提取的属性（如“名称”“型号”“数量”），调整列顺序。
   4. 输出格式：选择“表格”“CSV”或“Excel”，指定保存路径及文件名。
   5. 完成：预览数据表格，确认后生成文件。
      示例：从机械图中提取所有“螺栓”块的“规格”和“数量”属性，生成CSV文件供采购部门使用。

2. DATAEXTRACTION（数据提取）
   功能：EATTEXT的升级版，支持更复杂的数据筛选（如按图层、颜色过滤），可直接将数据插入为表格。
   操作路径：命令行输入DATAEXTRACTION回车，或通过“数据>提取数据”调用。
   与EATTEXT区别：支持“选择对象时排除块”功能，可提取非块对象的属性（如文字、标注），且表格样式更丰富。

属性快捷命令综合应用技巧

相关问答FAQs

问题1：为什么用ATTEDIT修改属性值时，提示“找不到属性”？
解答：通常有两个原因：① 选择的图形对象不是块或块中未包含属性定义，需先用BLOCK命令将属性与图形创建为块；② 属性定义为“不可见”模式，需先用ATTDISP设置为“开”显示属性，再进行修改，解决方法：输入SELECT→选择对象→按Ctrl+1打开特性面板，查看是否包含“属性”项，若无则需重新定义属性并创建块。

问题2：属性提取时，为什么某些块的属性数据未显示？
解答：可能原因及解决方案：① 未勾选“包含外部参照”选项，若块为外部参照块，需在EATTEXT向导步骤2中勾选该选项；② 属性值为空，需在提取前用EATTEDIT检查并补充属性值；③ 筛选条件错误，在步骤3中检查是否勾选了需提取的属性，或调整“块名”筛选范围为“所有块”，若块被分解（EXPLODE命令），属性定义将独立存在,需重新创建块后再提取。
