在CAD软件中，DIM命令是尺寸标注的核心工具，用于在图形中添加各种类型的尺寸标注，如线性、角度、半径、直径等，通过DIM命令，用户可以快速、准确地标注对象的尺寸信息，确保图纸的可读性和规范性，DIM命令属于CAD的标注工具集，其功能强大且灵活，支持多种标注样式和自定义设置,能够满足不同行业和项目的标注需求。
DIM命令的基本使用方法
在CAD中，DIM命令通常通过命令行输入或工具栏按钮激活，输入“DIM”并按回车键后，命令行会提示“选择对象”或“指定尺寸线位置”，用户可以根据需要选择标注对象或手动指定标注的起点和终点，标注一条线段的长度时，用户可以先选择线段，然后移动鼠标确定尺寸线的位置，系统会自动测量并显示线段的长度，DIM命令还支持连续标注、基线标注等高级功能,适用于复杂图形的标注需求。
DIM命令的常用子命令
DIM命令包含多个子命令，每个子命令对应一种标注类型,以下是一些常用的子命令及其功能：
- 线性标注（DIMLINEAR）：用于标注水平、垂直或旋转的线性尺寸,用户可以通过选择两个点或一个对象来创建线性标注。
- 对齐标注（DIMALIGNED）：用于标注倾斜对象的实际长度,尺寸线与对象平行。
- 角度标注（DIMANGULAR）：用于标注两条直线或三个点之间的角度。
- 半径标注（DIMRADIUS）：用于标注圆或圆弧的半径。
- 直径标注（DIMDIAMETER）：用于标注圆或圆弧的直径。
- 弧长标注（DIMARC）：用于标注圆弧的长度。
- 基线标注（DIMBASELINE）：从上一个标注的基线开始创建多个标注,适用于需要统一基准的尺寸标注。
- 连续标注（DIMCONTINUE）：从上一个标注的尺寸界线开始创建连续的标注,适用于链式尺寸标注。
DIM命令的标注样式设置
标注样式是控制标注外观的集合，包括文字样式、箭头样式、尺寸线颜色等，在CAD中，用户可以通过“标注样式管理器”（DIMSTYLE命令）创建和修改标注样式，可以设置标注文字的高度为3.5mm，箭头样式为实心闭合，尺寸线颜色为白色等，标注样式还可以针对不同类型的标注进行细分，如线性标注样式、角度标注样式等,以满足特定的绘图标准。
DIM命令的高级功能
- 关联标注：CAD的标注默认为关联标注，即当标注对象被修改时，标注尺寸会自动更新，若拉伸一条被标注的线段，标注尺寸会随之改变，用户可以通过“DIMASSOC”系统变量控制标注的关联性。
- 标注打断：当标注与其他对象重叠时，可以使用“DIMBREAK”命令在标注上添加打断,使图形更清晰。
- 标注检验：通过“DIMINSPECT”命令，可以在标注上添加检验标记,用于标注需要检验的尺寸。
- 标注间距调整：使用“DIMSPACE”命令，可以快速调整多个标注之间的间距,使其均匀分布。
DIM命令的快捷键和操作技巧

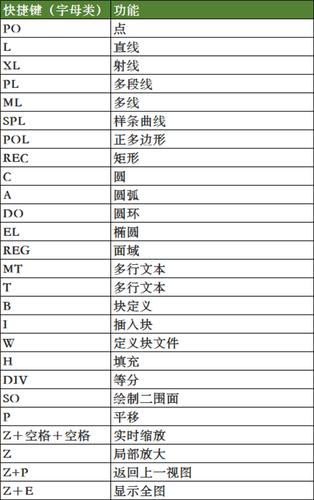

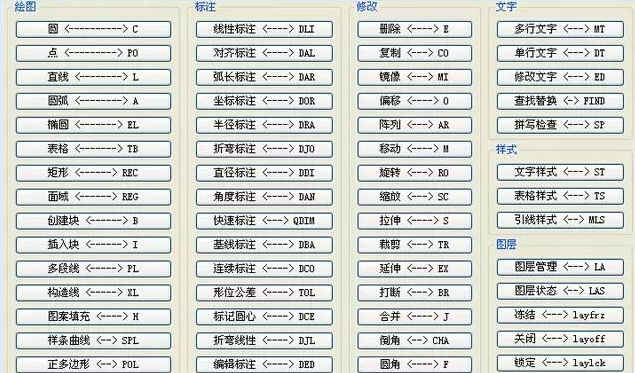

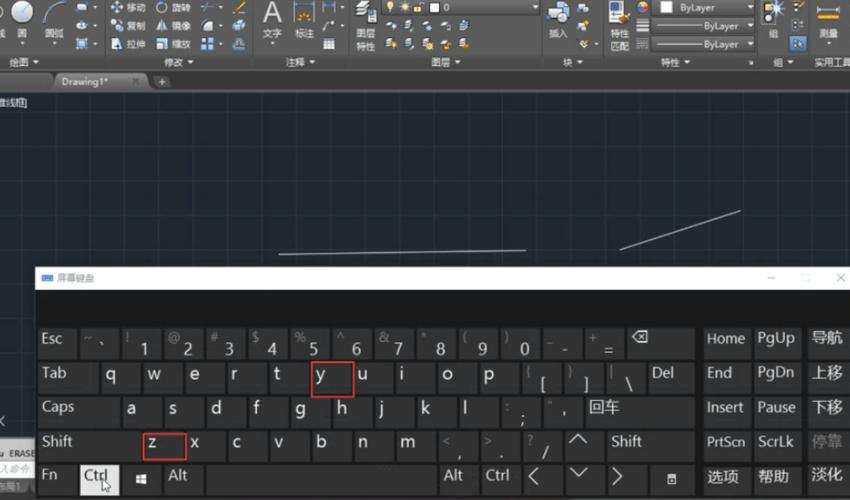

- 快捷键：除了直接输入“DIM”命令外，还可以使用快捷键“D”快速进入标注模式，部分子命令也有对应的快捷键，如“DLI”代表线性标注，“DAL”代表对齐标注。
- 对象捕捉：在标注时，结合对象捕捉功能（如端点、交点、中点）可以提高标注的准确性。
- 动态输入：启用动态输入（DYN）后，可以在鼠标附近直接输入标注尺寸,而无需切换到命令行。
- 标注替代：如果临时需要修改某个标注的样式，可以使用“DIMOVERRIDE”命令覆盖当前标注样式,而不影响其他标注。
DIM命令的常见问题及解决方法
- 标注显示异常：如果标注文字或箭头显示不正确，可能是标注样式设置错误或视图比例问题，建议检查标注样式管理器中的设置,并调整视图比例。
- 标注不关联：当修改对象后标注尺寸未更新，可能是标注的关联性被关闭，可以通过“DIMASSOC”系统变量将其设置为“2”（关联）。
相关问答FAQs
Q1: 如何在CAD中修改标注文字的内容？
A1: 双击需要修改的标注文字，或在选中标注后按“Ctrl+1”打开特性面板，在“文字”选项中手动输入新的内容，也可以使用“DIMEDIT”命令中的“文字”选项来修改标注文字。
Q2: 为什么CAD中的标注尺寸与实际测量值不符？
A2: 可能的原因包括：1）图形比例设置错误，需检查“SCALELISTEDIT”中的比例；2）标注样式中的测量比例因子被修改，需在标注样式管理器中调整“主单位”选项的“比例因子”；3）对象被拉伸或缩放但标注未更新,需确保标注的关联性开启。
