在CAD绘图过程中,块（Block）是一种高效管理重复图形元素的工具，它能够将多个对象组合为一个单一对象，便于修改、插入和管理，在实际操作中，用户可能需要将块分解为独立的对象，以便进行局部调整或与其他对象结合，解除块（即分解块）的命令就显得尤为重要，本文将详细介绍CAD中解除块的各种命令及其使用方法、适用场景和注意事项，帮助用户灵活应对不同的绘图需求。
CAD解除块的核心命令
在CAD中,解除块主要通过以下命令实现，每个命令都有其特定的功能和适用场景：

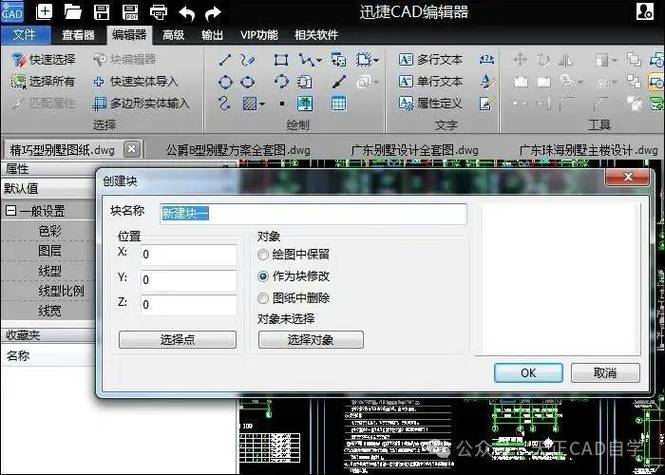

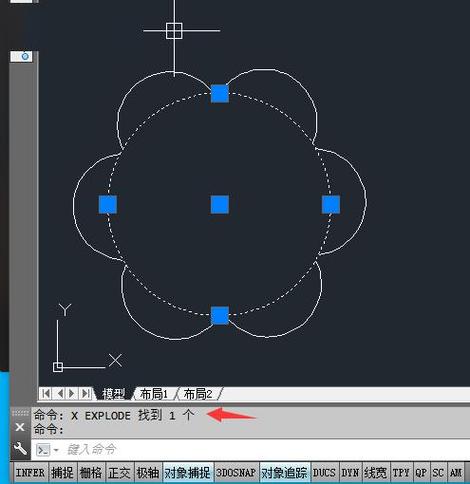

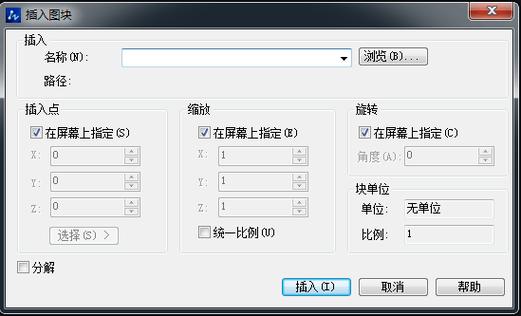

EXPLODE（X）命令
EXPLODE是CAD中最常用的分解命令,用于将块、多段线、标注、阵列等复杂对象分解为最基本的图形元素（如直线、圆、弧等）。
- 操作步骤：
（1）在命令行输入“X”或“EXPLODE”，按回车键；
（2）选择需要分解的块对象，按回车键确认。 - 特点：
- 一次性分解块的所有嵌套层级,即无论块内部包含多少层级的子块，都会被彻底分解为独立对象；
- 分解后,块的属性（如文字、图层）将恢复为创建块时的原始状态；
- 不适用于动态块或外部参照（需结合其他命令处理）。
BEDIT（BE）命令
如果用户需要修改块内部结构而不想完全分解,可以使用BEDIT命令进入块编辑器，直接修改块的定义。
- 操作步骤：
（1）输入“BEDIT”，按回车键；
（2）在弹出的“编辑块定义”对话框中选择目标块，点击“确定”；
（3）在块编辑器中修改图形后，点击“保存块定义并关闭编辑器”。 - 特点：
- 适用于需要保留块属性但调整内部图形的场景；
- 修改后,所有插入的该块实例将自动更新，无需手动分解。
XREF（外部参照）相关命令
对于作为外部参照插入的块（即通过“附着外部参照”插入的DWG文件），需使用XREF命令管理。
- 操作步骤：
（1）输入“XREF”，打开“外部参照”管理器；
（2）选择目标参照，点击“绑定”或“拆离”；- 绑定：将外部参照转换为块，此时可通过EXPLODE进一步分解；
- 拆离：完全移除外部参照，但无法恢复。
- 特点：
- 适用于管理外部引用文件,避免直接修改源文件；
- 绑定后参照变为块,可使用常规分解命令处理。
块属性编辑（ATEATEXT/BATTMAN）
如果块包含属性（如文字信息），分解后属性可能变为普通文字，若需单独编辑属性，可使用属性管理工具。
- 操作步骤：
（1）输入“BATTMAN”，打开“块属性管理器”；
（2）选择块，编辑属性定义或属性值；
（3）通过“ATEATEXT”可批量提取属性数据。 - 特点：
- 保留块的属性数据,避免分解后信息丢失；
- 需配合EXPLODE命令使用,以实现属性与图形的分离。
解除块的适用场景与注意事项
适用场景
- 局部修改：当块中的某个图形元素需要单独调整时（如删除块内的一条线），需先分解块。
- 与其他对象合并：若需将块与其他图形对象进行布尔运算（如并集、差集），必须先分解块。
- 导出或兼容性处理：将CAD文件导入其他软件（如3D Max、Photoshop）时，需分解块以确保图形兼容性。
- 清理冗余数据：分解块后可删除不需要的对象，减少文件大小。
注意事项
- 嵌套块的处理：EXPLODE命令会分解所有嵌套层级，若仅需分解一层嵌套块，需多次执行EXPLODE。
- 动态块失效：分解后动态块的参数（如拉伸、旋转）将消失，失去动态功能。
- 图层与样式继承：分解后对象将继承块创建时的图层、线型和颜色，可能导致图层混乱。
- 性能影响：分解复杂块可能降低软件运行速度，建议在完成修改后重新创建块。
解除块命令的对比与选择
为帮助用户快速选择合适的命令,以下通过表格对比各命令的特点：
| 命令名称 | 功能 | 适用场景 | 限制条件 |
|---|---|---|---|
| EXPLODE（X） | 完全分解块为独立对象 | 需要修改图形元素或合并对象 | 不适用于动态块和外部参照 |
| BEDIT（BE） | 编辑块定义而不分解 | 调整块内部结构并保留块属性 | 需保存修改以更新所有实例 |
| XREF绑定 | 将外部参照转换为块 | 管理外部文件并允许后续分解 | 源文件修改会影响绑定的块 |
| BATTMAN | 编辑块属性而不分解图形 | 修改文字信息或属性数据 | 需配合EXPLODE分离属性与图形 |
相关问答FAQs
Q1：分解块后，为什么部分对象（如填充、多段线）无法单独编辑？
A：这是因为块中的某些对象（如填充、标注）在分解后仍可能保持其原始特性，填充可能仍关联于边界，需先使用“HATCHEDIT”命令解除关联；多段线可能仍为整体，需再次使用EXPLODE分解，检查对象的图层是否被锁定，或是否为“参照”类型，这些因素都会影响编辑操作。
Q2：如何批量分解图纸中的所有块？
A：可通过以下步骤实现批量分解：
（1）输入“SELECT”命令，按回车键；
（2）在命令行输入“P”（Previous）选择上一步选中的对象，或输入“ALL”选择所有对象；
（3）输入“EXPLODE”命令，按回车键，所有选中的块将被分解；
（4）若需分解嵌套块，可重复执行EXPLODE命令。
注意：批量分解可能导致图层混乱，建议提前备份文件。
通过合理运用解除块命令,用户可以更灵活地管理CAD图形，在保留块优势的同时满足复杂绘图需求，根据实际场景选择合适的命令，并注意操作细节，能有效提升绘图效率和质量。
