在CAD软件中，“炸开”是一个基础且高频使用的编辑命令，其核心功能是将复合对象分解为多个独立的单一对象，这一命令在图形修改、编辑和后续处理中扮演着至关重要的角色，尤其当需要对复杂对象中的某个组成部分进行单独操作时，炸开命令几乎是不可或缺的工具，本文将详细解析CAD中炸开命令的多种操作方式、应用场景、注意事项以及相关技巧。

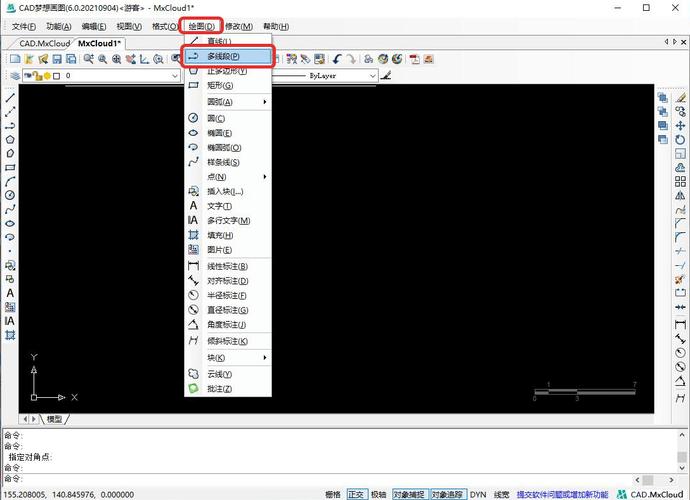

炸开命令的执行方式多样，以满足不同用户的使用习惯，最直接的方式是通过命令行输入“explode”或其简化命令“X”，然后按回车键确认，执行后，软件会提示用户选择需要炸开的对象，此时可以通过鼠标框选或点选目标对象，选中的对象会高亮显示，再次按回车键即可完成炸开操作，除了命令行输入，用户还可以通过功能区或工具栏来调用该命令，在大多数CAD版本中，“常用”选项卡下的“修改”面板中通常会包含一个名为“分解”的图标，其形象通常为一个带有爆炸效果的立方体，单击该图标，后续操作流程与命令行方式一致，对于习惯使用菜单栏的用户，可以通过“修改”下拉菜单，找到并点击“分解”选项来执行命令。
炸开命令的应用范围极为广泛，几乎涵盖了所有类型的复合对象，多段线、多边形、矩形等是由多个线段组成的单一对象，炸开后，每条线段都会成为独立的直线或圆弧，块是CAD中一种将多个对象组合并命名的复合对象，炸开块后，其内部的各个原始对象将恢复为独立状态，不再具有块的属性，可以被单独编辑，尺寸标注也是一个典型的应用场景，一个完整的尺寸标注由尺寸线、尺寸界线、箭头和文字等多个元素组成，通过炸开命令，可以将这些元素分解，以便对其中某一部分（如修改箭头样式或调整文字位置）进行精细化调整，填充图案、多行文字、面域等对象同样可以通过炸开命令进行分解，从而获得更底层的几何元素,进行进一步的修改或数据提取。
在使用炸开命令时，也需要特别注意一些潜在的问题和技巧，频繁使用炸开命令会增加图形文件中的对象数量，导致文件体积增大，降低软件的运行速度和显示性能，应遵循“非必要不炸开”的原则，仅在确实需要对单个元素进行操作时才使用，对于由外部参照或嵌套块组成的复杂对象，可能需要多次执行炸开命令才能完全分解到最底层的对象，炸开操作是不可逆的，一旦执行，对象的组合状态将无法通过“撤销”命令直接恢复到炸开前的整体状态，因此在执行前最好确认操作无误，或提前保存文件状态，在某些情况下，使用“XCLIP”命令修剪外部参照，或使用“块编辑器”来修改块定义，可能是比直接炸开更高效、更安全的替代方案。
为了更直观地展示不同对象炸开前后的变化,可以参考下表：
| 炸开前对象类型 | 炸开后组成元素 | 主要应用场景 |
|---|---|---|
| 多段线 | 独立的直线段、圆弧段 | 修改多段线的某一部分线段，或将其转换为单一曲线 |
| 块 | 构成块的原始独立对象（如直线、圆、文字等） | 编辑块内部的某个特定图形元素 |
| 尺寸标注 | 尺寸线、尺寸界线、箭头、尺寸文本 | 修改箭头样式、调整文本位置或更改标注线颜色 |
| 填充图案 | 无数条独立的直线或曲线（取决于填充类型和复杂度） | 修改填充图案中的某一条线，或提取填充边界 |
| 面域 | 构成面域的独立边界线（直线、圆弧、样条曲线等） | 获取面域的构成边界，或对边界进行单独编辑 |
相关问答FAQs：
为什么我炸开一个块后，里面的某些对象仍然无法单独选中？ 解答： 这很可能是因为该块是一个“嵌套块”，即块内部还包含了其他块，对于嵌套块，需要连续执行多次“炸开”命令，才能将其彻底分解为最底层的原始对象，您只需重复选择该块并执行炸开命令，直到所有对象都可以被单独选中为止，请确认您选择的确实是块对象,而不是其他类型的复合图形。
炸开命令会丢失对象的图层、颜色或线型等属性吗？ 解答： 炸开操作本身不会改变被分解出来的各个独立对象的图层、颜色、线型等固有属性，一个由红色图层上的直线和蓝色图层上的圆组成的块，在炸开后，直线仍然位于红色图层，圆仍然位于蓝色图层，颜色和线型也保持不变，如果原始块对象本身被定义了统一的属性覆盖（整个块被设置为“随层”或特定颜色），那么分解后的对象将继承这些被覆盖的属性，而不是其原始属性，在创建块时合理设置属性,可以避免炸开后的属性混乱。
