在CAD软件中，重组命令是一类用于优化和管理复杂图形对象的重要工具，尤其适用于对大型图纸或由多个对象组成的复杂块进行编辑和整理，这类命令的核心功能是通过合并、拆分或重新组织图形元素，提升绘图效率并确保图形结构的合理性，常见的重组命令包括“合并”（JOIN）、“分解”（EXPLODE）、“块编辑”（BEDIT）以及“属性定义”（ATTDEF）等,它们在不同场景下发挥着关键作用。

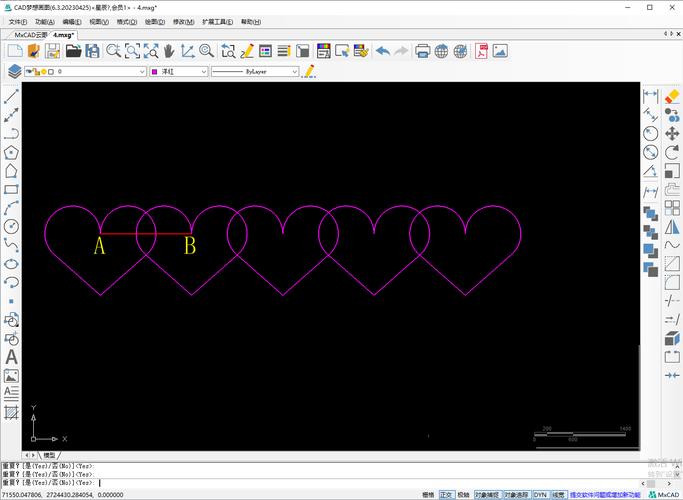

以“合并”命令为例，其主要功能是将相似的对象（如直线、多段线、圆弧等）整合为单一对象，简化图形结构，当绘图过程中出现多条首尾相连的直线时，使用合并命令可将其转化为一条多段线，便于后续的整体编辑，操作时，用户只需依次选择目标对象并确认，即可完成合并，需要注意的是，合并对象需满足特定条件，如直线必须共线，圆弧需具有相同圆心和半径等,否则操作将无法执行。
“分解”命令则与合并命令相反，它用于将复合对象（如块、多段线、尺寸标注等）拆分为最基本的图形元素，插入的块是由多个线条和文字组成的复合对象，通过分解命令可将其分解为独立的直线、圆和文本，便于单独修改，分解操作简单，只需选择目标对象后按回车键即可，但需注意分解后的对象可能失去部分特性（如块的动态属性）,因此需谨慎使用。
对于块定义的管理，“块编辑器”（BEDIT）提供了更高级的重组功能，用户可通过该命令进入块编辑环境，对块的内部结构进行重新设计，如添加几何约束、动态参数或修改属性定义，在创建一个包含多个参数的机械零件块时，可通过块编辑器添加拉伸动作，使块能够根据尺寸变化动态调整形状，编辑完成后，保存更改将更新所有引用该块的图形对象,确保图纸的一致性。
属性定义（ATTDEF）则是块重组中不可或缺的一环，它允许用户为块添加可编辑的文本信息，如零件编号、材质等，通过属性定义命令，可设置属性的提示文字、默认值和显示模式，并在插入块时输入或修改属性值，在创建一个标题栏块时，可定义“设计者”“日期”等属性，插入后根据实际情况填写内容,实现图形与数据的关联。

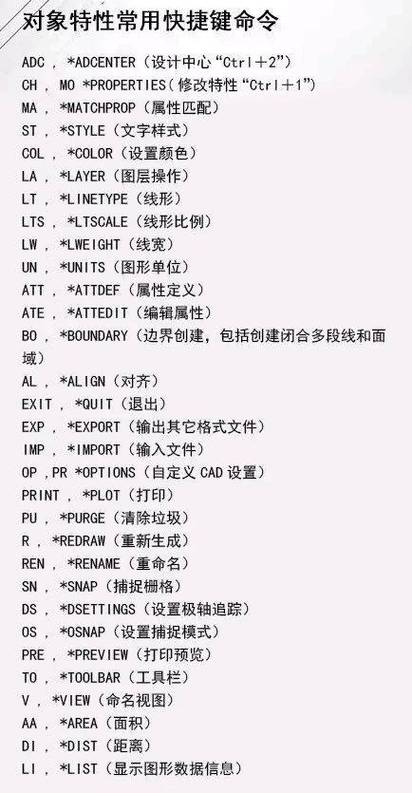

为了更直观地理解重组命令的应用场景,以下表格对比了常见命令的功能及适用对象：
| 命令名称 | 主要功能 | 适用对象 | 使用场景示例 |
|---|---|---|---|
| 合并（JOIN） | 合并相似对象为单一对象 | 共线直线、相连圆弧 | 整合零散线条为多段线 |
| 分解（EXPLODE） | 拆分复合对象为基本元素 | 块、多段线、尺寸标注 | 修改块内部细节 |
| 块编辑（BEDIT） | 编辑块的内部结构和动态行为 | 动态块、普通块 | 添加参数使块可动态调整 |
| 属性定义（ATTDEF） | 为块添加可编辑文本属性 | 带文字信息的块 | 栏、零件明细表等 |
在实际应用中，重组命令的选择需根据具体需求决定，当需要简化图形时优先使用合并或分解命令；当需要提升块的灵活性时，则需结合块编辑器和属性定义进行综合设计，重组操作前建议备份图形,避免误操作导致数据丢失。
相关问答FAQs：
-
问：合并命令能否将不同类型的对象（如直线和圆弧）合并为一个对象？
答：不能，合并命令要求对象类型必须相同且满足几何条件（如直线共线、圆弧同圆心），若需将不同类型对象整合，可先通过分解命令拆分，再使用“多段线编辑”（PEDIT）命令的“合并”选项处理。

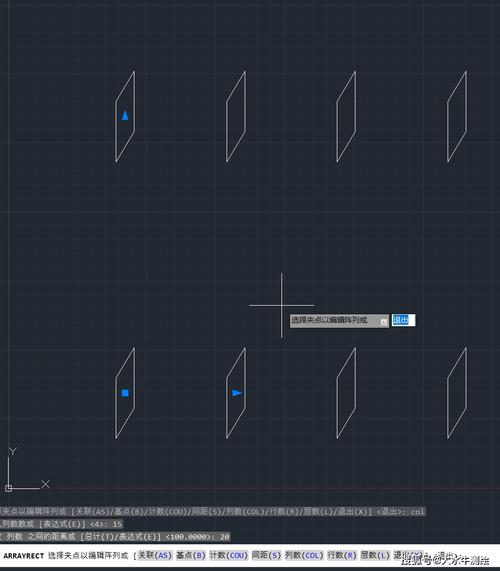

（图片来源网络，侵删） -
问：使用分解命令拆分块后，如何恢复其原始属性？
答：分解操作不可逆，但可通过重新插入原始块或从备份文件中恢复，若需修改块内部元素，建议使用块编辑器（BEDIT）进行编辑，而非分解后手动调整,以确保块的一致性和可维护性。
