在CAD软件中，FROM命令是一个相对坐标输入的辅助工具，其全称为“自...偏移”（From），主要用于基于一个已存在的点或对象来精确定位新的点，这一命令在需要精确控制图形位置时极为常用，尤其在绘制与现有对象存在特定距离或角度关系的元素时，能大幅提高绘图效率，FROM命令通常与其他绘图命令（如直线、圆、矩形等）配合使用，通过指定一个参考点，再输入相对于该点的偏移量来确定目标点的位置,避免了繁琐的坐标计算和对象捕捉操作。

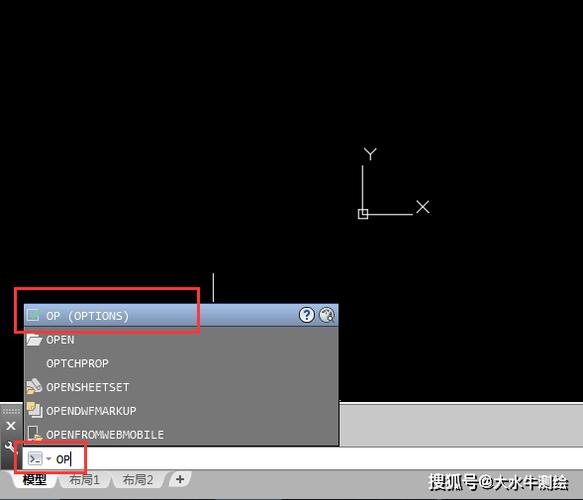

FROM命令的基本操作流程较为简单，需要激活一个绘图命令（在命令行输入“LINE”并回车），此时CAD会提示用户指定第一个点或选择其他选项，无需直接输入坐标，而是输入“FROM”并回车，或直接在对象捕捉工具栏中点击“自”按钮（图标通常为一个带箭头的点），激活FROM命令后，系统会提示“基点:”（Base point:），此时需要捕捉或输入一个已存在的参考点，该点将成为偏移计算的基准，系统会提示“<偏移>:”（

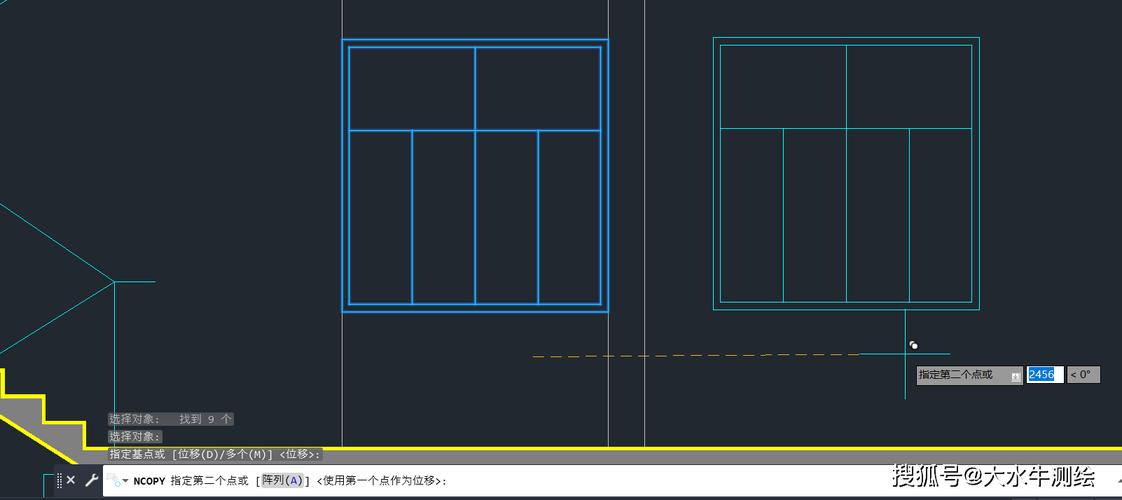

FROM命令的优势在于其灵活性和精确性，以绘制一个与现有矩形中心相距50单位的新圆为例，传统方法可能需要先计算矩形中心坐标，再手动输入新圆的圆心坐标，而使用FROM命令则可快速实现：首先启动“CIRCLE”命令，激活FROM命令后捕捉矩形的中心点作为基点，然后输入“@50,0”作为偏移值，即可直接确定圆心位置，避免了复杂的坐标计算，FROM命令还可以与极坐标结合使用，例如输入“@<45,50”表示相对于基点沿45度方向偏移50单位,这种极坐标偏移方式在绘制倾斜线条或定位对象时尤为实用。
在实际应用中，FROM命令的常见场景包括机械设计中的孔位定位、建筑图纸中的门窗布置、电气图中的元件布局等，在机械设计中，若需要在一条水平线上方20单位处绘制一条与之平行的直线，可先激活“LINE”命令，使用FROM命令捕捉水平线的左端点作为基点，输入“@0,20”确定新直线的起点，再根据需要输入长度值即可完成绘制，在建筑图纸中，若需在已有墙体中按指定尺寸开门洞，可使用FROM命令捕捉墙角为基点，输入偏移值确定门洞的起始点,从而保证门洞位置的精确性。
需要注意的是，FROM命令的偏移量输入必须以“@”符号开头，否则CAD会将其视为绝对坐标而非相对偏移，基点的选择通常依赖于对象捕捉功能，因此确保对象捕捉模式的正确设置（如端点、中点、圆心等）对FROM命令的有效使用至关重要，在复杂图形中，若基点选择不当或偏移值输入错误，可能导致图形位置偏差,因此建议在操作前仔细核对参考点和偏移数据。
为了更直观地理解FROM命令的应用,以下通过表格列举几个典型应用场景及操作步骤：
| 应用场景 | 操作步骤 |
|---|---|
| 绘制与圆心偏移的矩形 | 启动“RECTANGLE”命令；2. 输入“FROM”并回车；3. 捕捉圆心为基点；4. 输入“@30,20”确定矩形第一角点；5. 输入矩形长度和宽度完成绘制。 |
| 在直线上方绘制平行线 | 启动“LINE”命令；2. 输入“FROM”并回车；3. 捕捉直线端点为基点；4. 输入“@0,15”确定平行线起点；5. 输入“@<0,100”绘制100单位长的水平线。 |
| 定位圆弧的圆心 | 启动“ARC”命令；2. 输入“FROM”并回车；3. 捕捉已知点为基点；4. 输入“@-40,30”确定圆心；5. 按提示输入圆弧半径和角度。 |
相关问答FAQs：
Q1: FROM命令与对象捕捉中的“临时追踪点”有何区别？
A1: FROM命令和临时追踪点（TT）均用于基于参考点定位，但原理不同，FROM命令需要先指定基点，再输入相对于基点的偏移坐标，直接生成目标点；而临时追踪点则是先追踪一个或多个参考点的延伸线（水平、垂直或极轴方向），用户需在追踪线上点击或输入距离才能确定目标点，FROM更适合已知具体偏移量的情况,临时追踪点更适合需要动态追踪多个参考点方向的情况。
Q2: 为什么在使用FROM命令时输入偏移值后无法定位点？
A2: 可能的原因有三：一是偏移值输入时未以“@”符号开头，导致CAD将其识别为绝对坐标；二是对象捕捉模式未开启或基点捕捉失败，导致参考点定位错误；三是当前绘图命令未正确激活FROM功能（需在指定点提示下输入“FROM”），建议检查输入格式、确保对象捕捉启用,并确认命令执行顺序是否正确。
