CAD（计算机辅助设计）作为工程设计和绘图领域的核心工具，其强大的功能离不开各类绘图命令的灵活运用，熟练掌握常用绘图命令，不仅能显著提升绘图效率，还能确保设计图纸的精确性和规范性，以下将详细介绍CAD中最基础且高频使用的绘图命令，涵盖直线、多段线、圆、圆弧、矩形、多边形、椭圆、图案填充、文字及块等核心功能,并结合操作要点和实例说明其应用场景。
直线类绘图命令
直线是CAD中最基本的图形元素，几乎所有复杂图形都由直线组合而成。直线（L）命令通过指定起点和终点绘制单条直线，连续输入点可绘制连续折线，操作时，结合“正交（F8）”模式可绘制水平或垂直线，启用“对象捕捉（F3）”则能精准捕捉端点、中点等关键位置，若需绘制闭合图形，输入“C”即可自动连接起点与终点，绘制一个三角形时，依次输入三个顶点坐标后，键入“C”即可闭合图形。
多段线（PL）命令则更为灵活，它允许绘制由直线和圆弧组成的连续线段，且整体作为一个对象编辑，多段线可设置不同宽度，例如绘制箭头时，起点宽度设为0.5，终点宽度设为0，即可得到渐变效果的箭头线，多段线可通过“编辑多段线（PE）”命令转换为样条曲线或进行合并、拟合等操作，适合绘制复杂轮廓，如建筑外墙、机械零件剖面等。
曲线类绘图命令
曲线类命令用于绘制圆、圆弧、椭圆等不规则图形，是机械设计、建筑建模中不可或缺的工具。圆（C）命令提供多种绘制方式，最常用的是“圆心、半径（R）”模式，指定圆心后输入半径或直径值即可生成圆；若需绘制与其他图形相切的圆，可选择“相切、相切、半径（T）”模式，依次选择两个相切对象并输入半径，在机械零件中绘制与两直线相切的过渡圆时，该模式极为高效。
圆弧（A）命令默认通过起点、圆心、终点绘制圆弧，参数较多，实际操作中更常用“起点、端点、半径（R）”或“连续（O）”模式（与上一圆弧相切），绘制门或圆角结构时，可结合“修剪（TR）”命令调整圆弧长度。椭圆（EL）命令需指定椭圆中心轴的两个端点，再输入另一半轴长度，或通过“旋转（R）”选项模拟三维透视效果，绘制倾斜的管道截面时,通过旋转角度可快速得到椭圆形状。
多边形与矩形命令
矩形和多边形是规则图形的代表，常用于建筑平面布局、机械零件设计等场景。矩形（REC）命令通过指定两个对角点绘制矩形，支持设置圆角（F）、倒角（C）、宽度（W）等参数，绘制带圆角的办公桌时，先输入“F”设置圆角半径，再指定对角点即可生成圆角矩形。
多边形（POL）命令用于绘制正多边形，需输入边数（3-1024）后指定中心点，选择“内接于圆（I）”或“外切于圆（C）”模式，再输入圆半径，绘制六角螺母时，输入边数6，选择“外切于圆”模式,输入内切圆半径即可生成正六边形。
填充与文字命令
图案填充（H）命令用于在封闭区域内添加剖面线或材质纹理，如机械零件的剖视图、建筑墙体的砖块图案，操作时需选择填充图案（如ANSI31代表金属剖面）、设置比例（控制疏密程度）和角度（调整纹理方向），然后拾取封闭区域内部点，若填充区域未闭合，需使用“边界（BO）”命令临时创建闭合边界。
文字（T）命令分为单行文字（DT）和多行文字（T），单行文字适合标注简短文本（如尺寸、说明），每行独立编辑；多行文字则支持段落格式设置（如字体、高度、对齐方式），可插入特殊符号，适用于技术要求、标题栏等复杂文本输入，填写标题栏中的“设计”“审核”等内容时,多行文字能更灵活地控制排版。
块与属性命令
块（B）命令将重复使用的图形（如螺栓、门窗）定义为块，插入时只需指定基点和缩放比例，避免重复绘制，提高绘图效率，块可分解（X命令）为单个对象，修改后通过“重定义块”更新所有引用，将标准螺栓创建为块后，在不同位置插入时只需调整角度和大小，无需重新绘制。
属性定义（ATT）可为块添加文本信息，如零件编号、材料规格，定义块时选择属性，插入块时输入相应数值，适合生成零件明细表或图纸目录，创建带“零件名称”属性的螺栓块后，插入时自动提示输入名称,便于管理图纸信息。
坐标与辅助绘图命令
精确绘图离不开坐标输入和辅助工具。绝对坐标（X,Y）用于指定点相对于坐标系原点的位置，相对坐标（@ΔX,ΔY）则基于上一点输入偏移量，极坐标（@距离<角度）适合绘制斜线，绘制直线时，输入“@100<45”可生成与X轴成45°、长度为100的线段。
辅助命令中，对象捕捉（F3）和对象追踪（F11）是精准绘图的关键，前者自动捕捉端点、交点等，后者基于捕捉点追踪延伸线；动态输入（F12）则在光标旁显示坐标和命令提示,减少切换视窗的操作。

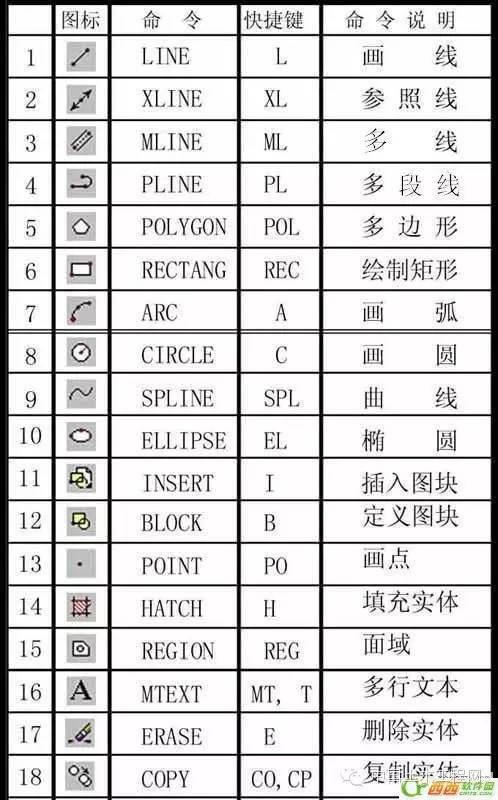

常用绘图命令速查表
| 命令缩写 | 全称 | 主要功能 | 常用参数/选项 |
|---|---|---|---|
| L | 直线 | 绘制单条或多条连续直线 | 正交（F8）、闭合（C） |
| PL | 多段线 | 绘制可变宽度的直线与圆弧组合线 | 宽度（W）、圆弧（A） |
| C | 圆 | 绘制圆 | 圆心半径（R）、相切相切半径（T） |
| A | 圆弧 | 绘制圆弧 | 起点、端点、半径（R）、连续（O） |
| REC | 矩形 | 绘制矩形（含圆角、倒角） | 圆角（F）、倒角（C）、宽度（W） |
| POL | 多边形 | 绘制正多边形（3-1024边） | 边数、内接/外切于圆（I/C） |
| H | 图案填充 | 在封闭区域填充图案或纹理 | 图案类型、比例、角度 |
| T | 多行文字 | 输入及编辑段落文本 | 字体、高度、对齐方式 |
| B | 块定义 | 将图形创建为可重复使用的块 | 基点、选择对象 |
相关问答FAQs
Q1：如何快速绘制多个相同间距的图形？
A：可使用“阵列（AR）”命令，绘制多个等间距的螺栓孔时，先绘制一个孔，输入“AR”选择“矩形阵列”或“环形阵列”，设置行数、列数及间距（如“列数=5，列间距=100”），即可快速生成多个均匀分布的图形，若需调整间距，双击阵列对象可重新编辑参数。
Q2：绘制的图案填充显示为空白或报错，如何解决？
A：通常由两个原因导致：①填充区域未闭合，使用“延伸（EX）”或“闭合（PE）”命令修复边界缺口；②填充比例过大或过小，导致图案过疏或过密无法显示，双击填充图案，在“图案填充和渐变色”对话框中调整“比例”值（如从1改为10或0.1），直至图案正常显示，确保“孤岛检测”选项开启,避免复杂区域填充遗漏。
