CAD图形移动命令是计算机辅助设计中最基础且高频使用的工具之一，其核心功能在于改变对象在绘图空间中的位置，而不改变对象的尺寸、方向或其他属性，熟练掌握移动命令的操作方法与技巧，能够显著提升绘图效率，尤其在复杂图纸的编辑过程中，移动命令往往是调整布局、优化结构的关键操作，本文将从命令调用、操作步骤、高级应用及注意事项等方面,详细解析CAD图形移动命令的使用逻辑与实践方法。
移动命令的调用方式
在CAD软件中，移动命令（MOVE，快捷键M）可通过多种方式激活,以适应不同用户的操作习惯：
- 功能区按钮：在“常用”选项卡下的“修改”面板中，点击“移动”图标（通常显示为一个十字箭头）。
- 命令行输入：直接在命令行输入“MOVE”或简化命令“M”,按回车键确认。
- 菜单栏选择：通过“修改”菜单→“移动”选项调用。
- 快捷菜单：选中对象后单击鼠标右键，在弹出的菜单中选择“移动”。
无论通过哪种方式调用，激活命令后，CAD均会提示用户选择对象,这是移动操作的第一步。
移动操作的基本步骤
移动命令的操作流程可分为“选择对象”“指定基点”和“指定目标点”三个核心环节,具体步骤如下：
-
选择对象
激活移动命令后，命令行提示“选择对象：”，此时需使用窗口选择（W）、窗交选择（C）、点选等方式选中需要移动的图形对象，可连续选择多个对象,选择完成后按回车键或空格键结束选择。

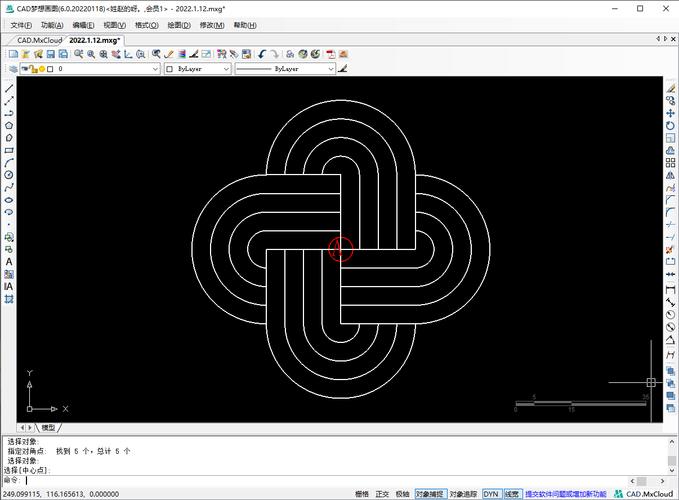

（图片来源网络，侵删） -

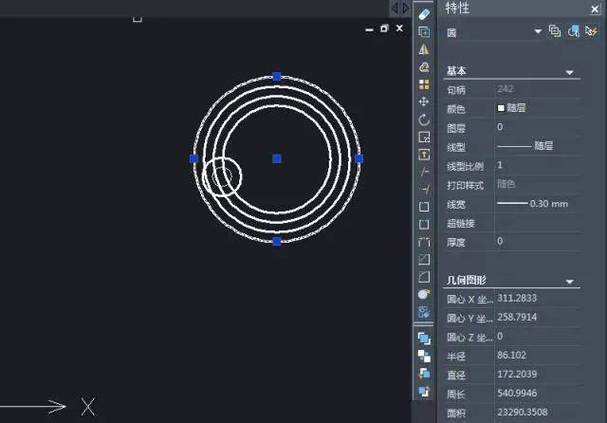

指定基点
完成对象选择后，命令行提示“指定基点或 [位移(D)] <位移>：”，基点是移动操作的参考点，通常选择对象上的特征点（如端点、中点、圆心等）或任意点作为基准，若输入“D”可选择“位移”模式，通过输入坐标值（如@10,5）直接指定移动的相对距离。 -
指定目标点
确定基点后，命令行提示“指定第二个点或 <使用第一个点作为位移>：”，此时需将基点移动到目标位置，可通过以下方式指定目标点：- 鼠标拾取：直接移动鼠标到目标位置并单击；
- 坐标输入：输入目标点的绝对坐标（如100,200）或相对坐标（如@50,0）；
- 对象捕捉：结合对象捕捉功能，精确捕捉到其他图形上的特征点（如端点、交点等）。
移动命令的高级应用技巧
-
结合对象捕捉与极轴追踪
在移动过程中，启用对象捕捉（如“中点”“垂足”）可确保对象精确定位；极轴追踪则能辅助沿特定角度（如0°、90°）移动,避免手动计算坐标。 -
使用“位移”模式
对于已知移动距离和方向的情况，可直接输入位移值，将对象水平向右移动50单位，可在指定基点后输入“@50,0”,无需手动拾取目标点。
（图片来源网络，侵删） -

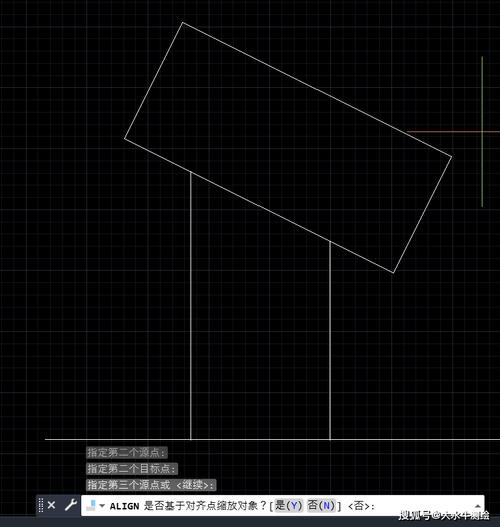

移动与旋转、缩放的组合
先移动对象再执行旋转（RO）或缩放（SC）命令，可一次性完成位置与方向的调整；也可通过“拉伸”（STRETCH）命令结合移动功能,实现对象的局部移动变形。 -
块与外部参照的移动
若移动的对象是块（BLOCK）或外部参照（XREF），移动操作将影响所有引用该块或参照的实例,需注意修改后的块或参照是否需要重新定义以更新其他引用。
注意事项
- 基点选择的重要性：基点的选择直接影响移动的便捷性，建议优先选择对象上的特征点，避免随意拾取导致定位困难。
- 视图缩放的影响：在复杂图形中，移动前适当缩放视图（ZOOM命令）可确保目标点的精确定位，避免因视图范围不足导致误操作。
- 图层与属性匹配：移动对象时，若目标位置所在图层的属性（如线型、颜色）与对象当前图层不同，移动后对象属性将保持不变,需手动调整图层。
相关问答FAQs
Q1：移动对象时如何确保移动后的位置与原有图形对齐？
A：可通过启用对象捕捉功能（如“端点”“交点”“中点”）实现精确对齐，将一个矩形的左上角移动到另一条线段的端点，可在指定基点时捕捉矩形的左上角，移动时捕捉目标线段的端点，确保两者完全对齐，极轴追踪可辅助沿水平或垂直方向移动,避免偏移。
Q2：移动命令与“拉伸”（STRETCH）命令有何区别？
A：移动命令（MOVE）是整体平移对象，所有选中的点会以相同位移移动；而拉伸命令（STRETCH）用于拉伸或压缩对象的部分轮廓，仅移动与交叉窗口相交的点，其他部分保持不变，用交叉窗口选择矩形的一条边并拉伸，矩形会被拉长；而移动整个矩形则会整体平移，两者的适用场景不同,需根据编辑需求选择。
