在CAD软件中，竖向标注是工程制图中常用的标注方式，主要用于垂直方向尺寸的标注，如层高、构件高度等，掌握竖向标注命令的使用方法，能够显著提高绘图效率和标注规范性，以下将详细介绍CAD竖向标注的相关命令、操作步骤及注意事项。
竖向标注的基本概念与适用场景
竖向标注通常指沿Y轴方向的尺寸标注，用于表达垂直距离或高度差，在建筑、机械、电气等领域的图纸中，竖向标注常用于标注楼层高度、门窗洞口尺寸、设备安装高度等，与水平标注相比，竖向标注的尺寸线、尺寸界线和尺寸数字的方向需要根据绘图标准进行调整,以确保标注的清晰性和可读性。
CAD中竖向标注的主要命令
CAD提供了多种标注命令,其中适用于竖向标注的主要包括以下几种：
-
线性标注（DIMLINEAR）
线性标注是最基础的标注命令，可以标注水平和垂直方向的尺寸，通过指定两点，系统自动生成尺寸线，并可根据需要调整标注方向。
操作步骤：- 输入命令
DIMLINEAR或点击“标注”工具栏中的线性标注按钮。 - 指定第一条尺寸界线的原点（通常为标注的起点）。
- 指定第二条尺寸界线的原点（标注的终点）。
- 拖动鼠标确定尺寸线位置，单击完成标注。
技巧：若需强制标注垂直方向，可在指定两点后输入V并回车,系统将自动生成垂直标注。
- 输入命令
-
对齐标注（DIMALIGNED）
对齐标注用于标注倾斜方向的尺寸，但通过指定两点也可实现竖向标注，其特点是尺寸线始终与标注对象平行。
操作步骤：

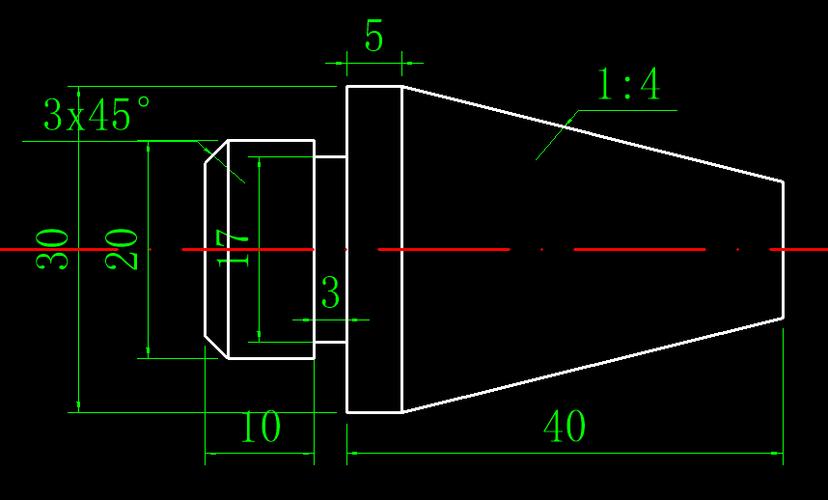

（图片来源网络，侵删）- 输入命令
DIMALIGNED。 - 依次指定两点，系统自动生成对齐尺寸线。
- 若需调整为垂直方向,可通过标注样式管理器设置。
- 输入命令
-
基线标注（DIMBASELINE）
基线标注用于从同一基准线出发的多个标注，适用于垂直方向的连续尺寸标注（如多层建筑层高）。
操作步骤：- 先完成一个线性标注作为基准。
- 输入命令
DIMBASELINE，系统自动以第一条尺寸界线为基准。 - 依次指定其他标注点，按ESC键退出。
注意：需确保当前标注样式中的“基线间距”设置合理,避免尺寸线重叠。
-
连续标注（DIMCONTINUE）
连续标注用于从前一个标注的第二条尺寸界线开始连续标注，适用于垂直方向的链式尺寸（如楼梯踏步高度）。
操作步骤：- 先完成一个线性标注。
- 输入命令
DIMCONTINUE，系统自动以上一条标注的终点为起点。 - 依次指定其他标注点，按ESC键退出。
-
快速标注（QDIM）
快速标注可一次性选择多个对象进行标注，支持垂直方向的批量标注。
操作步骤：- 输入命令
QDIM。 - 选择需要标注的对象（如多条垂直线）。
- 输入
V选择“垂直”选项，按回车。 - 指定尺寸线位置,单击完成。
- 输入命令
标注样式的设置与调整
竖向标注的显示效果（如尺寸数字方向、箭头样式、精度等）由当前标注样式控制，可通过以下步骤调整：
- 输入命令
DIMSTYLE或点击“标注”样式管理器。 - 选择或新建标注样式，点击“修改”。
- 在“直线”选项卡中调整尺寸界线超出尺寸线的长度；
- 在“符号和箭头”选项卡中设置箭头样式；
- 在“文字”选项卡中设置文字高度、对齐方式（垂直标注时建议选择“与尺寸线对齐”）；
- 在“主单位”选项卡中设置单位格式、精度等。
常见问题：竖向标注数字方向异常时，可在“文字”选项卡中调整“文字对齐”方式为“ISO标准”或“与尺寸线对齐”。
竖向标注的编辑与修改
- 编辑标注文字（DIMEDIT）
可修改标注文字的内容或角度，输入命令DIMEDIT，选择“新建”选项，输入文字后单击标注对象。 - 倾斜标注界线（DIMEDIT）
若需调整尺寸界线的倾斜角度，使用DIMEDIT命令的“倾斜”选项。 - 标注打断（DIMBREAK）
当尺寸线与其他对象交叉时，使用DIMBREAK命令在交点处打断尺寸线，提高图纸清晰度。
高级技巧与注意事项
- 标注关联性：确保标注与对象关联（默认开启），修改对象时标注会自动更新。
- 图层管理：建议将标注放置在独立图层，便于控制显示和打印。
- 快速标注垂直尺寸：使用
QDIM命令时，输入V可快速生成垂直标注。 - 避免标注重叠：通过调整基线间距或使用“标注间距”命令（DIMSPACE）优化布局。
竖向标注命令对比表
| 命令名称 | 功能特点 | 适用场景 | 快捷键/命令 |
|---|---|---|---|
| 线性标注 | 标注水平或垂直尺寸 | 单个垂直尺寸标注 | DIMLINEAR |
| 对齐标注 | 尺寸线与标注对象平行 | 倾斜或垂直尺寸标注 | DIMALIGNED |
| 基线标注 | 从同一基准线连续标注 | 多层建筑层高、连续高度标注 | DIMBASELINE |
| 连续标注 | 以前一标注终点为起点连续标注 | 楼梯踏步、连续构件高度 | DIMCONTINUE |
| 快速标注 | 批量选择对象快速标注 | 多个垂直对象的统一标注 | QDIM |
相关问答FAQs
Q1: 为什么竖向标注的数字显示为水平方向，而不是与尺寸线对齐？
A1: 这是由于标注样式中的文字对齐方式设置错误，解决方法：输入DIMSTYLE命令，在“文字”选项卡中将“文字对齐”方式改为“与尺寸线对齐”或“ISO标准”,即可使数字方向与尺寸线一致。
Q2: 如何在竖向标注中添加附加说明（如“层高”）？
A2: 可通过两种方式实现：1）使用DIMEDIT命令的“文字”选项，在原有尺寸数字前或后添加说明文字（如“层高：3000”）；2）直接双击标注文字，进入文字编辑模式，手动输入附加说明，注意添加后需调整文字位置,避免与尺寸线重叠。
