天正轴线命令是建筑CAD设计中用于绘制和管理建筑轴线的核心工具，广泛应用于建筑平面图、立面图及剖面图的绘制中，该命令通过系统化的轴线生成、编辑和管理功能，帮助设计师快速构建规范的轴线网，确保建筑布局的准确性和一致性，以下从功能特点、操作流程、应用技巧及注意事项等方面详细解析天正轴线命令的使用方法。

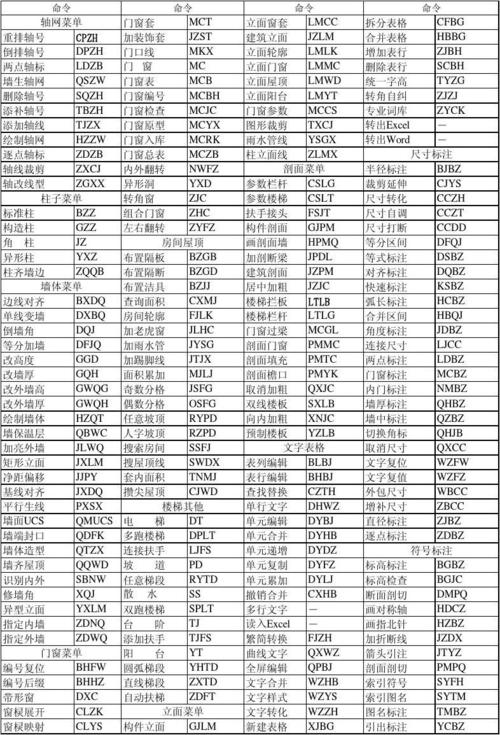

（图片来源网络，侵删）

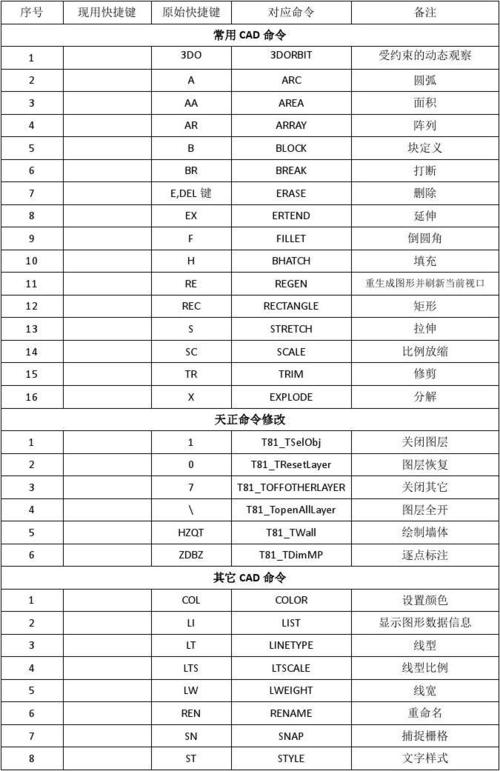

功能特点与优势
天正轴线命令相较于传统CAD绘制轴线，具有显著优势：一是支持多种轴线类型生成，包括直线轴、弧轴、 radial轴（放射状轴）等，满足不同建筑形态的需求；二是提供智能标注功能，可自动生成轴线编号、尺寸标注，并支持双向标注或单侧标注；三是具备轴线编辑的联动性，当轴线位置调整时，相关构件（如墙体、柱子）会同步更新，避免手动修改的繁琐；四是支持轴网的批量操作，如复制、镜像、阵列等，大幅提升绘图效率，轴线图层可独立管理，便于与其他图形元素分离,方便后续修改和打印。
操作流程详解
轴线绘制
- 直线轴：执行“轴网-绘制轴线”命令，选择“直线轴”选项，通过输入起点和终点坐标或直接在屏幕上点击确定轴线位置，支持连续绘制，按ESC键结束当前轴线绘制。
- 弧轴：选择“弧轴”选项，需指定圆心、半径、起始角和终止角，或通过三点定弧的方式绘制弧形轴线。
- 附加轴：在主轴网基础上添加附加轴时，选择“附加轴”命令，点击主轴线作为参考，输入偏移距离即可生成。
轴网标注
- 自动标注：完成轴网绘制后，执行“轴网标注”命令，选择需标注的轴线范围，系统自动生成轴线编号（如1、2、3…或A、B、C…）和尺寸标注。
- 单侧/双侧标注：通过命令选项设置标注位置，可选择标注在轴线左侧、右侧或双侧。
- 编号编辑：双击轴线编号可修改文字内容，或通过“轴号-编辑”命令批量调整编号样式（如字体大小、颜色）。
轴线编辑
- 修剪与延伸：使用“轴线修剪”命令，选择需修剪的轴线边界，快速完成轴线的裁剪或延伸。
- 偏移与复制：通过“轴线偏移”命令输入偏移距离，生成平行轴线；“轴线复制”则可快速复制已有轴线到新位置。
- 合并与拆分：对于相交的轴线，可通过“轴线合并”将其整合为一条连续轴线；反之，“轴线拆分”可将单条轴线分割为多段。
轴网管理
- 轴网命名：执行“轴网命名”命令，为整个轴网或局部区域命名，便于多图纸管理。
- 轴网显示控制：通过“轴网显示”命令，可隐藏或显示轴线编号、尺寸标注，或调整轴线的线型（如实线、虚线）。
应用技巧与注意事项
- 图层管理：建议将轴线单独置于“AXIS”图层，并设置不同颜色（如红色）区分，避免与其他图形混淆。
- 参数化设置：在“轴网设置”中可预设轴线编号的起始值、增量及样式，确保多张图纸编号统一。
- 与构件关联：绘制墙体或柱子时，需捕捉轴线交点，确保构件与轴网对齐；若需调整轴网位置，使用“轴线更新”命令联动修改构件。
- 常见错误处理：若轴线标注显示异常，检查标注样式是否被锁定；若轴线无法编辑，确认当前图层是否为轴线层。
轴网绘制效率对比（表格）
| 操作方式 | 传统CAD绘制 | 天正轴线命令 | 效率提升 |
|---|---|---|---|
| 绘制10x10轴网 | 约15分钟 | 约3分钟 | 80% |
| 修改轴线位置 | 逐条调整+手动更新 | 自动联动更新 | 90% |
| 批量添加附加轴 | 逐条绘制 | 输入偏移距离批量生成 | 85% |
| 标注生成 | 手动添加编号+尺寸 | 自动生成+样式统一 | 95% |
相关问答FAQs
Q1：如何修改已绘制轴线的编号顺序？
A：双击需修改的轴线编号，进入文字编辑状态直接修改编号内容；或通过“轴号-重排”命令，选择起始轴和方向，系统将按顺序重新编号，若需调整编号规则（如字母+数字组合），可在“轴号设置”中自定义编号格式。
Q2：弧形轴网的标注如何避免重叠？
A：对于弧形轴网，建议采用“径向标注”模式，即沿半径方向标注轴线编号，执行“轴网标注”时，选择“弧轴标注”选项，设置标注位置为“外侧”或“内侧”，并通过“标注间距”调整参数，避免编号重叠，若仍存在重叠，可手动拖动单个轴号至合适位置，或使用“轴号-移动”命令精确定位。
