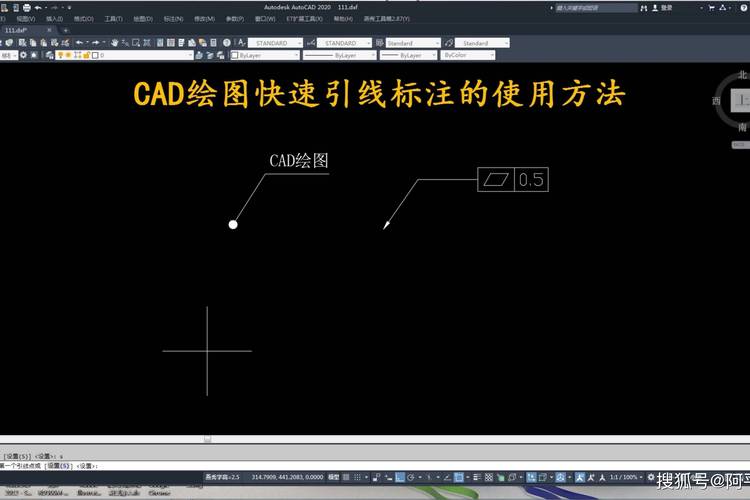

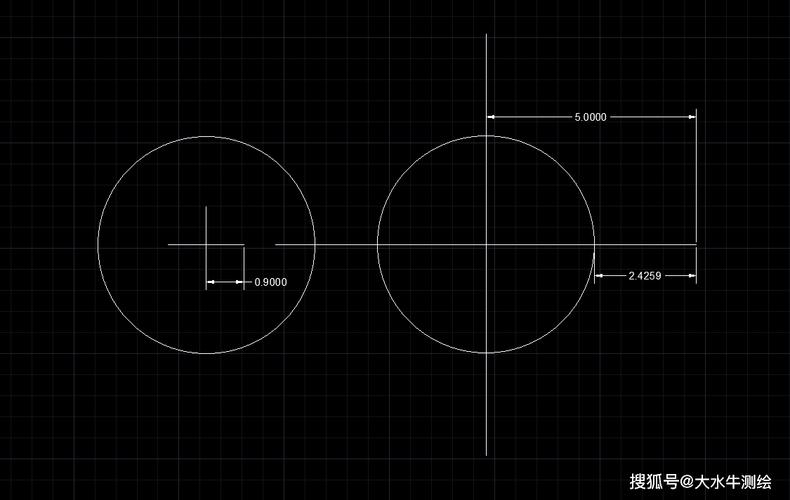

在CAD软件中，引线标注是一种常用的标注方式，用于添加注释、说明或指向特定对象，引线标注命令（通常为QLEADER或MLEADER）允许用户创建灵活的引线，结合文字或块对象，使图纸信息更加清晰,以下是关于CAD引线标注命令的详细说明。
引线标注的基本概念
引线标注由引线、箭头和注释内容组成，适用于需要额外说明的场景，如零件加工要求、材料说明或尺寸补充，与线性标注或对齐标注不同，引线标注不受方向限制，可指向任意位置的图形对象，在AutoCAD中，引线标注主要通过QLEADER（快速引线）和MLEADER（多重引线）命令实现，其中MLEADER功能更强大,支持样式管理和多引线格式。
引线标注命令的调用方式
- 命令行输入：直接输入
MLEADER或QLEADER并按回车键。 - 功能区操作：在“注释”选项卡中找到“引线”面板，点击“多重引线”或“引线”按钮。
- 工具栏：在经典工作界面中，通过“标注”工具栏调用相关命令。
不同版本的CAD中，命令名称可能略有差异,但核心功能一致。
MLEADER命令的使用详解
MLEADER是AutoCAD推荐的引线标注命令，支持多种样式和格式设置,以下是具体操作步骤：
设置引线样式
在调用MLEADER命令前，建议先定义引线样式，以统一标注外观，操作步骤如下：
- 输入
MLEADERSTYLE并回车，打开“多重引线样式管理器”。 - 点击“新建”，输入样式名称（如“我的引线”），并设置以下参数：
- 引线格式：选择直线或样条曲线，设置箭头符号（如实心闭合、小点等）。
- 引线结构：限制引线点数、是否第一段角度约束、最大引线点数等。
- 选择注释类型（多行文字、块或无），设置文字对齐方式和大小。
创建多重引线
设置完成后，调用MLEADER命令，操作流程如下：
- 命令行提示“指定引线箭头的位置或[引线基线优先(L)/内容优先(C)/选项(O)] <选项>:”，在图形中点击引线起点。
- 移动鼠标，动态显示引线轨迹，点击第二点确定引线转折位置（可多次点击）。
- 点击终点后，自动弹出“文字格式”编辑器，输入注释内容并确认。
编辑多重引线
创建后，可通过以下方式修改引线：
- 夹点编辑：选中引线，拖动夹点调整箭头位置或引线形状。
- 属性面板：右键单击引线，选择“特性”，修改文字内容、箭头大小等。
- 添加/删除引线：使用
MLEADEREDIT命令，可为已有引线添加分支或删除多余部分。
QLEADER命令的适用场景
QLEADER是旧版CAD中的快速引线命令，功能相对基础，但操作简单，其使用步骤如下：
- 输入
QLEADER并回车，命令行提示“指定第一个引线点或[设置(S)] <设置>:”。 - 输入
S进入“引线设置”对话框，配置以下选项：- 注释类型：选择多行文字、公差、块参照或无。
- 引线格式：设置直线、样条曲线或箭头类型。
- 附着方式：确定文字在引线的上方或下方。
- 设置完成后，依次点击引线起点、转折点和终点，输入文字内容。
QLEADER的优势在于快速创建简单引线，但样式灵活性较低,建议在复杂标注中使用MLEADER。
引线标注的高级技巧
- 引线与关联对象：通过“对象捕捉”将引线箭头精确对齐到端点、交点等关键位置。
- 引线编号：结合属性块（如
BLOCK和ATTDEF命令）创建带编号的引线，便于批量管理。 - 引线对齐：使用
MLEADERALIGN命令将多个引线按一定规则对齐，提升图纸整洁度。 - 引线比例：在特性面板中调整引线比例（如全局比例），适应不同打印比例。
常见问题与解决方案
在实际操作中，用户可能遇到以下问题：
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 引线箭头显示为空白 | 箭头样式未加载或设置错误 | 在“多重引线样式”中检查箭头符号 |
| 文字位置偏移 | 引线附着方式设置不当 | 修改样式中的“内容”选项卡，调整对齐 |
| 引线无法指向特定对象 | 对象捕捉未开启 | 按F9键或状态栏开启“对象捕捉” |
相关问答FAQs
问题1：如何将引线标注的箭头改为自定义符号？
解答：在“多重引线样式管理器”中，选择目标样式后点击“修改”，进入“引线格式”选项卡，找到“箭头”下拉菜单，选择“用户箭头”，加载自定义的块文件（如*.dwg）即可应用。
问题2：引线标注的文字无法编辑怎么办？
解答：首先双击引线文字，若无法弹出编辑器，可能是标注被锁定或块参照冲突，尝试输入BLOCKEDIT命令，检查块定义属性；或使用SELECTSIMILAR选中同类引线，通过“特性”面板修改文字内容，若问题仍存在，可输入REGEN命令刷新视图。
