在CAD软件中,点命令是绘制点对象的基本工具，而通过输入坐标来创建点则是最精确、最常用的方法之一，坐标输入方式包括绝对直角坐标、相对直角坐标、绝对极坐标和相对极坐标，每种方式适用于不同的绘图场景，掌握这些坐标输入方法，能够显著提高绘图的效率和准确性，本文将详细介绍CAD中点命令的坐标输入技巧，并结合实例说明其应用。
点命令的基本操作

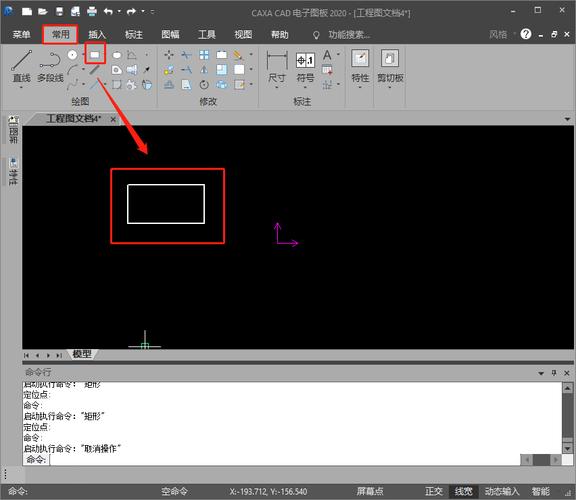

在CAD中,执行点命令的途径主要有两种：一是通过命令行输入“POINT”或简写“PO”并按回车键；二是通过“绘图”菜单选择“点”→“单点”或“多点”，执行命令后，CAD会提示“指定点：”，此时即可通过输入坐标来定义点的位置，需要注意的是，如果选择“多点”选项，可以连续绘制多个点，直到按Esc键退出命令；而“单点”选项每次只能绘制一个点。
坐标输入的类型及语法
绝对直角坐标
绝对直角坐标是基于世界坐标系（WCS）的坐标原点（0,0,0）来定义点的位置，语法为“X,Y,Z”，在二维绘图中，Z值通常省略，默认为0，输入“100,50”表示该点的X坐标为100，Y坐标为50，这种方式适用于已知点相对于坐标系原点的精确位置的场景，例如绘制机械零件中的基准点或建筑图纸中的轴线交点。
相对直角坐标
相对直角坐标是基于上一个输入点的位置来定义当前点的坐标,语法为“@X,Y,Z”。@”符号表示“相对于上一个点”，如果上一个点的坐标是（100,50），输入“@50,30”则当前点的坐标为（150,80），相对坐标在连续绘制多个点时非常实用，例如绘制一系列间距固定的点或具有特定偏移关系的点。
绝对极坐标
绝对极坐标是通过点到原点的距离和与X轴正方向的夹角来定义点的位置,语法为“距离<角度”，输入“100<45”表示该点距离原点100个单位，与X轴正方向的夹角为45度，极坐标在绘制具有旋转特征的图形时特别方便，例如绘制圆周上的点或斜线上的点。
相对极坐标
相对极坐标是基于上一个点的位置,通过当前点与上一个点的距离和两点连线与X轴正方向的夹角来定义点的位置，语法为“@距离<角度”，如果上一个点的坐标是（100,50），输入“@50<30”则当前点距离上一个点50个单位，与X轴正方向的夹角为30度，相对极坐标在绘制具有方向和距离偏移的连续点时非常高效，例如绘制螺纹线或渐变分布的点。
坐标输入的实例应用
实例1：绘制正方形的四个顶点
假设要绘制一个边长为100的正方形,其中一个顶点位于坐标原点（0,0），其他顶点依次沿X轴和Y轴方向延伸，操作步骤如下：
- 执行“POINT”命令，输入绝对直角坐标“0,0”，绘制第一个顶点A。
- 输入相对直角坐标“@100,0”，绘制第二个顶点B（位于A点右侧100单位处）。
- 输入相对直角坐标“@0,100”，绘制第三个顶点C（位于B点上方100单位处）。
- 输入相对直角坐标“@-100,0”，绘制第四个顶点D（位于C点左侧100单位处）。
实例2：绘制圆周上的等分点
假设要绘制一个半径为50的圆,并在圆周上均匀绘制6个点（即每隔60度一个点），操作步骤如下：
- 执行“POINT”命令，输入绝对直角坐标“50,0”，绘制第一个点（位于圆与X轴的交点）。
- 输入相对极坐标“@50<60”，绘制第二个点（相对于第一个点旋转60度）。
- 依次输入“@50<120”“@50<180”“@50<240”“@50<300”，完成剩余点的绘制。
坐标输入的注意事项

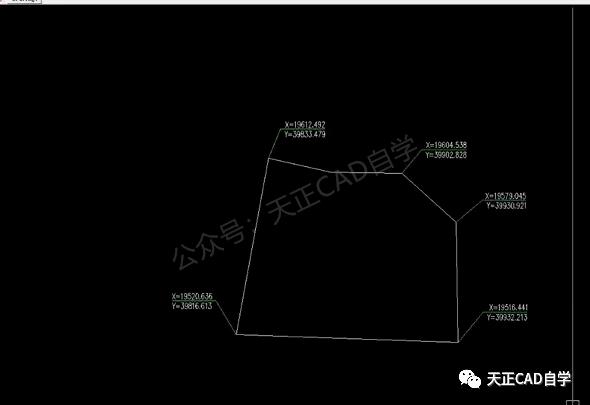

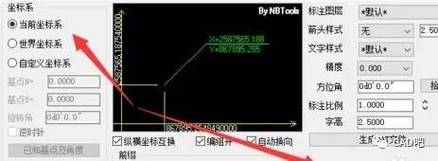

- 坐标系的切换：CAD中存在世界坐标系（WCS）和用户坐标系（UCS），如果当前使用的是UCS，绝对坐标将基于当前用户坐标系的原点，而非世界坐标系原点，在输入绝对坐标前，需确认当前坐标系的状态。
- 动态输入功能：启用CAD的“动态输入”（DYN）功能后，可以在光标附近显示坐标输入框，此时输入相对坐标需在数字前加“@”，而绝对坐标则无需前缀，动态输入功能可以提高绘图时的直观性，但需注意区分绝对坐标和相对坐标的输入方式。
- 单位设置：坐标输入的数值单位与CAD的绘图单位设置一致，如果绘图单位设置为“毫米”，则输入的坐标值将以毫米为单位；如果设置为“米”，则以米为单位，在绘图前需根据项目需求设置合适的单位。
- 点的样式显示：默认情况下，点对象在CAD中可能显示为一个小圆点，难以观察，可以通过“格式”菜单中的“点样式”选项，修改点的显示样式（如十字、圆圈等）和大小，以便更好地识别点的位置。
坐标输入的进阶技巧
结合对象捕捉功能
在输入坐标时,可以结合对象捕捉（OSNAP）功能，使点精确地捕捉到现有对象的特征点（如端点、中点、圆心等），绘制一个点到某条线段的中点时，可以执行“POINT”命令，然后启用“中点捕捉”，直接点击线段即可，无需手动输入坐标。
使用列表显示坐标
绘制点后,可以通过“列表”（LIST）命令查看点的精确坐标，选择点对象后执行LIST命令，CAD会在文本窗口中显示该点的X、Y、Z坐标值，便于核对和修改。
批量绘制点的坐标输入
如果需要绘制大量具有规律分布的点,可以通过脚本文件或AutoLISP程序实现批量坐标输入，编写一个简单的LISP程序，循环输入相对极坐标，可以快速绘制螺旋线上的点。
常见问题及解决方法
问题1：为什么输入坐标后点没有出现在预期位置？
解答：可能的原因包括：① 坐标单位设置错误，导致数值与实际需求不符；② 动态输入功能未正确区分绝对坐标和相对坐标；③ 当前坐标系与预期坐标系不一致（如UCS与WCS的混淆），解决方法：检查单位设置，确认坐标输入方式，并通过“UCS”命令确认当前坐标系状态。
问题2：如何快速绘制多个等间距的点？
解答：可以使用相对直角坐标结合“复制”命令实现，绘制一个点后，输入“@50,0”绘制第二个点，然后选择这两个点，使用“复制”命令并设置“阵列”选项，输入数量和间距，即可快速生成多个等间距的点，也可以使用“MEASURE”命令（测量）或“DIVIDE”命令（定数等分）在对象上自动生成等距点。
FAQs
问题1：在CAD中，绝对坐标和相对坐标有什么区别？如何选择使用？
解答：绝对坐标是基于坐标系原点（0,0,0）的固定坐标，适用于已知点相对于原点的精确位置；相对坐标是基于上一个输入点的偏移坐标，语法为“@X,Y”或“@距离<角度”，适用于连续绘制多个点且点之间存在固定偏移关系的情况，选择时，若点的位置独立于其他点，使用绝对坐标；若点的位置依赖于前一个点，使用相对坐标可提高效率。
问题2：如何修改CAD中点的显示样式和大小？
解答：通过“格式”菜单中的“点样式”选项，可以打开“点样式”对话框，在该对话框中，提供了多种点的显示样式（如十字、圆圈、方块等），用户可以选择合适的样式，并通过“点大小”选项设置点的显示尺寸（选择“按绝对大小”可固定点的显示尺寸，选择“相对于屏幕尺寸”可使点随视图缩放而变化），设置完成后，点击“确定”即可应用新的点样式。
