在CAD软件中，输入坐标是进行精确绘图的基础操作，无论是绘制二维图形还是三维模型，坐标输入的准确性直接影响到图形的尺寸和位置关系，CAD提供了多种坐标输入方式，包括绝对直角坐标、相对直角坐标、绝对极坐标、相对极坐标以及动态输入等，每种方式适用于不同的绘图场景,以下将详细介绍这些坐标输入命令的使用方法及注意事项。
绝对直角坐标
绝对直角坐标是基于世界坐标系（WCS）的坐标输入方式，坐标原点（0,0）是固定的，输入格式为“X,Y”，其中X表示水平方向（X轴）的坐标值，Y表示垂直方向（Y轴）的坐标值，要绘制一个点位于坐标（100,50），只需在命令行中输入“100,50”并按回车键即可，这种方式适用于已知图形在坐标系中的精确位置，但在实际绘图中，由于图形往往需要基于已有对象进行定位,绝对直角坐标的使用频率相对较低。
相对直角坐标
相对直角坐标是相对于前一个输入点的坐标偏移量，输入格式为“@X,Y”，@”符号表示“相对于前一点”，当前光标位于点（100,50），若要绘制一个与前一点水平距离为30、垂直距离为20的点，可在命令行中输入“@30,20”，这种方式在连续绘制多个对象时非常实用，例如绘制连续的线段或多边形，只需根据前一个点的位置计算偏移量即可,无需每次都参照坐标系原点。
绝对极坐标
绝对极坐标是通过距离和角度来定位点，输入格式为“距离<角度”，其中距离表示点到原点的直线长度，角度表示与X轴正方向的夹角（逆时针为正），要绘制一个距离原点100、角度为30度的点，可输入“100<30”，需要注意的是，角度单位默认为度，若需使用弧度，需在CAD中进行相关设置，绝对极坐标适用于已知点到原点的距离和角度的场景，但在复杂图形中，由于需要频繁计算角度,使用频率不如相对极坐标高。
相对极坐标
相对极坐标是相对于前一点的距离和角度偏移量，输入格式为“@距离<角度”，@”表示相对于前一点，当前光标位于点（100,50），若要绘制一个与前一点距离为50、角度为45度的点，可输入“@50<45”，这种方式在绘制具有特定角度和距离关系的图形时非常高效，例如绘制斜线、多边形或旋转后的对象，只需确定与前一点的相对位置即可,无需计算绝对坐标。
动态输入（DYN）

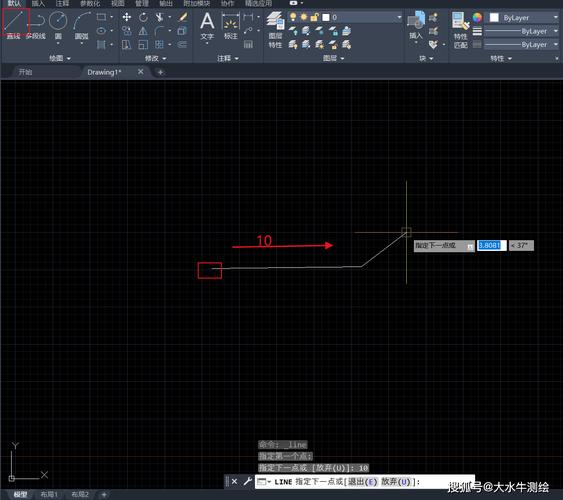

动态输入是CAD提供的一种可视化坐标输入方式，启用后，光标附近会显示坐标提示框，可直接在框中输入坐标值，动态输入分为“指针输入”和“标注输入”两种模式：指针输入显示光标的极坐标形式，标注输入则显示对象的尺寸和角度，启用动态输入后，用户无需频繁查看命令行，可直接在绘图区域输入坐标，提高了绘图效率，通过状态栏的“DYN”按钮可控制动态输入的开关，或在“选项”对话框的“草图”选项卡中进行详细设置。
坐标输入的注意事项
- 坐标格式区分：绝对坐标和相对坐标的区别在于是否使用“@”符号，输入时需根据绘图需求准确选择，避免因符号遗漏导致坐标错误。
- 单位设置：CAD的坐标单位（如毫米、英寸、度等）需在“图形单位”对话框中提前设置，确保输入的数值与单位一致。
- 坐标显示：状态栏的“坐标”按钮可实时显示光标的当前坐标，便于核对输入值是否正确。
- 对象捕捉辅助：结合对象捕捉（如端点、中点、交点等）功能，可更精确地定位坐标点，避免手动输入的误差。
- 三维坐标输入：在三维建模中，坐标输入需增加Z轴值，格式为“X,Y,Z”或“@X,Y,Z”,其中Z表示垂直于XY平面的坐标值。
坐标输入命令的快捷方式
除了直接在命令行输入坐标外，CAD还提供了一些快捷键和功能来简化操作：
- 直接距离输入：在指定起点后，移动光标至目标方向，输入距离值，按回车键即可确定点位置，无需输入完整坐标。
- 极轴追踪：启用极轴追踪后，光标可沿预设角度（如15°、30°）移动，结合距离输入可快速绘制特定角度的线段。
- 从对象偏移：通过“偏移”命令，可基于已有对象生成新的对象,其位置可通过坐标偏移量精确控制。
不同绘图场景下的坐标选择
- 机械制图：通常使用相对直角坐标或相对极坐标，因为零件尺寸往往基于基准点进行标注，便于连续绘制轮廓线。
- 建筑平面图：绝对直角坐标适用于定位轴线或基准点，而相对坐标则用于绘制墙体、门窗等构件，确保尺寸准确。
- 电路设计：需要精确元件位置时，绝对直角坐标可确保元件间距符合设计规范,而相对坐标则便于批量布置相同元件。
常见错误及解决方法
- 坐标输入后图形位置错误：检查是否误用了绝对坐标或相对坐标，或遗漏了“@”符号。
- 角度与实际不符：确认极坐标的角度方向是否正确（CAD默认逆时针为正），或检查极轴追踪的设置角度。
- 动态输入不显示：检查“DYN”按钮是否开启，或在“选项”中检查动态输入的启用状态。
相关问答FAQs
Q1：如何在CAD中快速输入多个连续点的相对坐标？
A1：使用“直线”命令（L）后，依次输入每个点的相对坐标（如“@30,20”“@50<45”），系统会自动连接前一点与当前输入点，形成连续线段，若需闭合图形，可在最后一个点输入“C”并回车,自动连接起点。
Q2：为什么输入的极坐标角度与实际绘制方向相反？
A2：这通常是因为极坐标的角度方向设置错误，CAD默认角度方向为逆时针为正，顺时针为负，若需反转角度方向，可在“图形单位”对话框中勾选“顺时针”选项，或调整极轴追踪的角度增量,确保与绘图习惯一致。
