在CAD软件中插入图片是一项常用的操作,主要用于将扫描图纸、参考图像或设计素材导入到绘图环境中，以便作为底图进行描图、比对或标注，CAD中插入图片的命令因软件版本和界面不同可能略有差异，但核心功能和使用逻辑基本一致，本文将以AutoCAD为例，详细讲解插入图片的完整流程、注意事项及相关技巧。
在AutoCAD中,插入图片的主要命令是“IMAGEATTACH”或通过“插入”菜单下的“光栅图像参照”选项执行，以下是具体操作步骤：启动AutoCAD软件，打开或创建一个新的DWG文件，点击顶部菜单栏中的“插入”选项卡，在“参照”面板中找到“光栅图像参照”按钮，或在命令行中直接输入“IMAGEATTACH”并按回车键，系统会弹出“选择图像文件”对话框，用户需要浏览并选择本地存储的图片文件（支持常见格式如JPG、PNG、BMP、TIF等），选中文件后，点击“打开”，将弹出“附着图像”对话框，该对话框包含多个关键设置选项，直接影响图片在CAD中的显示效果和实用性。
“附着图像”对话框中的参数设置是插入图片的核心环节。“插入点”选项组用于确定图片在CAD绘图区中的定位方式，用户可以选择“在屏幕上指定”通过鼠标点击确定位置，或直接输入X、Y、Z坐标值进行精确定位。“比例”选项组控制图片的缩放，默认为“在屏幕上指定”，用户也可勾选“统一比例”并输入具体数值，确保图片按比例缩放，避免变形。“旋转”选项组用于设置图片的旋转角度，同样支持屏幕指定或输入角度值。“路径类型”下拉菜单中，“无”表示使用完整路径，“相对路径”便于文件移动后保持关联，“绝对路径”则固定文件位置，建议选择“相对路径”以提高文件移植性，在“图像”选项卡中，用户可调整图像的亮度、对比度和淡入度，通过滑块实时预览效果，确保图片清晰可见，完成参数设置后，点击“确定”，图片将插入到当前绘图文件中，用户可以通过夹点编辑功能调整图片的位置、大小和旋转角度。

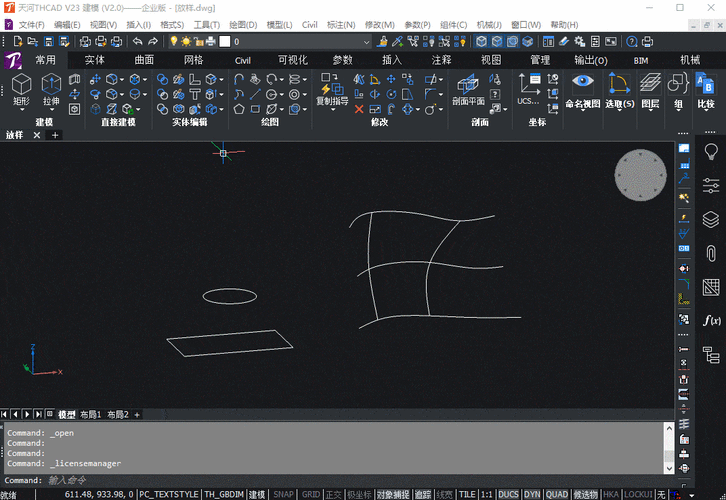

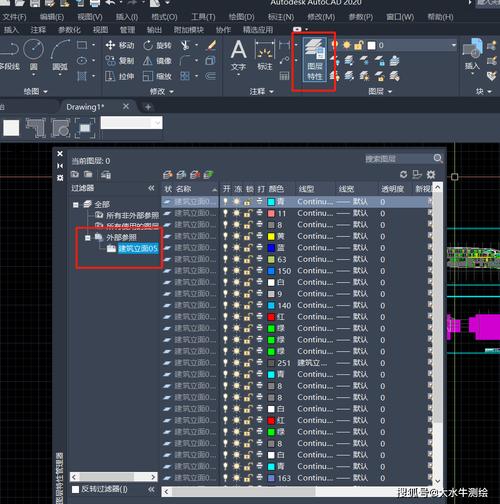

插入图片后,为了确保绘图效率和文件管理，还需注意以下几点：图片的分辨率与CAD绘图单位的匹配至关重要，若图片分辨率过高，可能导致文件体积过大、运行卡顿；分辨率过低则影响细节观察，建议根据绘图比例适当调整图片比例，例如1:100的绘图比例下，可将图片比例设置为100，使其与实际尺寸相符，图片的图层管理不可忽视，建议将插入的图片单独放置在一个图层中，并设置图层为“关闭”或“冻结”状态，便于在不需要时隐藏图片，避免干扰其他绘图操作，对于大型图纸，可使用“剪裁”功能（命令“IMAGECLIP”）裁剪图片显示区域，仅保留需要的部分，减少内存占用，若需将图片与DWG文件一起输出，需确保图片文件未被移动或删除，或在“附着图像”对话框中勾选“将路径绑定到图形”，避免文件丢失。
为了更直观地展示插入图片的关键参数设置,以下表格总结了“附着图像”对话框中的主要选项及作用：
| 选项组 | 参数说明 | 推荐设置 |
|---|---|---|
| 插入点 | 确定图片在绘图区中的位置 | 选择“在屏幕上指定”，便于快速定位 |
| 比例 | 控制图片的缩放比例 | 勾选“统一比例”，输入与绘图比例匹配的数值（如100） |
| 旋转 | 设置图片的旋转角度 | 输入0度或根据图纸方向调整 |
| 路径类型 | 图片文件的路径存储方式 | 选择“相对路径”，提高文件移植性 |
| 亮度/对比度 | 调整图片的明暗和对比度 | 根据图片清晰度调整，建议亮度50-70，对比度50-60 |
在实际操作中,用户可能会遇到一些常见问题，以下是两个典型问题及解答：
Q1: 插入图片后无法显示或显示为黑色方块，如何解决？
A: 此问题通常由图片文件路径错误、图片格式不支持或CAD图像驱动程序损坏导致，首先检查图片文件是否被移动或删除，确保路径正确；其次确认图片格式为CAD支持的常见格式（如JPG、PNG）；若问题依旧，可在命令行输入“IMAGEFRAME”并设置为“1”，或使用“REGEN”命令重生成视图，若仍无法解决，可尝试重新安装CAD的图像驱动程序。
Q2: 如何将插入的图片转换为CAD矢量图形？
A: 图片本身是光栅图像，无法直接转换为矢量图形，但可通过以下方法实现：使用CAD自带的“位图识别”功能（部分版本支持），或借助第三方插件如“Vectorizer Raster Design”进行矢量化操作，可先将图片插入CAD，通过“描图”功能手动绘制矢量线条，适用于简单图形，复杂图形建议使用专业矢量化软件（如Adobe Illustrator）处理后再导入CAD。
通过以上步骤和技巧,用户可以高效地在CAD中插入和管理图片，提升绘图效率和准确性，无论是底图描图还是设计参考，合理的图片插入和设置都能为CAD工作流提供重要支持。
