在CAD软件中,命令行坐标输入是精确绘图的核心操作，掌握这一技能能大幅提升绘图效率和准确性，坐标输入主要分为绝对坐标和相对坐标两大类，每种类型又包含直角坐标和极坐标两种形式，同时还有动态输入等辅助方式，下面将详细解析各类坐标输入方法及应用场景。
（图片来源网络，侵删）

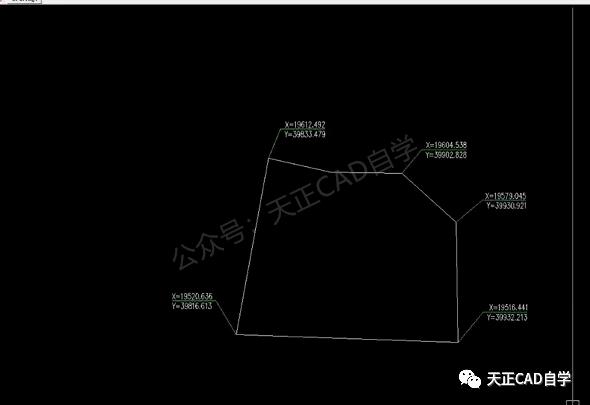

绝对坐标输入
绝对坐标是基于坐标系原点（0,0）的固定位置输入，适用于已知图形精确坐标的绘图场景。
- 绝对直角坐标：格式为“X,Y”，其中X表示水平方向（X轴）的坐标值，Y表示垂直方向（Y轴）的坐标值，两者用英文逗号分隔，例如输入“100,50”，表示该点在X轴100单位、Y轴50单位的位置，绘制矩形时，若已知对角点坐标，可直接通过绝对直角坐标确定顶点位置。
- 绝对极坐标：格式为“距离<角度”，距离表示点到原点的长度，角度表示与X轴正方向的夹角（逆时针为正），例如输入“150<30”，表示该点距离原点150单位，与X轴夹角30度，当绘制已知长度和角度的斜线时，绝对极坐标更为便捷。
相对坐标输入
相对坐标是以前一个输入点为参考基准的坐标,通过“@”符号标识，适用于连续绘制或基于已有图形定位的场景。
- 相对直角坐标：格式为“@ΔX,ΔY”，ΔX和ΔY分别表示相对于前一点的X轴和Y轴增量，前一点坐标为（100,100），输入“@50,-30”则确定新点坐标为（150,70），在绘制多段线或阵列图形时，通过相对直角坐标可快速计算连续点的位置。
- 相对极坐标：格式为“@距离<角度”，表示相对于前一点指定距离和角度的点，从当前点输入“@80<45”，将绘制一条长度为80、与X轴夹角45度的线段，相对极坐标在机械设计中绘制斜槽、钻孔等特征时尤为常用。
动态输入与坐标显示

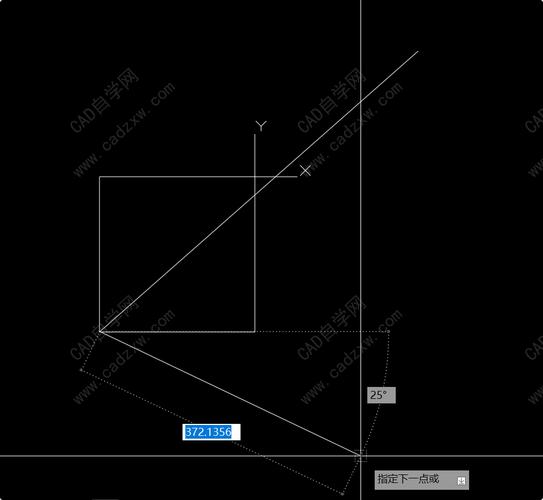

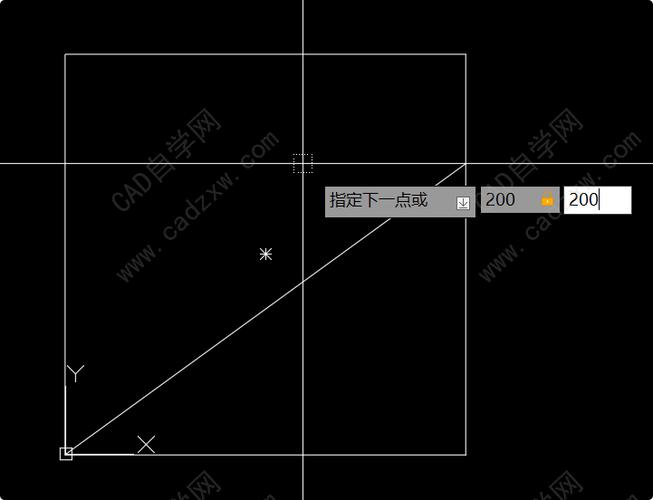

CAD的动态输入功能（按F12切换）允许在光标旁显示坐标输入框，支持直接输入相对坐标，无需在命令行手动输入“@”符号，启用动态输入后，输入“50,30”会自动识别为相对直角坐标，提升绘图流畅度，状态栏的坐标显示区域会实时跟踪光标位置，帮助用户直观了解当前坐标值。
坐标输入的进阶应用
- 坐标过滤：通过“.X”“.Y”“.Z”提取指定坐标值，输入“.X”后选择一个点，再输入Y坐标值，可快速生成新点。
- 正交模式与极轴追踪：开启正交模式（F8）可限制坐标输入为水平或垂直方向；极轴追踪（F10）可按预设角度（如30°、45°）自动引导坐标输入，减少计算量。
- 对象捕捉：结合端点、中点、圆心等对象捕捉（F3），可在坐标输入时精确定位到已有图形的关键点，确保图形对齐。
不同坐标输入方式的对比
| 坐标类型 | **格式示例 | **适用场景 | 优点 |
|---|---|---|---|
| 绝对直角坐标 | 100,50 | 已知图形原点位置的精确定位 | 坐标固定，不易受前一点影响 |
| 绝对极坐标 | 150<30 | 已知长度和角度的放射状图形绘制 | 直观表达距离与方向关系 |
| 相对直角坐标 | @50,-30 | 连续绘制或基于前一点的增量定位 | 计算简单，适合连续操作 |
| 相对极坐标 | @80<45 | 斜线、旋转特征的快速绘制 | 减少三角函数计算，提高效率 |
常见问题与解决技巧
- 坐标输入后图形位置错误：检查坐标系是否被误操作（如UCS命令），可通过“WCS”恢复世界坐标系。
- 动态输入与命令行冲突：若动态输入导致坐标识别异常，可临时关闭动态输入或使用命令行直接输入以保障准确性。
相关问答FAQs
Q1：为什么输入相对坐标时图形总是偏移？
A：可能是忘记输入“@”符号，相对坐标必须以“@”开头，否则CAD会识别为绝对坐标，从当前点向右绘制50单位，应输入“@50,0”而非“50,0”。
（图片来源网络，侵删）
Q2：如何快速绘制与已知线段平行的图形？
A：利用对象捕捉和相对极坐标，先捕捉已知线段的端点作为起点，输入“@线段长度<角度”（角度可通过“LIST”命令查询线段角度），即可绘制平行图形，若线段长度100、角度30°，输入“@100<30”即可绘制平行线。
（图片来源网络，侵删）
