在CAD软件中，显示比例命令是控制图形视图显示比例的核心工具，它直接影响绘图的精确性、可读性和操作效率，无论是查看细节全局还是调整布局输出，正确使用显示比例命令都是必备技能，以下从命令类型、操作方法、应用场景及注意事项等方面展开详细说明。

显示比例命令的核心类型及功能

CAD中的显示比例命令主要分为全局比例、视图比例和打印比例三大类，各自针对不同的绘图需求。

全局比例（LTSCALE / GTSCALE）

全局比例用于控制非连续线型（如虚线、点划线）的显示比例，在CAD中，线型是由短线、空格等重复图案构成的，若全局比例设置不当，可能导致线型显示为实线或间距过大，影响图形识别。

• 命令输入：在命令行输入 LTSCALE（线型比例）或 GTSCALE（全局比例，适用于CAD 2000及以上版本）。
• 操作逻辑：输入命令后，系统提示输入新的比例值，默认值为1.0，将比例设置为10，线型的间距将放大10倍；设置为0.5则缩小一半。
• 适用场景：当图形中所有非连续线型的显示效果不符合制图标准时，需调整全局比例，在1:100的平面图中，若虚线显示过密，可将 LTSCALE 设置为100，使线型间距与图形比例匹配。

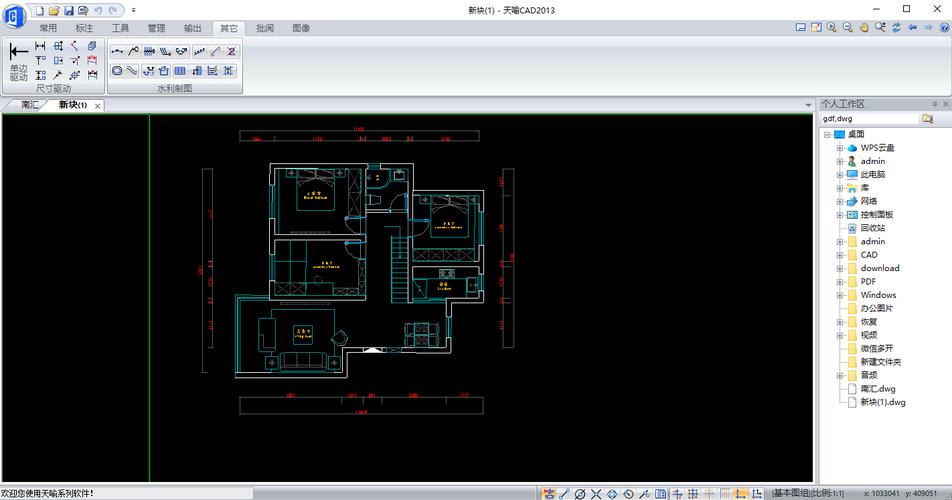

视图比例（ZOOM / VPSCALE）

视图比例用于临时调整当前视图的显示范围，不改变图形的实际尺寸，适用于细节查看和布局切换。

• 核心命令：
  • ZOOM（缩放）：通过子命令实现不同比例显示，如 ZOOM 1/100（按比例缩放）、ZOOM Window（窗口放大）、ZOOM All（显示全部图形）等。

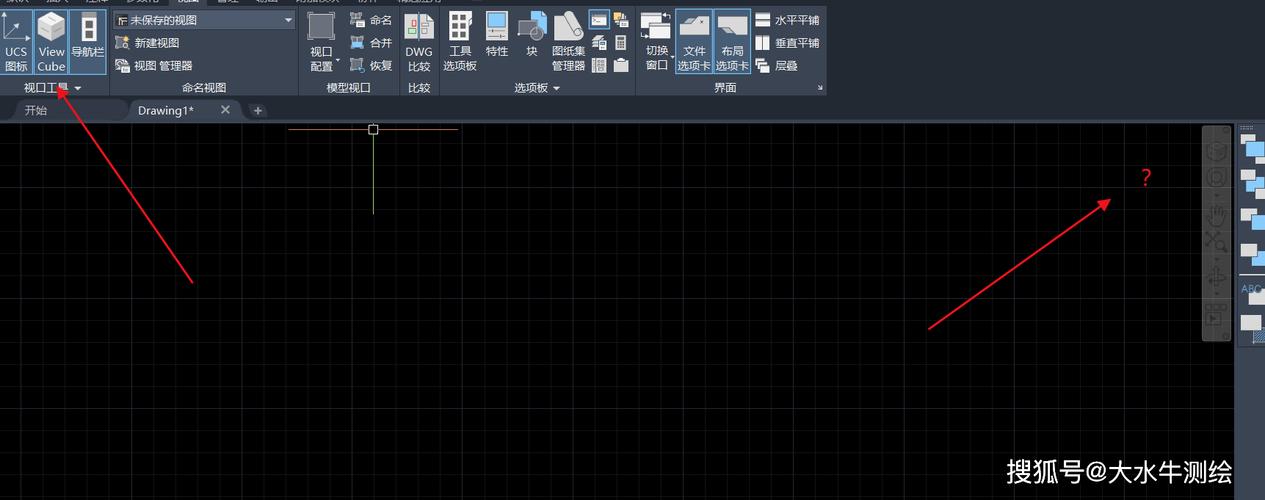

  • VPSCALE（视口比例）：仅在布局空间中使用，用于控制浮动视口的显示比例，确保模型空间中的图形按指定比例显示在布局中。
• 操作逻辑：在模型空间中，ZOOM 命令的 XP 选项可关联比例，例如输入 ZOOM 1/100XP，将使当前视图按1:100的比例显示，常用于布局视口的比例设置。
• 适用场景：
  • 模型空间：查看局部细节时使用 ZOOM Window；全局浏览使用 ZOOM Extents（范围缩放）。
  • 布局空间：通过调整视口的 VPSCALE 值，实现不同比例的图纸布局（如平面图1:100、详图1:50）。

打印比例（打印设置中的比例控制）

打印比例用于控制模型空间中的图形输出到图纸时的尺寸比例，直接影响图纸的标注准确性。

• 设置路径：通过 打印 对话框（命令 PLOT）中的“打印比例”选项卡调整，可选择标准比例（如1:1、1:100）或自定义比例。
• 关键参数：
  • 打印单位：模型空间中的1单位对应图纸中的多少毫米（如1:100表示模型1单位=图纸100mm）。
  • 布满图纸：勾选后，系统自动调整比例以适应图纸尺寸，但可能导致标注比例与图形比例不一致，需谨慎使用。
• 适用场景：当需要按特定比例输出图纸（如施工图1:100、效果图1:50）时，需提前设置打印比例，并配合标注样式中的比例（如 DIMSCALE）确保尺寸标注正确显示。

显示比例的协同设置与注意事项

显示比例的正确使用需结合线型、标注和布局等多个因素协同调整，避免比例冲突导致图形错误。

比例协同设置流程

以1:100的建筑平面图为例，标准设置步骤如下：
| 设置环节 | 命令/参数 | 推荐值 | 说明 |
|----------------|--------------------|--------------|----------------------------------------------------------------------|
| 线型比例 | LTSCALE | 100 | 确保虚线、点划线等间距适中，与图形比例匹配。 |
| 标注比例 | DIMSCALE | 100 | 标注尺寸、文字高度按1:100缩放，确保输出后符合制图标准（如文字高度3mm）。 |
| 视口比例 | VPSCALE（布局空间）| 1/100XP | 布局视口按1:100显示模型空间图形，避免打印比例混乱。 |
| 打印比例 | PLOT对话框 | 1:100 | 与视口比例一致，确保图形输出尺寸准确。 |

常见问题与解决方法

• 问题1：线型显示为实线
  原因：LTSCALE 值过小或图形比例过大。
  解决：输入 LTSCALE，根据图形比例调整数值（如1:100图形设置LTSCALE=100）。

• 问题2：标注尺寸显示过大或过小
  原因：DIMSCALE 与打印比例不匹配。
  解决：将 DIMSCALE 设置为打印比例的倒数（如1:100打印，DIMSCALE=100）。


  （图片来源网络，侵删）

• 问题3：布局视口图形比例混乱
  原因：未使用 VPSCALE 调整视口比例，或打印比例与视口比例不一致。
  解决：选中视口边界，在特性面板中修改 VPSCALE 值，或使用 ZOOM 命令的 XP 选项重新设置。

相关问答FAQs

问题1：为什么调整了LTSCALE后，线型显示仍没有变化？

解答：可能存在以下原因及解决方法：

1. 线型类型错误：检查当前线型是否为连续线（Continuous），需切换为非连续线型（如DASHED）。
2. 线型比例过小：若图形比例较大（如1:1000），LTSCALE值需相应增大（如设置1000）。
3. 视图范围限制：使用 REGEN（重生成）命令刷新视图，或输入 REGENAUTO 开启自动重生成。
4. CAD版本差异：部分旧版CAD中，需单独设置对象线型比例（CELTSCALE），确保 LTSCALE × CELTSCALE 等于目标比例。

问题2：如何在布局空间中实现不同比例的图纸混排？

解答：布局空间支持多个浮动视口，每个视口可独立设置比例，实现多比例混排，步骤如下：

1. 创建视口：在布局空间中，使用 VIEWPORTS 命令创建多个矩形视口（如平面图视口、详图视口）。
2. 调整视口比例：双击进入视口激活状态，输入 ZOOM 后输入比例值（如 1/100XP 为平面图1:100，1/50XP 为详图1:50）。
3. 锁定视口：选中视口，在特性面板中勾选“显示锁定”，防止误操作改变视图比例。
4. 栏：在布局外绘制或插入标题栏，标注各视口比例（如“平面图1:100”“详图1:50”）。
   通过上述步骤，可在一张图纸中同时展示不同比例的图形,满足复杂设计的出图需求。
