在CAD绘图过程中，标注样式的统一与规范是保证图纸质量的重要环节，而标注样式的修改则是实现这一目标的核心操作，CAD提供了强大的标注样式管理功能，用户可通过特定命令对标注的各个组成部分进行精细化调整，包括文字样式、箭头样式、尺寸线、尺寸界线、单位精度等，以满足不同行业或项目的绘图标准,以下将详细解析CAD修改标注样式的命令及相关操作流程。

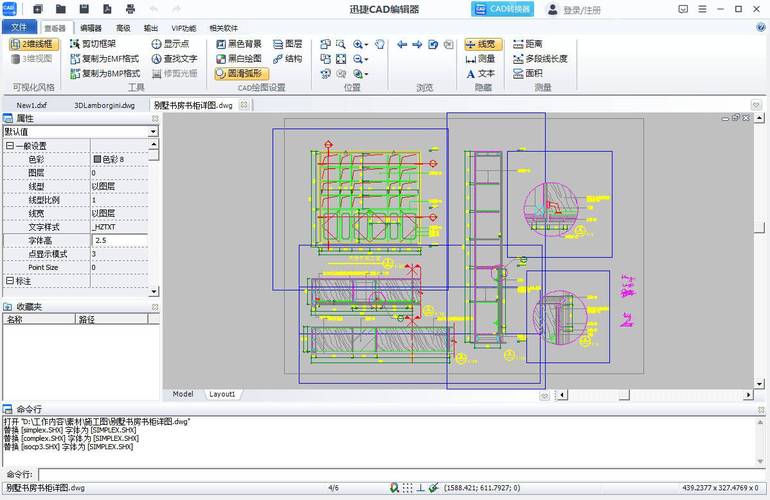

（图片来源网络，侵删）

修改标注样式的核心命令与入口

在CAD中，修改标注样式主要通过“标注样式管理器”实现，该命令是所有标注样式调整的统一入口，启动命令的方式主要有三种：

功能区菜单：在“注释”选项卡下的“标注”面板中，点击“标注样式”按钮（图标为一个带箭头的标注样式符号）。
命令行输入：直接在命令行输入DIMSTYLE（快捷键D），按回车键确认。
工具栏：在经典工作界面中，通过“标注”工具栏或“样式”工具栏的“标注样式”图标进入。

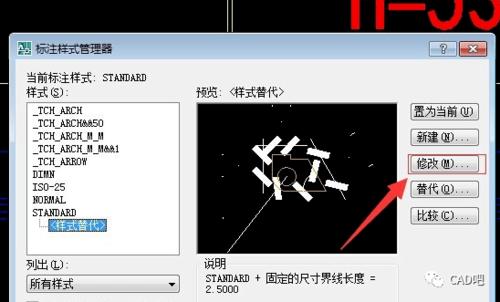

执行上述任一操作后，系统将弹出“标注样式管理器”对话框，该对话框是标注样式修改的核心界面，包含当前样式列表、样式预览、置为当前、修改、新建等功能按钮。

标注样式修改的具体操作步骤

选择并打开需要修改的样式

在“标注样式管理器”的“样式”列表中，会显示当前图形中的所有标注样式，默认为“ISO-25”或“Standard”，若需修改现有样式，直接在列表中选中目标样式（如“建筑标注”），然后点击右侧的“修改”按钮；若需创建新样式，则点击“新建”按钮，输入新样式名称（如“机械标注”）并基于现有样式（如“ISO-25”）创建。

修改标注样式的各组成部分

点击“修改”或“新建”后，系统将弹出“修改标注样式”对话框，该对话框包含多个选项卡，每个选项卡对应标注的不同组成部分，具体如下：

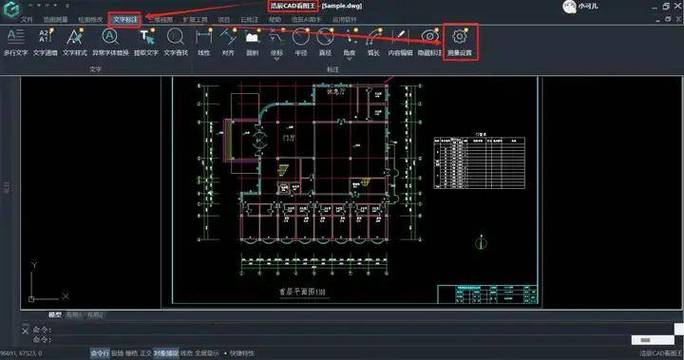

（图片来源网络，侵删）

选项卡		应用场景举例
线	尺寸线颜色、线宽、超出标记、基线间距；尺寸界线颜色、线宽、超出尺寸线、起点偏移量等。	建筑图中尺寸线设为红色，尺寸界线超出量设为2mm；机械图中基线间距设为10mm。
符号和箭头	箭头样式（实心、建筑标记、小点等）、箭头大小、圆心标记大小、弧长符号位置等。	机械图箭头采用“实心闭合”，大小设为3mm；建筑图箭头采用“建筑标记”，弧长符号标注在文字上方。
文字	文字样式、文字颜色、文字高度、文字位置（垂直/水平）、从尺寸线偏移等。	文字高度设为3.5mm，从尺寸线偏移设为1mm；文字位置垂直方向选“上方”，水平方向选“居中”。
调整	文字位置（尺寸线旁边、上方带引线等）、全局比例、使用全局比例等。	图纸比例1:100时，全局比例设为100，避免文字和箭头过小；标注密集时，文字位置选“尺寸线上方，不带引线”。
主单位	单位格式（小数、工程、分数等）、精度、前缀/后缀、测量单位比例等。	机械图单位格式选“小数”，精度0.00；建筑图前缀添加“Φ”表示直径，后缀添加“mm”。
换算单位	换算单位格式、精度、换算乘数、位置等（需勾选“显示换算单位”）。	公制与英制单位转换时，换算乘数设为25.4，位置选“主值后”。
公差	公差格式（极限偏差、对称公差等）、精度、高度比例、垂直位置等。	机械标注中，极限偏差精度选0.000，高度比例设为0.7，垂直位置选“中”。

预览与确认修改

在“修改标注样式”对话框中，每个选项卡的修改都会实时反映在右上角的“预览”窗口中，用户可通过预览效果调整参数，直至符合要求，完成所有修改后，点击“确定”返回“标注样式管理器”，再点击“关闭”即可保存设置。

标注样式修改后的注意事项

应用范围：若在“修改标注样式”对话框中切换到“调整”选项卡下的“主单位”或“换算单位”，需注意“测量单位比例”中的“比例因子”设置，该参数仅影响标注数值的显示，不改变实际测量尺寸。
样式继承：新建样式时，若基于现有样式修改，新建样式将继承原样式的所有设置，仅修改部分参数可提高效率。
全局更新：修改标注样式后，图形中所有使用该样式的标注将自动更新（除非标注被“分解”或“特性”锁定），若需手动更新单个标注，可选中标注后输入DIMUPDATE命令，或右键选择“更新”。
