在CAD软件中,尺寸标注是工程制图中不可或缺的部分，它直接关系到图纸的准确性和可读性，掌握尺寸标注的设置命令，能够帮助用户根据不同需求快速调整标注样式，确保标注符合行业规范或项目要求，本文将详细介绍CAD尺寸标注设置的核心命令及操作方法，涵盖标注样式管理、标注要素调整、标注特性修改等关键内容。

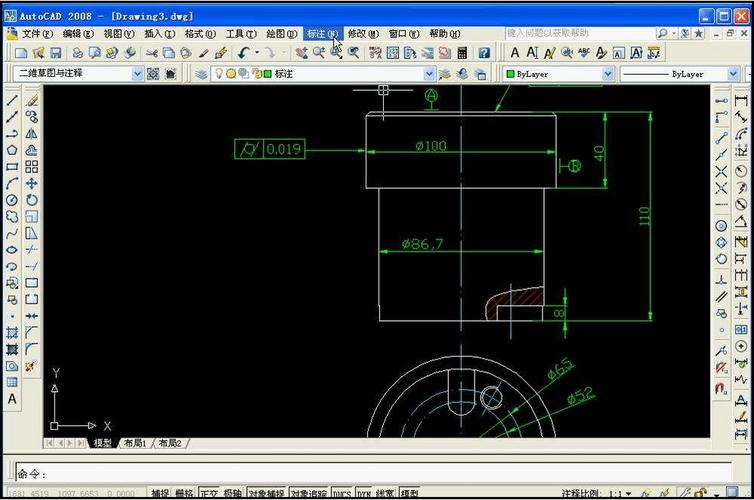

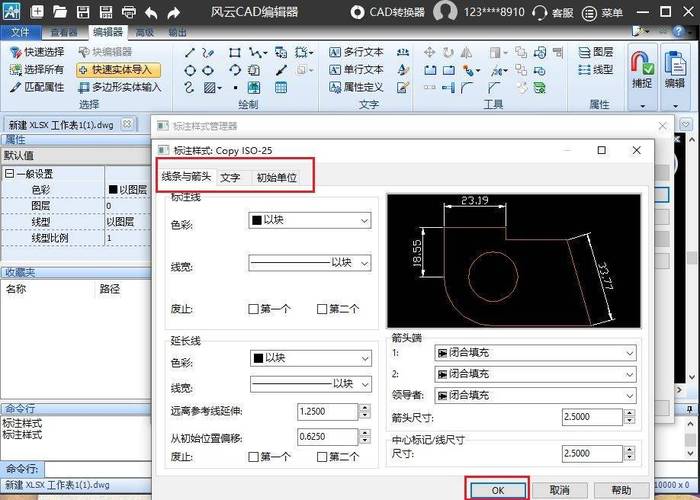

在CAD中,尺寸标注的设置主要通过“标注样式管理器”完成，用户可通过输入命令DIMSTYLE（快捷键D）或通过“注释”选项卡中的“标注样式”按钮打开该管理器，标注样式管理器是所有标注设置的核心入口，用户可在此创建、修改、重命名或删除标注样式，也可将当前样式置为当前或比较不同样式的差异，对于复杂项目，建议根据不同标注需求（如线性标注、角度标注、半径标注等）创建多个样式，并通过“置为当前”快速切换。
标注样式的参数设置主要包含多个选项卡,每个选项卡控制标注的不同要素，在“线”选项卡中，用户可调整尺寸线、尺寸界线的颜色、线宽、超出尺寸线长度、起点偏移量等参数，在机械制图中，通常将尺寸线超出量设置为2-3mm，起点偏移量设为1mm，以确保标注清晰；而在建筑制图中，起点偏移量可能需要更大值（如2mm）以适应墙体厚度。“隐藏尺寸线”选项可用于标注对称图形，避免重复显示。
“符号和箭头”选项卡用于控制箭头样式、大小、圆心标记等，CAD提供多种箭头类型，如实心闭合、建筑标记、倾斜、积分等，用户需根据行业标准选择，机械图常用实心闭合箭头，建筑图则常用斜线或建筑标记箭头，箭头大小通常设置为2.5-3mm，若标注空间较小，可适当缩小至1.5mm，圆心标记选项可控制圆或圆心标记的类型（标记、直线或无）及大小，适用于需要明确圆心位置的标注。
“文字”选项卡是调整标注文字样式的关键区域，用户可在此设置文字样式、颜色、高度、分数高度比例、文字位置（垂直/水平）及从尺寸线偏移量，文字高度一般设置为3.5mm，若图纸比例较大，可适当增加至5mm；文字位置默认为“上方”，若需将文字置于尺寸线中断处，可选择“居中”或“JIS”标准。“绘制文字边框”选项可为标注文字添加矩形边框，适用于需要突出显示的标注场景。
“调整”选项卡用于优化标注布局，确保标注在空间不足时仍可清晰显示。“调整选项”组中，默认为“文字或箭头，取最佳效果”，CAD会自动选择文字或箭头的放置位置；“文字位置”组允许用户设置文字移动时的默认位置（如尺寸线旁边、上方加引线等）；“使用全局比例”可统一缩放标注的所有要素（如箭头、文字大小），适用于不同比例的图纸，例如设置全局比例为2时，标注整体放大一倍，但实际测量值不变。
“主单位”选项卡用于设置标注的单位格式、精度、小数分隔符及比例因子，单位格式通常选择“小数”，精度根据需求设置（如机械图需保留两位小数，建筑图保留一位）；“小数分隔符”建议使用“句点”；“比例因子”用于调整标注尺寸与实际尺寸的比例关系，例如绘图比例为1:100时，比例因子应设为100，使标注显示实际尺寸而非绘图尺寸。“前缀”和“后缀”可添加单位符号（如mm、°）或文本，如输入“%%c”可显示直径符号“Ø”。
“换算单位”选项卡用于添加辅助单位，如将毫米转换为英寸，勾选“显示换算单位”后，可设置换算单位的格式、精度、位置（主值后/主值下）及换算乘数，适用于需要同时显示公制和英制单位的图纸。“公差”选项卡则用于设置标注的公差类型（如极限偏差、对称公差）及公差值，在机械制造中尤为重要，可控制零件的加工精度。
除标注样式管理器外,CAD还提供多个标注修改命令，用于对单个标注进行快速调整。DIMEDIT命令可编辑标注文字内容、旋转角度或倾斜尺寸界线；DIMTEDIT命令可移动标注文字位置；DIMUPDATE命令可将现有标注更新为当前样式；DIMOVERRIDE命令可临时替代标注样式中的个别参数，标注对象特性（PROPERTIES命令）可精确修改标注的各个属性，如颜色、图层、文字样式等，实现精细化控制。
在实际操作中,用户需注意标注样式的层级关系：全局设置会影响所有标注，而替代样式仅对当前标注生效，建议先创建基础样式，再根据需要创建子样式（如“线性标注”“半径标注”子样式），以避免重复设置，标注应放置在独立图层（如“DIM”），便于统一管理和显示控制。
相关问答FAQs：
-
如何快速修改现有标注的箭头样式？
答：选中需要修改的标注，输入PROPERTIES命令打开特性面板，展开“符号和箭头”选项卡，在“箭头1”和“箭头2”下拉菜单中选择所需样式，或直接输入箭头名称（如“建筑标记”），关闭特性面板后即可生效。 -
标注文字显示为问号或乱码怎么办？
答：通常是因为文字样式未正确设置，输入STYLE命令，检查当前文字样式使用的字体是否为CAD支持的字体（如“txt.shx”或“宋体”），若为不兼容字体，需更换为标准字体并重新应用标注样式。
