CAD整理命令是提高绘图效率、规范图纸管理的重要工具，通过系统化的操作可快速优化图形结构、清理冗余数据，确保图纸的准确性与可读性，以下从命令分类、功能详解、操作技巧及注意事项等方面展开具体说明。

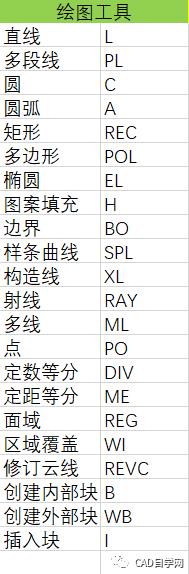

（图片来源网络，侵删）
图形结构优化类命令
此类命令主要用于调整图形元素的分布与对齐,提升图纸的规整度。
- ALIGN（对齐）：通过指定源对象与目标对象的对应点，实现图形的位置、角度及比例的对齐，将倾斜的矩形调整至与参考边平行时，可依次选择矩形、指定三个源点（如矩形左下角、中点、右上角）和三个目标点（参考边的对应位置），系统自动计算变换矩阵完成对齐。
- DIMALIGNED（对齐标注）：用于标注倾斜对象的实际长度，标注线与对象平行，确保尺寸数值的准确性，操作时需选取标注起点和终点，系统自动生成与对象方向一致的尺寸线。
- LAYOUTWIZARD（布局向导）：通过向导式界面创建新布局，可设置打印设备、纸张尺寸、视口比例等参数，实现模型空间与图纸空间的快速切换，尤其适用于多视图布局的标准化管理。
冗余数据清理类命令
长期绘图过程中,图形文件常积累大量无用数据，影响文件运行效率。
- PURGE（清理）：删除未使用的命名对象，如图层、文字样式、块定义等，执行命令后，勾选“确认要清理的每个项目”可逐项检查清理对象，避免误删；勾选“清理嵌套项目”可一并清理子级冗余数据，建议定期执行，尤其在大文件整理中效果显著。
- AUDIT（核查）：检测并修复图形中的错误数据，如无效的图元、损坏的属性定义等，执行时选择“修复”选项，系统自动修复可修正的错误；若提示“核查报告”，可查看错误类型及数量。
- OVERKILL（删除重复对象）：快速删除完全重合的直线、圆等图形，并合并部分重叠的对象，支持设置容差范围（如0.01mm），避免因微小误差导致的误删；可配置“优化多段线”选项，将重叠线段合并为单一多段线。
图层与属性管理类命令
图层是CAD图形管理的核心,合理运用图层命令可大幅提升图纸规范性。
- LAYER（图层特性管理器）：集中管理图层属性，包括开关、冻结、锁定、颜色、线型等，通过“新建图层”创建分类图层（如“墙体”“门窗”“标注”），并统一图层标准；使用“图层状态管理器”可保存图层配置，方便在不同图纸间调用。
- LAYERPMATCH（图层匹配）：将选定对象的图层属性匹配至目标对象，将“家具”图层中的对象快速匹配至“设备”图层，避免手动修改图层属性的繁琐操作。
- LAYISO（隔离图层）：仅显示选定对象所在的图层，隐藏其他所有图层，便于专注于特定图形的编辑；配合“LAYUNISO”可恢复显示所有图层。
文字与标注优化类命令
文字和标注的统一性直接影响图纸的专业性,相关命令可快速实现标准化。

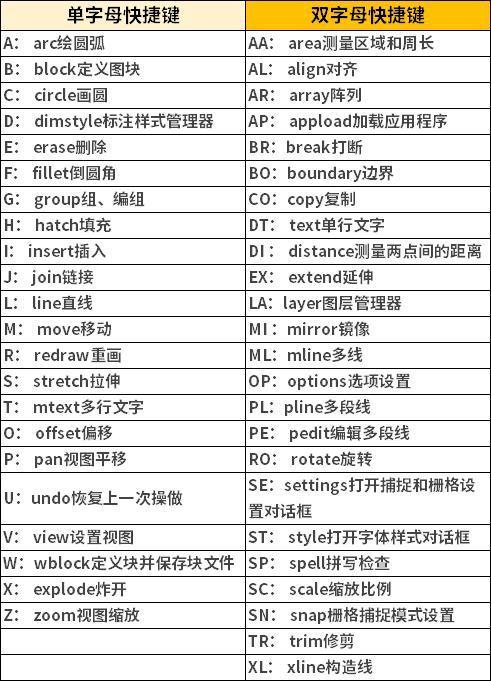

（图片来源网络，侵删）
- SCALETEXT（文字比例）：批量调整选定文字的高度比例，而无需单独修改每个文字对象，支持输入统一比例因子或匹配参考文字的高度，适用于不同比例视图的文字尺寸调整。
- DIMSTYLE（标注样式管理器）：创建或修改标注样式，可设置箭头样式、文字位置、主单位精度等参数，通过“替代”功能可临时调整局部标注样式，避免影响全局设置。
- FIND（查找和替换）：快速查找并替换文字内容、块属性或文字样式，将图纸中“砼”统一替换为“混凝土”，支持通配符搜索（如“门”可查找包含“门”的文字）。
块与外部参照管理类命令
块和外部参照的合理使用可减少重复绘图,但需定期管理以避免冗余。
- BLOCK（创建块）：将选定对象定义为块，并设置基点、插入单位等属性，通过“块编辑器”可动态修改块定义，所有引用该块的图形将自动更新。
- BLOCKICON（生成块图标）：为块生成预览图标，便于在“设计中心”或“选项板”中快速识别块内容。
- XREF（外部参照）：管理外部参照文件，可绑定、拆离或重载参照，执行“绑定”选项可将外部参照转换为内部块，确保图纸在传输时参照信息不丢失。

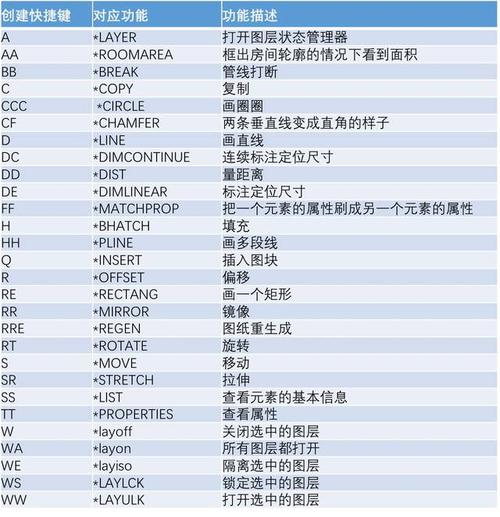

高级批量处理命令
针对复杂图纸,批量命令可大幅提升整理效率。
- FIELD（字段）：插入动态文字，如日期、图纸名称、对象属性等，字段可随图形变化自动更新（如面积字段随图形修改而重新计算）。
- SETVAR（系统变量）：查看或修改系统变量，如“FILEDIA”控制文件对话框显示，“LTSCALE”调整全局线型比例，通过批量修改系统变量可统一图形环境。
- SCRIPT（运行脚本）：执行预先编写的脚本文件（.scr），实现批量操作（如批量清理、批量打印），脚本文件需按命令行语法编写，PURGE A R *”表示清理所有未使用的命名对象。
注意事项
- 备份文件：执行清理或修改操作前，务必备份原图形文件，避免误操作导致数据丢失。
- 选择性清理：使用PURGE命令时，避免勾选“清理嵌套项目”以防止误删正在使用的子级对象。
- 图层标准：建立统一的图层命名规则（如“类别-子类”，如“墙体-外墙”），便于团队协作与后期维护。
- 版本兼容：若需在低版本CAD中打开图纸，避免使用高版本独有命令（如LAYOUTWIZARD在CAD 2007以下版本不可用）。
相关问答FAQs
Q1：如何快速删除图层中所有未被引用的块定义？
A：使用PURGE命令，在弹出的对话框中勾选“块”，然后点击“全部清理”，若块定义被其他对象引用，需先删除引用对象或使用BLOCK命令重新定义块以清理冗余定义。
Q2：为什么使用OVERKILL命令后部分重叠线段未被删除？
A：可能是容差设置过小，执行OVERKILL命令时，在“选项”对话框中将“间距公差”适当调大（如默认0.001可改为0.01），或勾选“优化多段线”选项以合并重叠线段，需确保线段类型一致（如直线与多段线不会被合并）。
