CAD图层设置命令怎么用?

在CAD软件中,图层设置是高效绘图和管理图形的核心工具,通过合理运用图层设置命令,用户可以实现对不同类型对象的分类控制、显示隐藏、编辑锁定等操作,从而大幅提升绘图效率和图纸规范性,图层设置命令主要通过“图层特性管理器”(LAYER命令)执行,以下从功能入口、核心参数设置、高级应用及操作技巧等方面展开详细说明。

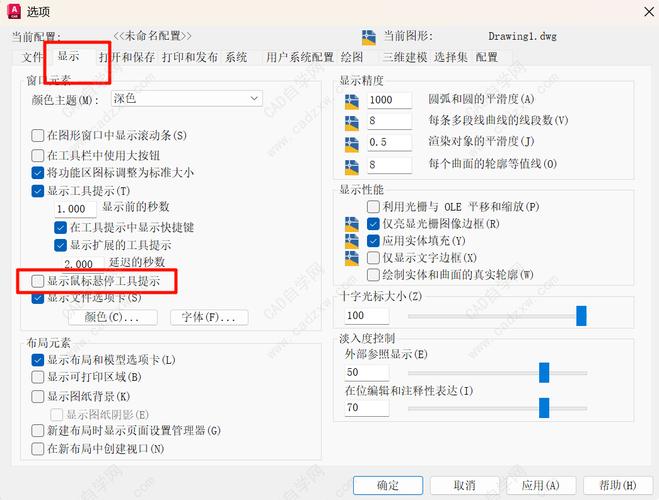

CAD图层设置命令怎么用?-图1
(图片来源网络,侵删)

图层设置命令的入口与基础操作

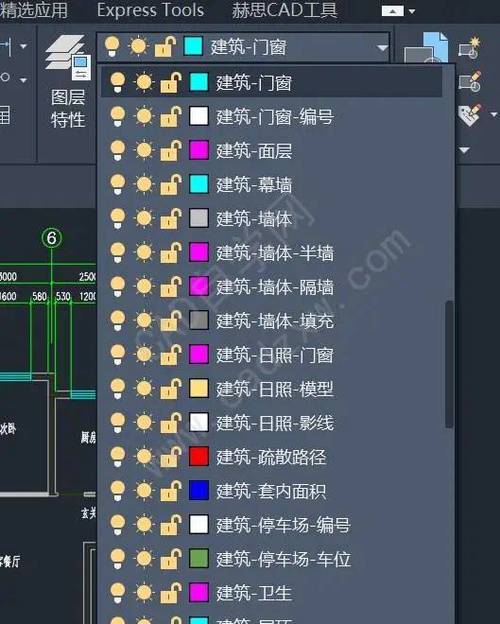

在CAD中,调用图层设置命令的主要方式有三种:一是通过功能区“常用”选项卡下的“图层”面板,点击“图层特性”按钮;二是输入命令行“LAYER”或快捷键“LA”,按回车键;三是直接使用“图层”工具栏的下拉列表进行快速图层切换。“图层特性管理器”是最全面的操作界面,支持图层的创建、修改、删除及批量管理,新建图层时,需点击“新建图层”按钮,默认生成名称为“图层1”的新图层,用户可自定义图层名称(如“轴线”“墙体”“门窗”等),建议使用中文名称或英文缩写,确保图层名称清晰易识别。

图层核心参数的详细设置

图层特性管理器中,每个图层包含多个关键参数,直接影响图形的显示与编辑:

  1. 颜色设置:点击图层“颜色”列的色块,可在“选择颜色”对话框中选择标准色、真彩色或配色系统颜色,不同图层通过颜色区分(如轴线用红色,墙体用黑色),便于快速识别对象类型。
  2. 线型设置:通过“线型”列加载或修改线型(如Continuous实线、Center中心线、DASHED虚线),若线型列表中无所需线型,需点击“加载”按钮从CAD线型库(acad.lin或iso.lin)中添加,并设置全局比例因子(LTSCALE)以调整线型疏密。
  3. 线宽设置:点击“线宽”列,在“线宽”对话框中选择合适的线宽(如0.13mm、0.30mm),打印时线宽设置可体现图形的层次感(如粗实线表示主要轮廓,细实线表示辅助线)。

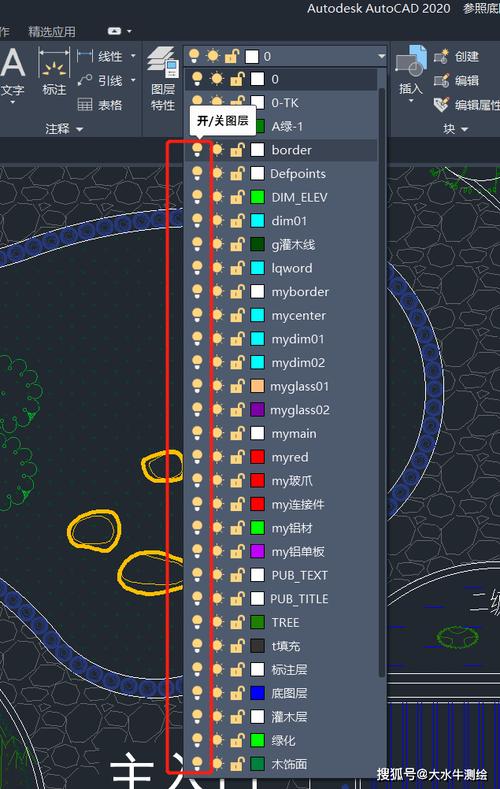

  4. 开/关状态:点击“开”列的灯泡图标,可控制图层中对象的显示(关闭后对象不显示,但参与计算)。
  5. 冻结/解冻:与开/关类似,但冻结图层不参与重生成和打印,适合复杂图形中暂时隐藏的图层,可提升运行速度。
  6. 锁定/解锁:锁定图层后,对象可见但不可编辑,防止误操作,常用于参考底图。
  7. 打印样式:设置图层中对象的打印特性(如颜色、灰度),需先在“打印样式表”中选择.ctb或.stb文件。

以下为常用图层参数设置示例表:

图层名称 颜色 线型 线宽 打印状态 用途说明
轴线 红色 CENTER 13mm 打印 定位轴线及尺寸线
墙体 黑色 Continuous 30mm 打印 建筑墙体轮廓
门窗 青色 Continuous 13mm 打印 门窗及家具
文字标注 绿色 Continuous 13mm 打印 文字与注释
参考图层 8色(灰) Continuous 13mm 不打印 外部导入参考底图

图层管理的高级应用技巧

  1. 图层状态管理:通过“图层状态管理器”可保存图层的当前设置(如颜色、线宽、开关状态),便于在不同绘图阶段快速切换图层配置,施工图状态”“打印状态”等。
  2. 图层过滤器:当图层数量过多时,可使用“新建特性过滤器”按名称、颜色、线型等条件筛选图层,或通过“新建组过滤器”手动将相关图层归类,快速定位目标图层。
  3. 图层匹配与转换:使用“LAYMCH”命令可将对象图层匹配至目标图层;“LAYTRANS”命令则可转换不同图形文件间的图层标准,实现图纸兼容。
  4. 隔离与合并:“LAYISO”命令可隔离所选对象,仅显示其所在图层;“LAYUNISO”恢复显示;“LAYMRG”支持将多个图层合并至一个目标图层,简化图层结构。

操作注意事项

  • 避免创建过多图层,一般图纸控制在20-30个图层内,结构过复杂会导致管理混乱。
  • 0图层默认存在,建议保留用于定义块对象的标准特性,避免直接在0图层绘图。
  • 对于外部参照(XREF)图形,可通过“图层特性管理器”中的“在外部参照中锁定图层”防止误改。

相关问答FAQs

Q1:为什么图层设置后线型显示仍为实线?
A:线型显示异常通常有两个原因:一是未正确加载所需线型(需在“线型”管理器中加载);二是线型比例因子(LTSCALE)过小或过大,导致线型密集或稀疏,可在命令行输入“LTSCALE”,根据图形尺寸调整比例值(一般设置为10-100),或通过“格式”-“线型”-“显示细节”修改全局比例因子。

CAD图层设置命令怎么用?-图2
(图片来源网络,侵删)

Q2:如何快速删除未使用的图层?
A:CAD中未使用的图层(即图层上无任何对象)可通过“PURGE”命令清理,输入命令后,勾选“清理嵌套项目”,在对话框中选择“图层”,点击“全部清理”即可,若某些图层无法删除(如0图层、DEFPOINTS图层),说明其被系统或块对象引用,需先清理相关对象或块后再操作。

CAD图层设置命令怎么用?-图3
(图片来源网络,侵删)
