CAD作为工程设计领域广泛使用的软件,其标注命令是确保图纸准确性和可读性的核心工具，掌握各种标注命令的使用方法，能够大幅提升绘图效率和设计质量，以下将详细介绍CAD中常用的标注命令及其应用场景。

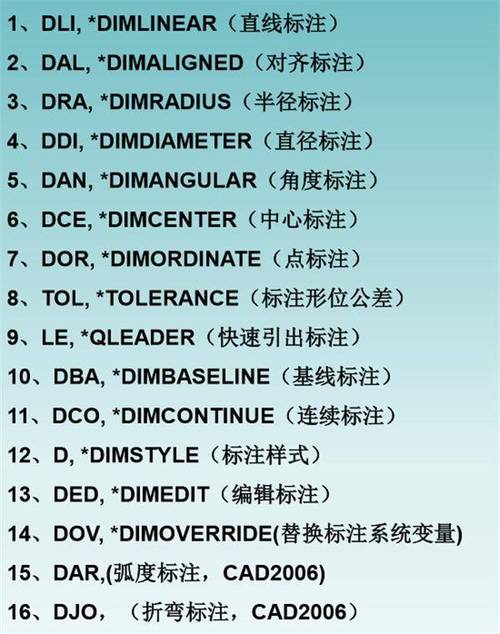

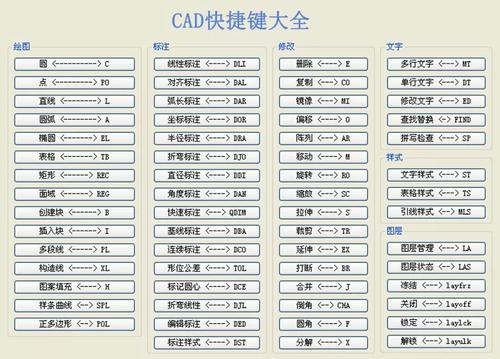

线性标注是最基础的标注类型,用于标注水平或垂直方向的尺寸，通过执行“DIMLINEAR”命令，用户可以指定第一条尺寸界线的原点、第二条尺寸界线的原点，然后放置尺寸线位置，该命令支持对齐标注，即当尺寸界线原点不处于水平或垂直位置时，尺寸线会自动与两点连线对齐，对齐标注的命令为“DIMALIGNED”，其操作流程与线性标注类似，但无需手动选择标注方向，适用于倾斜对象的尺寸标注。
连续标注和基线标注是两种高效的尺寸链标注方式,连续标注用于创建一系列首尾相连的尺寸，前一个标注的第二条尺寸界线作为下一个标注的第一条尺寸界线，执行“DIMCONTINUE”命令前，需先创建一个线性标注、对齐标注或角度标注作为基准，基线标注则是以同一基准点开始，标注多个对象的尺寸，所有尺寸共享第一条尺寸界线，使用“DIMBASELINE”命令时，同样需要先存在一个基准标注，系统会自动捕捉基准点，用户只需依次选择其他标注点即可。
角度标注用于测量两条直线、三个点或圆弧的角度，执行“DIMANGULAR”命令后，可选择两条直线（系统会自动延长至交点）、指定顶点和两个端点，或直接选择圆弧（标注圆弧的圆心角），标注结果会显示度、分、秒格式，用户可在标注样式管理器中调整角度格式和精度，对于圆或圆弧，还可使用“DIMARC”命令标注弧长，或使用“DIMJOGGED”命令进行折弯标注，适用于大半径圆弧的尺寸标注。
半径和直径标注是圆及圆弧的常用标注命令,半径标注通过“DIMRADIUS”命令执行，选择圆或圆弧后，尺寸线会通过圆心，并显示“R”前缀，直径标注使用“DIMDIAMETER”命令，显示“Φ”前缀，尺寸线通过圆心时可标注在圆内，否则需标注在圆外，对于大直径圆，可使用“DIMJOGGED”命令创建折弯标注，节省图纸空间，圆心标记命令“DIMCENTER”用于在圆或圆弧的圆心位置绘制十字标记或中心线，便于识别圆心位置。
坐标标注用于标注点相对于基准坐标系的X或Y坐标值,执行“DIMORDINATE”命令后，需指定要标注的点，然后沿X轴或Y轴拖动光标确定标注方向，坐标标注通常用于机械加工中的零件坐标定位，需确保当前坐标系与设计基准一致，使用时可通过“UCS”命令设置用户坐标系，确保标注结果的准确性。
引线标注用于添加注释或标注倒角、形位公差等特殊信息，执行“QLEADER”命令可快速创建简单引线，或通过“MLEADER”命令创建多行文字引线和块参照，引线样式可自定义箭头类型、引线线型、文字附着位置等，对于形位公差标注，需先执行“TOLERANCE”命令打开形位公差对话框，设置公差符号、值和基准，然后通过引线将其标注到对象上。
快速标注是CAD提供的批量标注工具,可快速创建多个标注，执行“QDIM”命令后，选择要标注的对象（如直线、圆、圆弧等），系统会自动识别标注类型并提示用户选择连续、并列、基线、坐标等标注方式，该命令特别适用于需要快速标注多个相同类型对象的场景，可显著减少重复操作。
尺寸公差和形位公差是保证零件精度的重要标注,尺寸公差可在标注样式管理器中设置公差类型（如对称、极限偏差、极限尺寸等），并输入上下偏差值，形位公差则通过特征控制框标注，包括公差项目符号、公差值、基准符号等要素，标注形位公差时，需确保基准符号已正确创建，并与设计基准一致。
标注样式管理器是统一图纸标注格式的核心工具,通过“DIMSTYLE”命令可打开标注样式管理器，创建新的标注样式或修改现有样式，用户可设置尺寸线、尺寸界线、箭头、文字、单位、公差等参数，确保图纸中所有标注符合统一标准，标注样式还可针对不同类型的标注（如线性、角度、半径等）设置子样式，实现更精细的控制。
表格标注用于创建工程图纸中的标题栏、明细栏等表格结构，执行“TABLE”命令可插入预设表格或自定义表格样式，支持合并单元格、调整列宽行高、输入文字等操作，表格数据可与外部Excel文件链接，实现数据同步更新，对于简单的参数列表，也可使用“TEXT”和“MTEXT”命令手动创建文本标注，配合“LINE”命令绘制表格线。
在标注过程中,还需注意标注的合理性和可读性，避免尺寸线交叉，尺寸界线应超出尺寸线2-3mm，文字高度通常为3.5mm，箭头大小与文字高度匹配，对于复杂图形，可使用图层管理标注，将不同类型的标注放置在不同图层中，便于显示和编辑，利用“DIMEDIT”和“DIMTEDIT”命令可编辑标注文字位置和内容，使用“DIMUPDATE”命令可将现有标注更新为当前标注样式。
相关问答FAQs：
-
如何修改CAD标注的箭头样式？
答：可通过“标注样式管理器”修改，执行“DIMSTYLE”命令，选择要修改的样式，点击“修改”按钮，在“符号和箭头”选项卡中设置箭头类型、大小等参数，也可使用“特性”面板（Ctrl+1）单独修改某个标注的箭头样式。 -
CAD中如何标注带有公差的尺寸？
答：方法有两种：一是通过“标注样式管理器”设置公差格式，在“公差”选项卡中选择公差类型（如极限偏差），输入上下偏差值；二是在标注完成后，双击标注打开“特性”面板，在“公差”区域手动设置公差类型和数值。
