在CAD软件中，对象特性命令（Properties）是编辑和管理图形对象的核心工具，它允许用户快速查看和修改选中对象的各项属性，从而提高绘图效率和精度，无论是简单的二维线条还是复杂的三维实体，通过对象特性命令都能实现精准的参数调整，本文将详细介绍该命令的功能、调用方式、操作界面及应用场景,并结合实例说明其操作技巧。
对象特性命令的调用方式
对象特性命令可通过多种方式调用,以适应不同用户的操作习惯：
- 功能区：在“常用”选项卡的“特性”面板中点击“特性”按钮；或在“视图”选项卡的“选项板”组中选择“特性”。
- 命令行：直接输入命令
PROPERTIES或快捷键Ctrl+1,按回车键执行。 - 快捷菜单：选中对象后右键单击，选择“特性”选项。
- 工具栏：在自定义工具栏中添加“特性”图标,点击调用。
调用命令后，系统会弹出“特性”选项板，该选项板会根据当前选中对象的类型动态显示可编辑的属性列表，若未选中任何对象，选项板将显示整个图形的属性（如全局比例、图层设置等）。
特性选项板的结构与功能
“特性”选项板是命令的核心操作界面,主要由以下几部分组成：
- 对象类型标识：选项板顶部显示当前选中对象的类型（如“直线”“圆”“多段线”等）及数量。
- 属性分类列表：属性按类别分组显示，包括“基本”“几何图形”等,点击类别名称可展开或折叠子项。
- 属性值编辑区：每个属性名称右侧对应其当前值，用户可直接修改数值、选择选项或通过下拉菜单调整。
以下为常见对象的属性分类及示例（以直线和圆为例）：
| 属性类别 | 直线属性示例 | 圆属性示例 |
|---|---|---|
| 基本 | 颜色、图层、线型、线宽 | 颜色、图层、线型、线宽 |
| 几何图形 | 起点X坐标、起点Y坐标、长度、角度 | 圆心X坐标、圆心Y坐标、半径、直径 |
| 其他 | 线型比例、厚度 | 面积、周长、填充样式 |
对象特性命令的核心功能与应用
-
修改基本属性
基本属性包括颜色、图层、线型等，通过特性选项板可快速调整，选中多条不同线型的直线，在“基本”类别中将“线型”统一改为“CENTER”，所有直线将立即更新，若需修改全局特性，可在未选中对象时调整“当前图层”“线型比例”等参数。 -
调整几何参数
对于尺寸类对象（如直线、圆、多边形），可直接修改几何参数，选中一条直线，在“几何图形”类别中修改“终点X”坐标值，直线长度和方向会实时更新，对于圆，输入新的半径值后,图形大小自动重绘。 -
特殊对象编辑
- 块参照：可编辑块的插入点、缩放比例、旋转角度及属性值。
- 文字、高度、对齐方式、倾斜角度等。
- 填充图案：调整比例、角度、孤岛检测方式等。
选中一个填充图案，在“基本”类别中将“比例”从1改为2,图案密度会立即减半。
-
快速选择与批量编辑

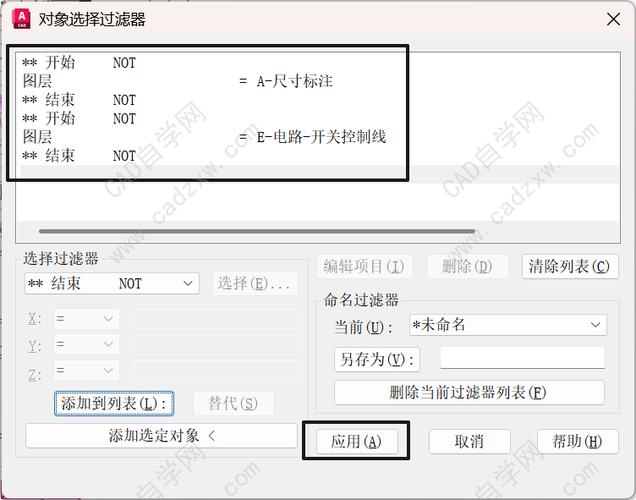

结合“快速选择”（QSELECT）命令，可按图层、颜色、对象类型等条件筛选对象，再通过特性命令统一修改，将“图层0”中所有红色圆的半径改为10，操作步骤为：使用“快速选择”筛选图层为0且颜色为红的圆，打开特性选项板,修改半径值为10。
（图片来源网络，侵删）
高级技巧与注意事项
- 特性匹配（MATCHPROP）
使用MATCHPROP命令（或“特性匹配”按钮）可将源对象的属性（如线型、颜色）复制到目标对象，操作类似Word中的“格式刷”。 - 快捷键操作
在特性选项板中，按Ctrl+Z可撤销修改，按Tab键切换属性编辑框。 - 动态输入联动
启用动态输入（DYN）时，修改几何参数会实时显示图形变化，便于预览效果。 - 注意事项
- 修改复杂对象（如三维实体）的某些属性可能导致图形错误，建议提前备份。
- 若属性呈灰色显示，表示该属性为只读（如多段线的顶点坐标需通过顶点编辑修改）。
相关问答FAQs
Q1: 为什么特性选项板中某些属性无法修改？
A: 属性无法修改通常由以下原因导致：1）属性为系统只读（如多段线的面积）；2）对象被锁定或冻结在某个图层；3）当前图形处于“外部参照”或“块编辑”模式,需检查对象状态或解锁图层后重试。
Q2: 如何通过特性命令快速修改多个对象的同一属性？
A: 可采用以下两种方法：1）按住Ctrl键选中多个对象，打开特性选项板，修改属性值后所有对象同步更新；2）使用“快速选择”命令筛选对象，再通过特性选项板批量修改，将所有“虚线”图层中的圆半径统一改为15，即可通过“快速选择”筛选图层为“虚线”且对象类型为“圆”,然后在特性选项板中修改半径值。
