在CAD软件中，图形比例放大命令是调整图形尺寸或显示范围的核心功能，常用于查看细节、适配打印布局或修改设计尺寸，以AutoCAD为例，比例放大主要通过SCALE命令和ZOOM命令实现，两者的应用场景和操作逻辑有所不同，SCALE命令用于实际改变图形对象的尺寸比例，而ZOOM命令仅调整视图的显示比例，不修改图形的实际尺寸，以下从命令原理、操作步骤、注意事项及扩展应用等方面展开说明。

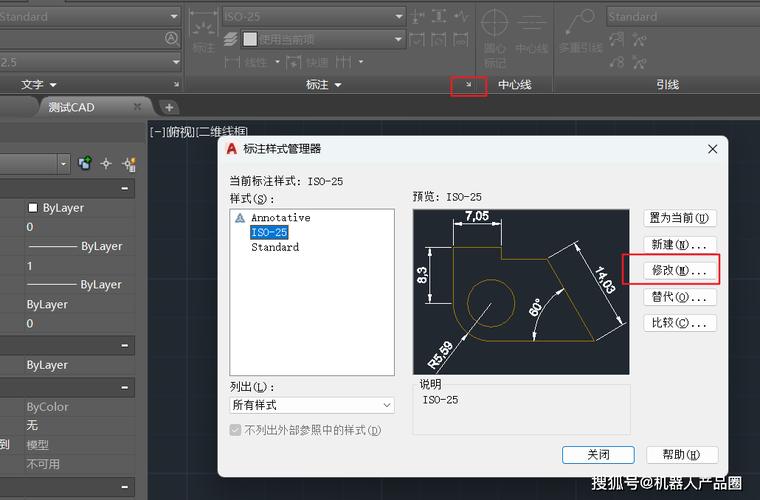

（图片来源网络，侵删）
SCALE命令：实际放大图形尺寸
SCALE命令通过对选中的对象进行等比例缩放，改变其真实尺寸，常需要指定基点（缩放的中心参考点）和比例因子，将一个长度为100的线段放大2倍，操作后实际长度变为200。
操作步骤
- 启动命令：在命令行输入
SCALE（或快捷键SC），或通过“修改”工具栏的“缩放”按钮。 - 选择对象：框选需要放大的图形，按回车键确认。
- 指定基点：捕捉图形中的关键点作为缩放中心（如端点、圆心），基点位置会影响缩放后图形的方向和位置。
- 输入比例因子：
- 直接输入数值（如
2表示放大2倍，5缩小至一半）； - 通过参照（
R选项）指定缩放后的实际尺寸，例如将一条长50的线段放大至100，可输入R，选择原长度50，再输入新长度100。
- 直接输入数值（如
注意事项
- 基点选择：基点不同，缩放后图形的位置差异显著，以左下角为基点放大图形，图形会向右上方扩展；以中心为基点则对称放大。
- 比例因子正负：正比例因子保持图形方向，负值（如
-1）可结合镜像翻转图形。 - 对象特性：块、外部参照等复杂对象需分解（
X命令）后再缩放，否则可能影响关联性。

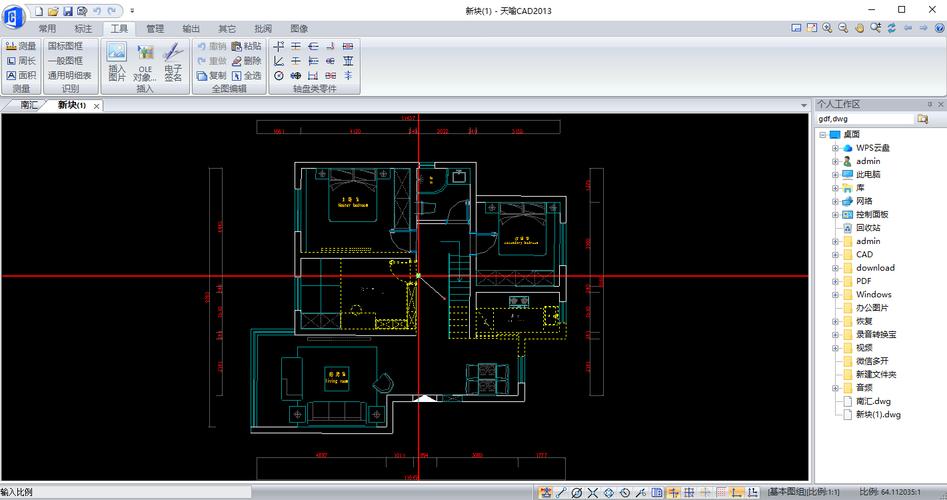

ZOOM命令：仅放大视图显示
ZOOM命令用于调整视图的可见范围，类似于“放大镜”效果，图形的实际尺寸不变，适合查看局部细节或全图布局。
常用选项及操作
| 选项 | 命令输入 | 功能说明 |
|---|---|---|
| 实时缩放 | ZOOM（默认） |
按住鼠标左键向上拖动放大，向下拖动缩小，右键取消操作。 |
| 窗口缩放 | ZOOM + W |
框选需要放大的区域，仅显示窗口内的图形。 |
| 动态缩放 | ZOOM + D |
显示生成图形的虚线框，调整框的大小和位置后回车，实现动态缩放。 |
| 范围缩放 | ZOOM + E |
最大化显示所有图形对象（包含超出绘图界限的部分）。 |
| 比例缩放 | ZOOM + S |
输入比例因子（如2X表示当前视图放大2倍，5XP表示相对于图纸空间缩放）。 |
应用场景
- 绘制复杂细节时，用
窗口缩放局部放大； - 需要查看整体布局时，用
范围缩放快速调整视图； - 打印预览前，通过
比例缩放调整视图比例适配纸张尺寸。
比例放进的扩展技巧
- 配合夹点编辑：选中对象后，拖动关键夹点可直接进行比例缩放，无需输入命令，适合快速调整。
- 布局空间缩放：在布局空间中，使用
ZOOM的XP选项（如1/20XP）可将模型空间图形按比例缩放至布局视口，适配打印比例。 - 批量缩放：结合
SELECT命令选择同类对象（如所有圆），再使用SCALE统一调整比例，提高效率。
相关问答FAQs
Q1：SCALE命令和ZOOM命令的本质区别是什么？如何选择使用？
A：SCALE命令会永久改变图形对象的实际尺寸（如将100mm的线段变为200mm），影响模型的物理属性；ZOOM命令仅调整视图的显示范围，图形实际尺寸不变，类似于“拉近镜头”，若需修改设计尺寸（如放大零件图适配加工要求），应使用SCALE命令；若仅为了查看细节或调整打印布局，则用ZOOM命令更高效。
Q2：缩放图形时基点选择错误导致位置偏移，如何快速修正？
A：若缩放后发现基点选择不当，可立即输入U命令撤销操作，重新执行SCALE命令并重新指定基点，若已进行其他操作，可通过“基点编辑”（BASE命令）调整基点位置，或使用“移动”（MOVE）命令将图形平移至正确位置，建议在缩放前锁定不相关图层,避免误选对象。
