在CAD软件中,中心线是绘制机械、建筑等图纸时不可或缺的元素，用于表示对称轴线、孔洞位置或参考基准，要使用中心线命令，首先需要明确不同CAD版本（如AutoCAD、浩辰CAD、中望CAD等）的命令位置和操作方式，以下将以AutoCAD为例，详细说明中心线命令的查找方法、操作步骤及相关技巧，同时兼顾其他CAD软件的共性操作。
在AutoCAD中,中心线命令通常位于“标注”菜单、“默认”选项卡或通过命令行直接输入，具体路径可能因版本差异略有不同，但核心功能一致，对于AutoCAD 2019及以上版本，用户可以通过以下方式找到中心线命令：
- 功能区选项卡：切换到“默认”选项卡，在“绘图”面板中找到“中心线”按钮（图标通常为一条虚线和两条短线的组合，部分版本可能归类于“构造线”或“几何图形”子面板中）。
- 菜单栏：若界面显示菜单栏，依次点击“标注”→“中心线”，部分版本可能将命令归置于“绘图”菜单下的“构造线”选项中。
- 命令行输入：这是最快捷的方式，直接在命令行输入
CENTERLINE或简化命令CLI（部分版本支持CENTER），按回车键即可激活命令。 - 工具栏：在经典工作空间中，可通过自定义工具栏调出“绘图”工具栏，其中包含中心线命令按钮。
对于其他CAD软件,如浩辰CAD或中望CAD，操作逻辑类似：浩辰CAD的中心线命令通常位于“绘图”选项卡的“中心线”工具组中；中望CAD则在“常用”选项卡的“绘图”面板提供相应按钮，若用户找不到命令，可通过软件内置的“搜索功能”（快捷键 Ctrl+K）输入“中心线”快速定位。
激活中心线命令后,操作步骤如下：
- 选择对象：根据提示选择需要添加中心线的对象，如圆、圆弧、直线或多段线，若直接在空白区域启动命令，则需手动指定中心线的起点和终点。
- 设置参数：部分版本会弹出“中心线”对话框，允许用户调整中心线的线型（如CENTER2、CENTERX2）、颜色、线宽等属性，默认情况下，中心线会自动延伸至对象轮廓外，用户可自定义延伸长度。
- 绘制方式：
- 自动创建：针对圆形或弧形对象，选择后系统会自动生成垂直于对象平面的中心线；
- 手动绘制：对于非圆形对象，需依次指定中心线的起点和通过点，系统会自动应用当前线型比例。
在使用中心线命令时,需注意以下技巧：
- 线型比例调整：若中心线显示为实线，可通过
LTSCALE命令调整全局线型比例，或通过CELTSCALE调用当前对象线型比例。 - 图层管理：建议将中心线放置在独立的图层（如“中心线”层），并设置合适的颜色和线型，便于后期修改和筛选。

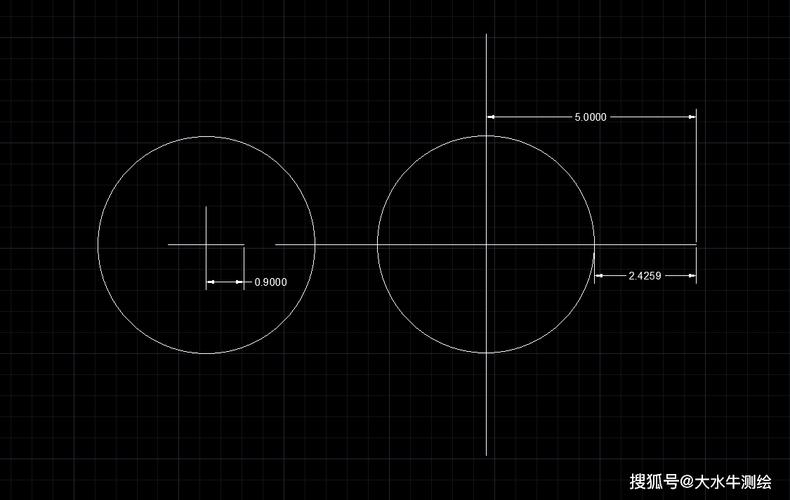

- 延伸控制：通过“中心线”对话框中的“延伸长度”选项，可统一设置中心线超出轮廓的距离，避免逐个调整。

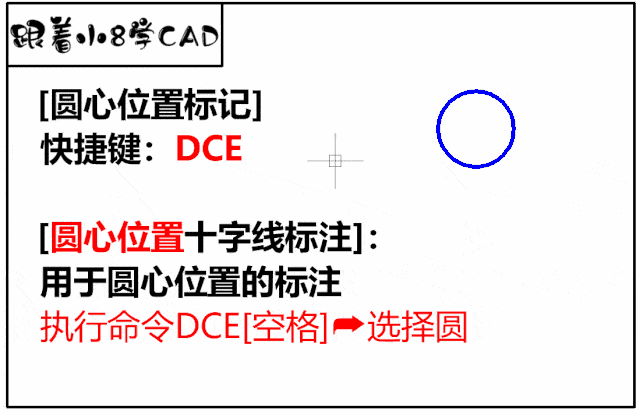

对于复杂图形,可结合“构造线”（XLINE）命令手动绘制中心线，再通过“线型”功能设置为虚线，AutoCAD 2020及以上版本提供了“几何图形”面板中的“中心标记”命令（CENTERMARK），用于为圆或圆弧添加十字中心标记，与中心线命令互补。
以下为不同CAD版本中心线命令的常见位置对比表：
| 软件版本 | 功能区路径 | 命令行输入 | 备注 |
|---|---|---|---|
| AutoCAD 2019-2023 | 默认选项卡→绘图→中心线 | CENTERLINE | 支持批量创建和参数化设置 |
| 浩辰CAD 2023 | 绘图选项卡→中心线工具组→中心线 | CLI | 需单独安装“机械版”插件支持高级功能 |
| 中望CAD 2023 | 常用选项卡→绘图→中心线 | CENTER | 与AutoCAD命令行一致 |
| AutoCAD经典模式 | 绘图工具栏→中心线按钮（需自定义添加） | CENTERLINE | 可通过 TOOLBAR 命令调出工具栏 |
若遇到中心线无法显示或显示异常的问题,通常可通过以下方式解决：检查线型比例是否合适、确认图层是否开启、验证线型文件（如acadiso.lin）是否正确加载，部分低版本CAD可能不支持“中心线”命令，需通过“直线”+“线型”组合手动绘制。
相关问答FAQs：
Q1：为什么CAD中绘制的中心线显示为实线，而不是虚线？
A：这通常是由于线型比例设置不当导致的，解决方法有两种：一是输入 LTSCALE 命令，将比例值调大（如10或20），使虚线间距增大；二是选中中心线对象，输入 CELTSCALE 命令，单独调整当前对象的线型比例，若仍无法解决，需检查线型是否为“BYLAYER”，并确认当前图层的线型已正确设置为虚线（如CENTER）。
Q2：如何为多个圆批量添加中心线？
A：以AutoCAD为例，激活“中心线”命令（CENTERLINE）后，命令行会提示“选择对象：”，此时输入“ALL”选择所有图形，或按住Ctrl键框选多个圆，系统会自动为符合条件的对象生成中心线，若需批量调整中心线长度，可在创建前通过“中心线”对话框设置统一的延伸参数；对于已存在的中心线，可使用“特性”面板（快捷键Ctrl+1）批量修改长度或延伸值。
