在CAD软件中,螺旋命令是绘制三维螺旋线或二维螺旋线的重要工具，广泛应用于机械设计（如弹簧、螺纹）、建筑设计（如旋转楼梯）及工业建模等领域，掌握其快捷键及操作方法能显著提升绘图效率，以下是关于CAD螺旋命令快捷键的详细说明，包括命令名称、操作步骤、参数设置及实用技巧。

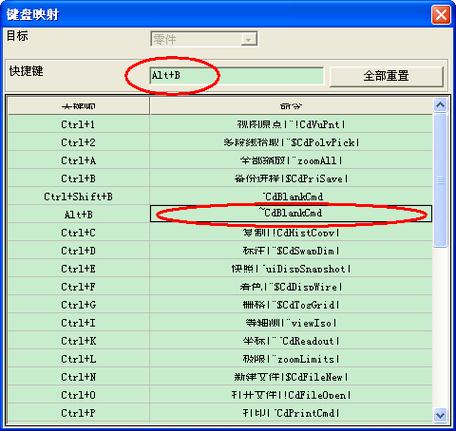

（图片来源网络，侵删）
螺旋命令的快捷键与入口
在主流CAD软件（如AutoCAD、浩辰CAD等）中，螺旋命令的快捷键为 HELIX，用户可通过以下方式调用该命令：
- 快捷键输入：在命令行直接输入
HELIX，按回车键确认。 - 功能区面板：切换到“三维建模”选项卡，在“绘图”面板中找到“螺旋”按钮。
- 工具栏：若已显示“三维建模”工具栏，可直接点击螺旋图标。
不同CAD版本的操作入口可能略有差异,但快捷键 HELIX 均通用，建议优先通过命令行调用，以提高操作速度。
螺旋命令的操作步骤与参数设置
执行 HELIX 命令后，命令行会提示用户依次定义螺旋线的底面半径、顶面半径和螺旋特性（如圈数、高度等），以下是详细操作流程及参数说明：
定义底面半径
命令行提示：“指定底面的中心点：”

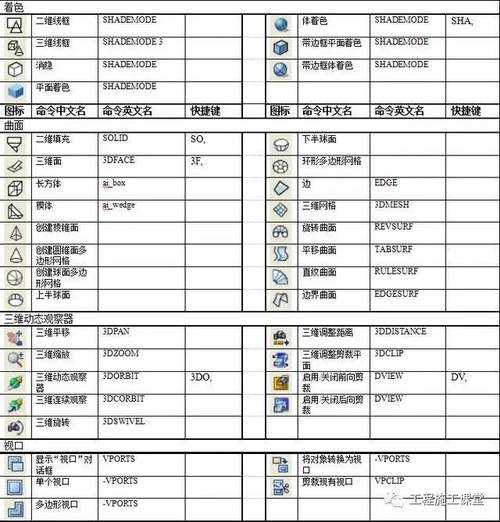

（图片来源网络，侵删）
- 在绘图区点击或输入坐标确定螺旋线底面的中心点。
- 随后提示：“指定底面半径或 [直径(D)]：”
- 直接输入数值为半径值,或输入
D选择直径模式（输入直径值后需除以2得到半径）。 - 动态拖动鼠标可预览半径大小,点击确认。
- 直接输入数值为半径值,或输入
定义顶面半径
完成底面半径后,命令行提示：“指定顶面半径或 [直径(D)]：”
- 若螺旋线为圆柱螺旋（顶底面半径相同），直接按回车键即可。
- 若为圆锥螺旋（顶底面半径不同），输入顶面半径值或拖动鼠标调整。
设置螺旋特性
顶面半径定义后,命令行进入关键参数设置阶段：
“指定螺旋的高度或 [轴端点(A)/圈数(T)/圈高(H)/扭曲(W)]：”
以下是各参数的含义及操作方法：
- 高度：输入螺旋线的总高度（沿Z轴方向），按回车键确认，若输入正值，螺旋线向上延伸；负值则向下延伸。
- 轴端点(A)：通过指定螺旋轴的端点来定义高度和方向，适用于非垂直Z轴的螺旋线。
- 圈数(T)：设置螺旋线的总圈数（默认为3圈），输入
T后，按提示输入圈数值（如输入5表示5圈）。 - 圈高(H)：设置每圈螺旋的高度（圈数=总高度/圈高），输入
H后，输入单圈高度值，系统将自动计算圈数。 - 扭曲(W)：控制螺旋线的旋转方向，默认为“顺时针”（CW），输入
W可切换为“逆时针”（CCW）。
示例：绘制底面半径50、顶面半径30、高度100、5圈的顺时针螺旋
- 输入
HELIX，回车。 - 指定底面中心点（如坐标原点0,0）。
- 输入底面半径
50，回车。 - 输入顶面半径
30，回车。 - 输入圈数
T，回车，再输入5，回车。 - 输入高度
100，回车，完成绘制。
螺旋命令的实用技巧与注意事项
- 二维螺旋线绘制：若需绘制二维螺旋（如平面弹簧），可将高度设为0，此时螺旋线将退化为二维平面螺旋。
- 参数化修改：绘制完成后，双击螺旋线可打开“特性”面板，修改底面半径、顶面半径、圈数等参数，图形将实时更新。
- 与实体结合：通过“扫掠”（SWEEP）命令将二维轮廓（如圆形、多边形）沿螺旋线路径扫掠，可生成弹簧、螺纹等三维实体。
- 坐标系影响：若螺旋线方向不符合预期，可通过切换用户坐标系（UCS）调整Z轴方向，再绘制螺旋。
- 快捷键扩展：在绘制螺旋过程中，按
F8可切换正交模式，确保螺旋线垂直或水平延伸；按F10启用极轴追踪，便于精确控制半径和高度。
螺旋命令参数速查表
| 参数选项 | 命令行提示关键词 | 功能说明 |
|---|---|---|
| 底面半径 | 底面半径 | 螺旋线底面的圆半径，支持输入数值或动态拖拽 |
| 顶面半径 | 顶面半径 | 螺旋线顶面的圆半径，与底面半径相等时为圆柱螺旋，不等时为圆锥螺旋 |
| 高度 | 高度 | 螺旋线沿Z轴的总延伸长度 |
| 圈数 | 圈数(T) | 螺旋线的总圈数（默认3圈），需输入 T 后指定数值 |
| 圈高 | 圈高(H) | 单圈螺旋的高度，圈数=总高度/圈高，需输入 H 后指定数值 |
| 扭曲方向 | 扭曲(W) | 控制旋转方向，CW为顺时针，CCW为逆时针，默认CW |
| 轴端点 | 轴端点(A) | 通过指定螺旋轴端点调整高度和方向，适用于非垂直Z轴的螺旋线 |
相关问答FAQs
Q1：如何绘制二维平面螺旋线？
A：在执行HELIX命令时，将“高度”参数设置为0即可，具体步骤：输入HELIX后，指定底面中心和半径，顶面半径可设为与底面相同或不同，然后在提示“指定螺旋的高度”时直接按回车键（默认高度为0），系统将生成二维平面螺旋线。

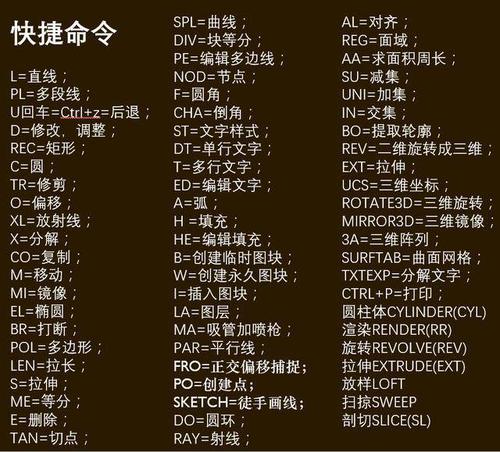

（图片来源网络，侵删）
Q2：螺旋线绘制完成后如何修改圈数和高度？
A：双击已绘制的螺旋线，打开“特性”面板（快捷键Ctrl+1），在“几何图形”选项中，可直接修改“圈数”和“总高度”的数值，图形会实时更新，若需动态调整，也可使用“夹点编辑”：选中螺旋线后，拖动顶面半径夹点可调整半径，拖动高度夹点可调整总高度。
