在CAD软件中,按比例放大图形是日常设计中常用的操作，主要通过“缩放”命令（SCALE）实现，该命令允许用户根据指定比例因子或参照对象调整图形大小，同时保持原有比例关系，适用于建筑、机械、电子等多领域的设计需求，以下是关于CAD按比例放大命令的详细说明及操作步骤。

缩放命令的基本用法

缩放命令的核心是比例因子，即输入大于1的数值放大图形，输入0到1之间的数值缩小图形，输入“2”可将图形放大至原尺寸的两倍，输入“0.5”则缩小至一半，操作步骤如下：

1. 启动命令：在命令行输入“SCALE”或点击“修改”工具栏中的缩放图标（通常为一个矩形加箭头）。
2. 选择对象：通过窗口选择或框选方式选中需要放大的图形，按回车键确认。
3. 指定基点：选择一个固定点作为缩放的基准，通常选择图形的特征点（如端点、交点或中心点），基点位置会影响缩放后图形的位置。
4. 输入比例因子：根据需求输入比例值，或通过参照（参照选项）基于现有对象长度确定比例。

缩放命令的两种模式

直接输入比例因子

适用于明确知道放大倍数的情况,将一个长100mm的矩形放大至150mm，比例因子为1.5，操作时需注意：

• 比例因子为正数时,图形沿基点向四周均匀放大；
• 若需沿单一方向放大（如仅拉伸宽度），需结合“拉伸”命令（STRETCH）。

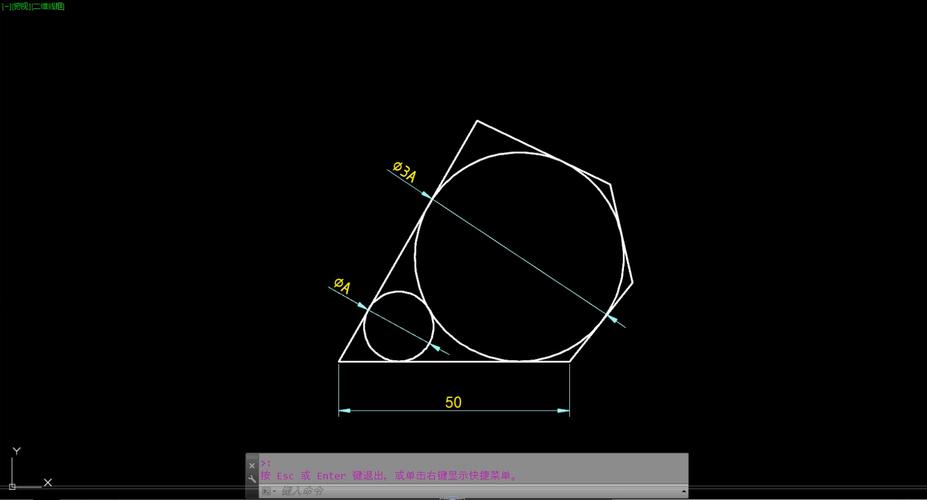

参照模式（Reference）

适用于需要将图形缩放到与已知对象相同长度的情况,将一条线段与另一条长度为200mm的线段对齐，操作步骤：

• 执行缩放命令后,选择对象并指定基点；
• 输入“R”激活参照模式；
• 指定参照长度（如选择原线段的两端点）；
• 输入新长度（如200），系统自动计算比例因子并缩放图形。

缩放命令的高级技巧

1. 动态缩放：结合“实时缩放”（ZOOM）命令，在缩放过程中动态预览效果，避免反复调整。
2. 夹点缩放：选中图形后，点击夹点（控制点），通过拖动或输入比例值快速缩放，适用于简单图形。

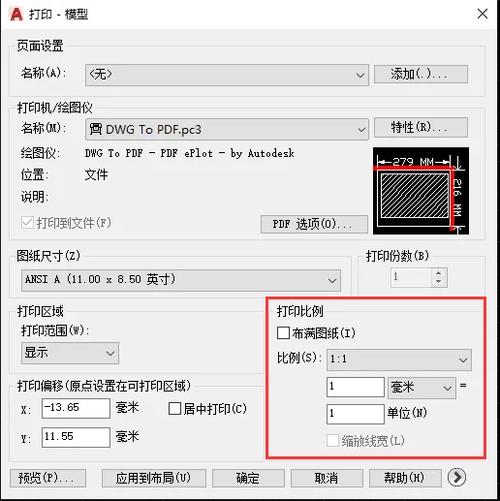

3. 布局空间缩放：在图纸布局（Layout）中，使用“视口缩放”命令（VP）调整视口内图形比例，确保打印尺寸准确。

常见问题与注意事项

• 基点选择错误：若基点选择不当，可能导致图形偏离预期位置，建议选择图形的几何中心或关键交点。
• 比例因子混淆：误将缩小比例输入为放大值（如输入0.5当作放大），需明确比例因子的逻辑关系。
• 非等比例缩放：默认缩放命令保持XY轴等比例，若需单独调整X或Y轴比例，需使用“拉伸”或“自由缩放”（非均匀缩放）插件。

不同CAD版本的差异

• AutoCAD：经典版和2020版以上界面略有不同，但命令核心一致，可通过“快捷键+命令行”高效操作。
• 中望CAD：操作逻辑与AutoCAD基本一致，但缩放命令图标可能位于“常用”选项卡。
• 浩辰CAD：支持“批量缩放”功能，可同时选中多个对象并统一设置比例因子。

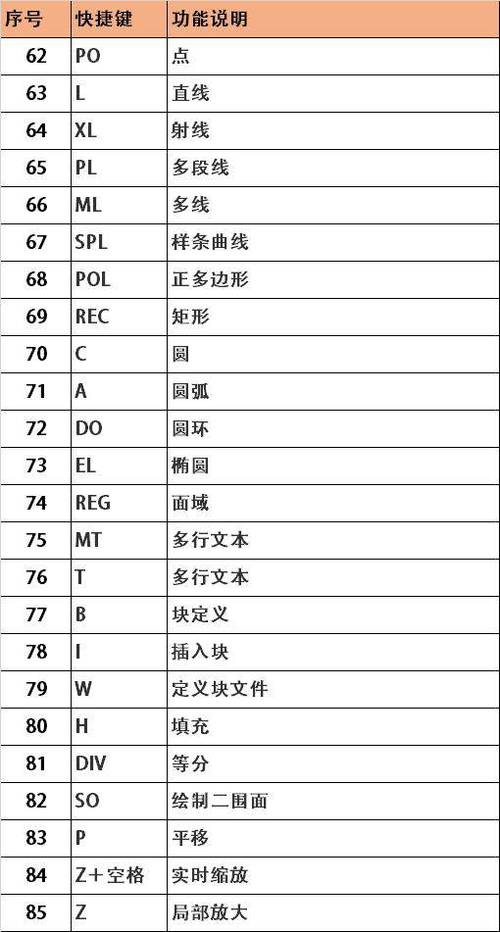

以下是缩放命令参数的快速参考表：

相关问答FAQs

Q1：如何将CAD图形按指定尺寸放大，例如将一个50mm的圆放大至100mm？
A1：使用参照模式缩放：

1. 输入“SCALE”命令，选中圆后指定圆心为基点；
2. 输入“R”激活参照模式，选择圆上两点（直径），输入原长度“50”；
3. 输入新长度“100”，系统自动将圆放大至直径100mm。

Q2：缩放后图形位置偏移，如何保持基点位置不变？
A2：确保缩放前正确选择基点（如圆心、矩形角点），且基点应位于图形的关键位置，若已偏移，可通过“移动”命令（MOVE）将图形调整回原位，或使用“基点”选项重新指定基准点。
