CAD缩放参照命令是AutoCAD中一种非常实用的精确缩放工具,它允许用户通过指定参照长度和新长度来按比例缩放对象，而无需手动计算缩放比例，这一命令特别适用于需要根据已知尺寸调整图形大小的场景，例如在导入非标准比例的图纸时统一比例，或根据实际尺寸调整设计草图，与常规的缩放命令不同，参照缩放不依赖基点和比例因子，而是通过两个关键长度值来确定缩放比例，从而确保图形的精确性和准确性。

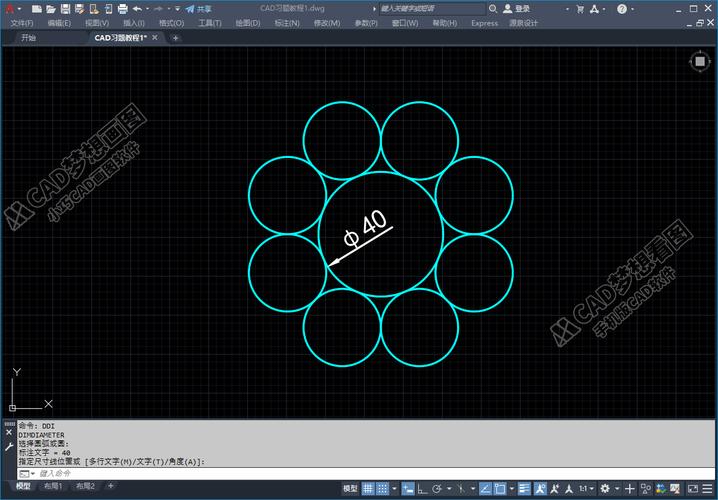

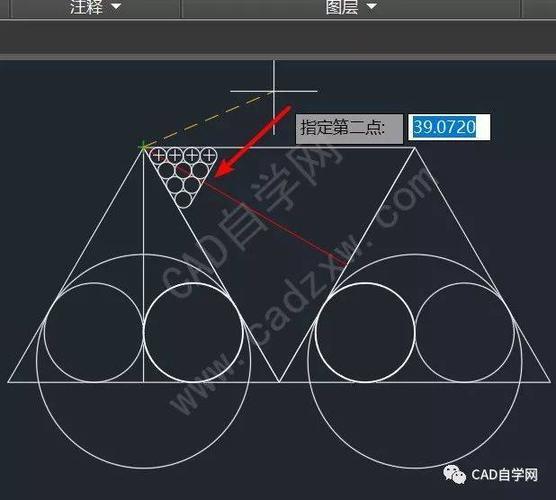

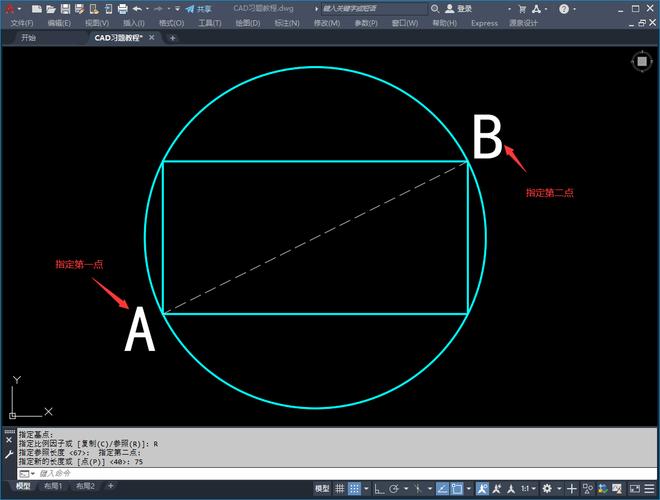

使用CAD缩放参照命令的基本步骤如下：通过命令行输入“SCALE”或点击修改工具栏中的缩放图标，激活命令；选择需要缩放的对象并按回车键确认；系统会提示“指定基点”，用户需选择一个作为缩放基准点的位置（该点将在缩放过程中保持不变）；随后，系统切换到参照模式，提示“指定参照长度”，此时用户可以通过两种方式定义参照长度：一是直接输入一个数值，二是通过拾取两个点来确定当前图形中的某段实际长度；系统会提示“指定新长度”，用户需输入参照长度对应的目标长度值，系统将自动计算缩放比例并完成缩放操作，若一条线段当前显示长度为100，但实际应为200，用户可将参照长度设为100，新长度设为200，图形将自动放大一倍。
在实际应用中,CAD缩放参照命令的灵活性体现在其多种输入方式上，对于已知精确尺寸的图形，用户可直接输入参照长度和新长度的数值；对于复杂图形，可通过捕捉端点、中点等特征点来定义参照长度，确保精度，该命令还支持动态预览，在指定新长度后，用户可通过移动鼠标实时查看缩放效果，确认无误后再按回车键执行，需要注意的是，参照长度和新长度的单位必须一致，否则会导致比例计算错误，基点的选择直接影响缩放后的图形位置，建议选择关键特征点（如交点、圆心等）以避免图形偏移。
以下是CAD缩放参照命令的常见操作场景及注意事项的对比说明：
| 操作场景 | 操作要点 | 注意事项 |
|---|---|---|
| 调整导入图纸的比例 | 选择图纸中已知长度的线段； 参照长度设为图纸标注值； 新长度设为实际需要的尺寸。 |
确保原图纸标注单位与当前绘图单位一致，避免比例换算错误。 |
| 按实际尺寸缩放设计草图 | 捕捉草图中的关键线段两端点定义参照长度； 输入该线段的实际长度作为新长度。 |
草图需存在明确的几何特征点，否则参照长度难以准确定义。 |
| 统一多个不同比例的图块 | 选择需调整的图块； 以图块中的某段标准长度为参照； 统一缩放至相同新长度。 |
确保所有图块的参照长度定义方式一致，否则缩放后比例可能仍不匹配。 |
尽管CAD缩放参照功能强大,但在使用时仍需避免常见错误，若参照长度输入为0，系统会报错提示“无效距离”，因此需确保参照长度为非零值，在三维模型缩放中，参照命令仅适用于当前视图平面，若需整体缩放，建议使用“SCALE”命令的“三维”选项或“三维缩放”工具，对于动态块或外部参照对象，缩放操作可能会影响其参数关联性，建议提前备份或解除外部参照绑定。
相关问答FAQs：
Q1：CAD缩放参照命令与常规SCALE命令有何区别？
A1：常规SCALE命令需直接输入比例因子（如0.5表示缩小一半），而参照命令通过指定参照长度和新长度间接计算比例因子，无需手动计算，更适合基于实际尺寸的精确缩放，参照命令支持动态预览，操作更直观。
Q2：使用参照缩放时，如何确保基点选择正确？
A2：基点是缩放过程中的固定参考点，其选择直接影响图形的最终位置，建议选择图形中的关键特征点（如端点、交点、圆心等），或根据后续设计需求选择与其它对象对齐的点，若基点选择不当，可能导致缩放后图形位置偏移，需配合“对象捕捉”功能提高精度。
