在CAD软件中,比例命令（SCALE）是一项基础且核心的编辑工具，主要用于调整对象的大小，使其按指定比例进行放大或缩小，无论是绘制建筑图纸、机械零件还是工业设计，精确控制图形比例都是确保设计准确性和规范性的关键，下面将从命令功能、操作步骤、应用场景、注意事项及技巧等方面详细解析CAD中的比例命令。
比例命令的基本功能
比例命令允许用户基于一个基点,将选中的对象按给定的比例因子进行缩放，比例因子大于1时对象放大，小于1时对象缩小，该命令适用于线性对象（如直线、多段线）、曲线（如圆弧、样条曲线）以及块、文字等复杂对象，需要注意的是，比例命令仅改变对象的几何尺寸，而不改变其位置属性（除非基点选择不当导致视觉位移），同时对象的图层、线型等属性也会保持不变。
比例命令的操作步骤
-
启动命令：在CAD中，可通过以下方式启动比例命令：
- 命令行输入
SCALE（快捷键SC）后按回车； - 功能区“修改”面板中点击“比例”按钮；
- 右键单击选中的对象,选择“缩放”选项。
- 命令行输入
-
选择对象：启动命令后，根据提示选择需要缩放的对象，可使用窗选、点选或交叉选择等方式，完成后按回车确认。
-
指定基点：基点是缩放操作的参考点，对象将以该点为中心进行缩放，基点的选择直接影响缩放后的效果，

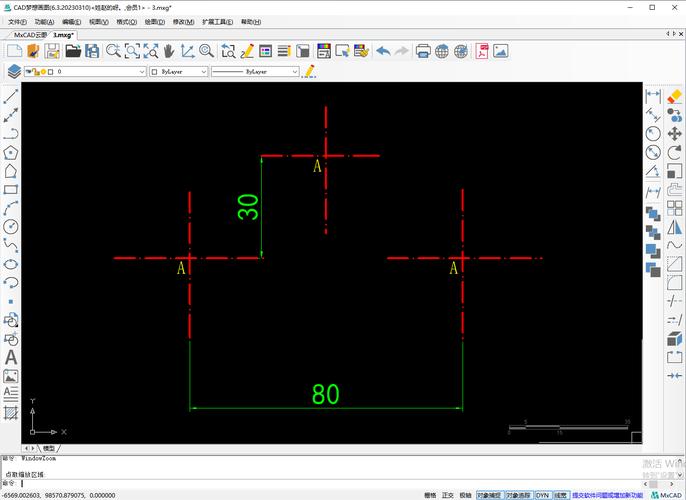

（图片来源网络，侵删）- 缩放建筑平面图时,通常选择墙体角点作为基点，确保整体布局不变；
- 缩放机械零件时,可选择圆心或对称中心点，保持零件的相对位置关系。
-
输入比例因子：基点指定后，命令行提示“指定比例因子或[复制(C)/参照(R)]”，此时可直接输入数值作为比例因子，例如输入
2表示放大2倍，输入5表示缩小为原来的50%，若选择“参照(R)”选项，可通过参照长度和新长度来计算比例因子，适用于不确定具体比例但需匹配实际尺寸的场景（如将100mm的线段缩放为150mm）。 -
确认操作：输入比例因子后按回车，完成缩放，若选择“复制(C)”，则会在保留原对象的同时创建缩放后的副本。
比例命令的应用场景
-
图纸比例调整：在绘制不同比例的图纸时，如将1:100的平面图调整为1:50，可通过比例命令整体放大2倍，快速适应出图需求。
-
模型尺寸修改：机械设计中，若零件尺寸需要调整（如轴径从Φ20改为Φ30），可使用比例命令快速缩放相关轮廓线，同时配合“参照”选项确保关键尺寸准确。
（图片来源网络，侵删） -
块与外部参照缩放：当插入的块或外部参照比例不匹配时，可通过比例命令调整其大小，但需注意块定义的缩放特性，避免出现异常变形。
-
三维模型处理：在三维建模中，比例命令可用于调整模型的整体或局部尺寸，例如将建筑模型的高度按比例缩放以符合设计要求。
注意事项与技巧
-
基点选择的重要性：错误的基点选择可能导致对象位置偏移，以对象左下角为基点缩放时，若基点未与坐标系原点对齐，缩放后对象可能偏离原位置，建议使用对象捕捉功能（如端点、中点、圆心）精确选择基点。
-
参照选项的灵活应用：当比例因子难以直接计算时，使用“参照”选项可简化操作，将一条长度为120的线段缩放为180，可选择“参照”，依次指定原长度120和新长度180，CAD自动计算比例因子1.5。
-
非均匀缩放的影响：比例命令默认进行均匀缩放（即X、Y、Z轴比例相同），若需非均匀缩放（如仅缩放X轴方向），需使用“拉伸”（STRETCH）命令或“自由变形”工具，否则可能导致对象变形（如圆变为椭圆）。
-
与视图缩放的区别：比例命令是修改对象实际尺寸，而视图缩放（ZOOM）仅改变视觉显示大小，不改变对象的真实尺寸，两者需区分使用，避免混淆。
-
块属性缩放：若缩放包含属性的块，属性文字的大小可能不会随块同步缩放，此时需在块定义中设置属性的高度为“自适应”，或单独调整属性文字比例。
比例命令与其他命令的配合使用
- 与移动（MOVE）命令结合：缩放后若需调整对象位置，可先使用比例命令，再通过移动命令微调位置。
- 与阵列（ARRAY）命令结合：对缩放后的对象进行阵列，可生成按比例变化的复杂图形，如放射状布局的零件。
- 与标注关联：缩放对象后，若尺寸标注未自动更新，需使用“标注更新”（DIMUPDATE）命令或确保标注样式设置为“对象跟随”。
常见问题与解决方法
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 缩放后对象位置偏移 | 基点选择不当 | 重新选择基点，使用对象捕捉功能 |
| 比例缩放后尺寸标注未更新 | 标注未与对象关联 | 检查标注样式，使用“关联标注”选项 |
| 块缩放后属性文字大小异常 | 属性定义未设置自适应 | 编辑块定义，修改属性高度为“特性”中的“缩放” |
相关问答FAQs
Q1：为什么使用比例命令缩放后，对象的尺寸标注没有变化？
A：这通常是因为尺寸标注与对象的关联性被破坏，在CAD中，若标注对象时未开启“关联标注”功能，或缩放后手动修改了对象尺寸，标注不会自动更新，解决方法：确保标注样式中的“对象”选项勾选“关联”，或在缩放后使用“DIMREGEN”命令重新生成标注。

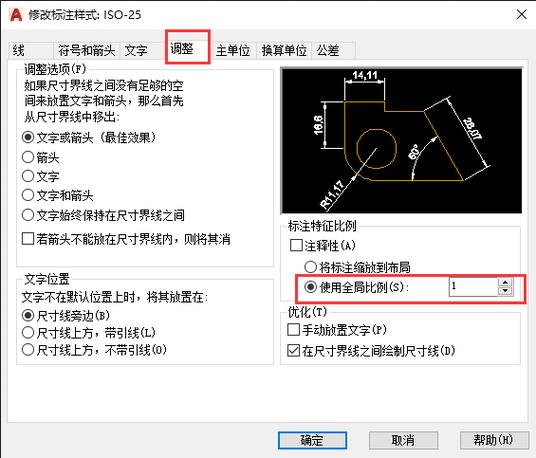

Q2：如何将对象按图纸比例缩放，同时保持文字和标注的大小不变？
A：文字和标注的大小应独立于图形比例，以保持图纸的可读性，建议分两步操作：首先使用比例命令缩放图形对象（如墙体、家具），然后单独调整文字和标注的高度（或在标注样式中设置固定高度），若需批量调整，可使用“特性匹配”（MATCHPROP）命令将文字样式统一设置为不随块缩放。
