CAD中的多线命令（MLINE）是一种高效绘制多条平行线的工具，常用于建筑、机械等领域的墙体、管道、电路等设计，其核心优势在于通过一次性绘制多条平行线，减少重复操作，提高绘图效率，以下是多线命令的详细使用方法，包括参数设置、样式管理、编辑技巧及注意事项。

（图片来源网络，侵删）

多线命令的基本调用与参数设置

多线命令的调用方式主要有三种：

命令行输入：在CAD命令行直接输入 MLINE（或简化命令 ML），按回车键。

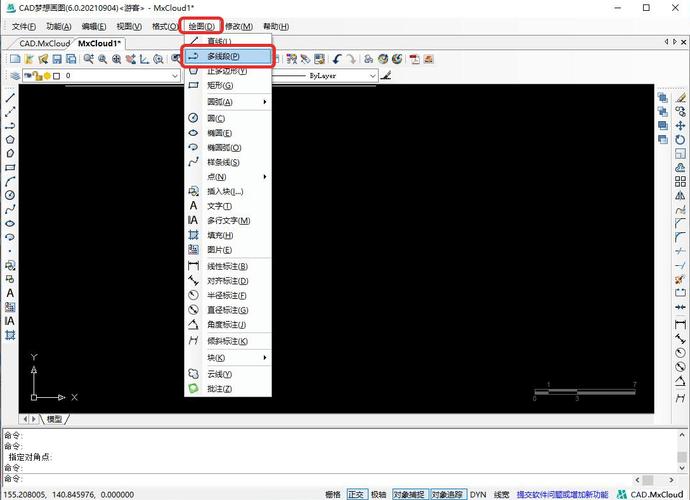

功能区菜单：依次点击“常用”选项卡→“绘图”面板→“多线”按钮。
工具栏：在经典模式下，通过“绘图”工具栏找到“多线”图标。

调用命令后，命令行会提示指定起点，此时需先设置多线参数，常用参数包括：

对正方式（J）：控制多线的基准位置，分为三种：
- 上（T）：多线顶点与鼠标位置对齐。
- 无（Z）：多线中心线与鼠标位置对齐（默认）。
- 下（B）：多线底边与鼠标位置对齐。
比例（S）：控制多线间距的缩放比例，默认比例为20，若设置比例为2，实际间距将扩大两倍。
样式（ST）：调用已定义的多线样式，默认为“STANDARD”。

操作示例：
绘制一条宽度为240mm（建筑墙体常用厚度）的多线，步骤如下：

输入 ML，按回车键。
输入 J，选择 Z（中心对正）；输入 S，设置比例为24（默认比例20×1.2=240mm，需根据实际单位调整）。
指定起点，移动鼠标绘制多线,按回车键结束。

多线样式的自定义与管理

默认多线样式仅由两条平行线组成，无法满足复杂需求（如带填充的墙体、不同线型的组合），此时需通过“多线样式”功能自定义样式。

（图片来源网络，侵删）

多线样式的创建

调用方式：命令行输入 MLSTYLE，或通过“格式”菜单→“多线样式”。
操作步骤：
- 在“多线样式”对话框中点击“新建”，输入样式名称（如“墙体”）。
- 点击“添加”，在“元素特性”中添加或删除线条：
  - 点击“添加”，新增一条线，可设置其偏移量（如120mm和-120mm，形成240mm宽墙体）、颜色和线型。
  - 选中某条线后，可点击“删除”移除。
- 在“多线特性”中设置封口形式（直线、外弧、内弧）和填充颜色（如墙体填充灰色）。
- 点击“保存”并“确定”，将样式加载到当前图形。

多线样式的修改与加载

修改样式后，需点击“保存”并“置为当前”才能生效。
若需调用其他图形中的样式，可通过“加载”按钮导入 .mln 格式文件。

常见样式参数表：
| 样式名称 | 元素数量 | 偏移量（mm） | 封口形式 | 填充颜色 |
|----------|----------|--------------|----------|----------|
| STANDARD | 2 | 0.5, -0.5 | 无 | 无 |
| 墙体 | 3 | 120, 0, -120 | 直线 | 灰色 |
| 门窗线 | 4 | 50, 25, -25, -50 | 无 | 无 |

多线的绘制与编辑技巧

绘制注意事项

闭合多线：绘制过程中输入 C 可闭合多线，起点与终点自动连接。
放弃操作：输入 U 可撤销上一步绘制。
动态调整：绘制时可通过鼠标实时调整多线方向和长度。

多线的编辑方法

多线绘制后常需修剪、延伸或修改节点，CAD提供专用编辑工具：

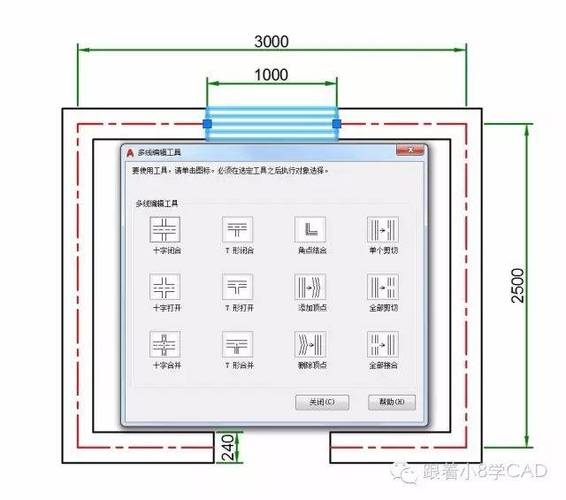

多线编辑（MLEDIT）：
- 调用方式：命令行输入 MLEDIT，或通过“修改”→“对象”→“多线”。
- 编辑类型包括：十字闭合、十字打开、T形闭合、角点结合等，用于处理多线交叉处的连接。
分解多线（EXPLODE）：
- 多线为整体对象，无法直接修剪，输入 EXPLODE 可将其分解为单一线条，再使用常规修剪命令（TRIM）。
特性匹配（MATCHPROP）：
将一个多线的样式、比例等属性复制到另一个多线，操作方法与普通对象匹配相同。

多线与其他对象的协同

与块、文字等对象结合时，需注意多线的填充和线型可能遮挡下层对象，建议在绘制多线后调整图层顺序（DRDER命令）。

多线使用的常见问题与解决

多线显示异常：
（图片来源网络，侵删）
- 原因：比例设置过大或过小，或样式未正确加载。
- 解决：检查比例值（如单位为mm时，240mm墙体比例应设为24），并在“多线样式”中确认样式状态为“当前”。
多线无法修剪：
- 原因：未使用多线专用编辑工具或未分解多线。
- 解决：优先使用 MLEDIT 编辑；若需复杂修剪，先分解多线再操作。
