在CAD软件中,缩小比例是绘图过程中常见的操作，无论是为了适应图纸布局、调整视图显示范围，还是为了符合特定制图标准，掌握正确的缩小比例命令都至关重要，CAD中的“缩小比例”并非直接通过单一命令实现，而是结合视图缩放、比例因子调整及布局空间设置等多种方法完成的，以下将从操作逻辑、具体命令、应用场景及注意事项等方面展开详细说明。
理解CAD中的“比例”概念
CAD中的比例涉及模型空间和布局空间的区分,模型空间是1:1绘制实体的环境，而布局空间则是用于打印输出的图纸空间，需根据打印需求设置比例。“缩小比例”可能指两种情况：一是模型空间中临时缩小视图显示（不影响实体实际尺寸），二是布局空间中通过视口比例控制打印输出比例。

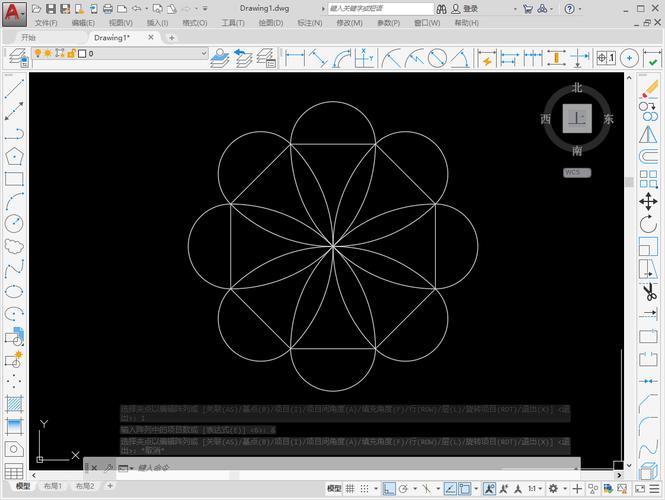

模型空间缩小比例的常用命令
模型空间的缩小操作主要通过视图缩放命令实现,目的是调整显示范围以便观察或局部编辑，实体本身的尺寸数值不变。

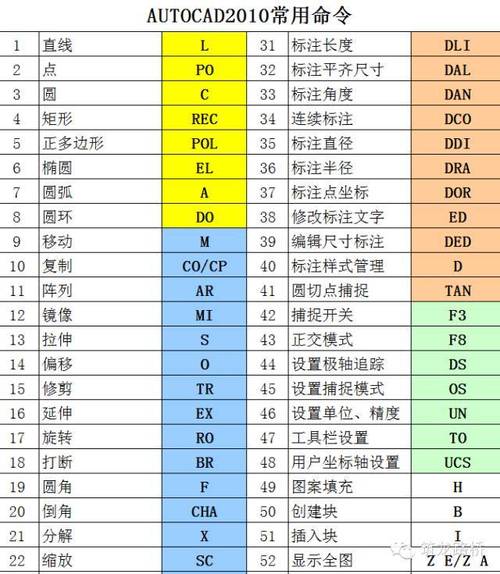

ZOOM（缩放）系列命令
ZOOM是视图控制的核心命令,通过命令行输入ZOOM或快捷键Z激活，常用子命令包括：
- ZOOM Out（缩小）：直接输入
ZOOM后选择“Out”选项，或使用快捷键Z→O，按固定比例缩小视图，默认为0.5倍。 - ZOOM Scale（比例缩放）：输入
Z→S，输入比例因子（如5表示缩小到原尺寸的50%），此比例是相对于当前视图的缩放，而非模型实际尺寸。 - ZOOM Window（窗口缩放）：通过框选区域放大，反向操作可缩小——框选范围越大，缩放后显示内容越少，相当于缩小。
- ZOOM All（全部缩放）：输入
Z→A，显示绘图界限（LIMITS）或所有图形中的较大者，若图形超出界限，可快速缩小至全视图。 - ZEXT Extents（范围缩放）：输入
Z→E，仅包含所有图形的最小范围缩放，适合图形分布不均时快速调整视图。
视图控制栏操作
在CAD界面底部状态栏的“导航栏”或“视图控制”区域，可直接点击“实时缩放”按钮（鼠标滚轮中键按住拖动也可实现），向上拖动缩小视图，向下拖动放大，操作直观便捷。
布局空间中设置缩小打印比例
若需将模型空间中的图形按特定比例缩小打印,需在布局空间中通过视口比例实现，将1:1的模型图形以1:10的比例打印在图纸上。
操作步骤：
- 切换至布局空间：点击绘图区下方的“布局1”选项卡，进入布局环境。
- 创建视口：输入
VIEWPORT（快捷键VP），创建一个矩形视口，默认显示模型空间中的全部图形。 - 调整视口比例：
- 双击视口内部进入模型空间状态（此时视口边框高亮显示）；
- 在状态栏“视口比例”下拉菜单中选择所需比例（如1:10），或直接输入比例值（如
1/10）； - 双击视口外部返回布局空间,视口内图形将按比例缩小显示。
- 调整图形位置：进入视口后，使用
PAN（平移）命令调整图形位置，确保所需内容在视口范围内。
常用打印比例参考表：
| 打印比例 | 视口比例设置 | 说明 |
|---|---|---|
| 1:1 | 1:1 | 实际尺寸打印，适用于大比例图纸 |
| 1:2 | 1:2 | 图形缩小为1/2打印 |
| 1:10 | 1:10 | 常用建筑、机械图纸比例 |
| 1:100 | 1:100 | 小比例规划、总图常用 |
| 自定义 | 1/XX（如1/50） | 非标比例直接输入数值 |

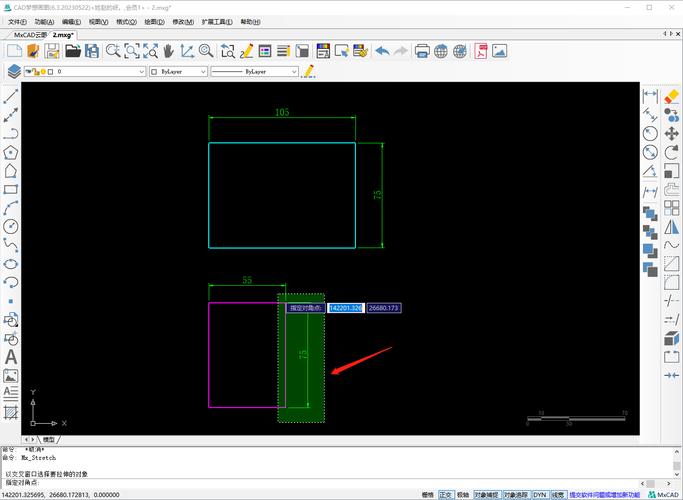

模型空间整体比例缩放（谨慎使用）
若需将模型空间中所有图形的实际尺寸按比例缩小（而非仅视图显示），需使用SCALE命令，此操作会永久改变图形尺寸，需谨慎操作。
操作步骤：
- 输入
SCALE（快捷键SC），选择所有需缩小的图形对象； - 指定基点（通常选择原点或图形上的关键点）；
- 输入比例因子（如
5表示将图形缩小为原尺寸的50%）。
注意：SCALE命令会修改图形的实际尺寸，可能导致尺寸标注、块参照等关联元素错乱，使用前建议备份文件，或通过“块编辑器”调整块的比例属性。
动态缩放与重生成
对于复杂图形,频繁缩放可能导致显示卡顿或异常，此时可使用以下命令优化：
- VIEWRES（视图分辨率）：输入
VIEWRES，增加圆和圆弧的平滑度（默认为1000），缩放时更清晰。 - REGEN（重生成）：输入
REGEN或REGENAUTO，刷新图形显示，解决缩放后线条残影问题。
应用场景与注意事项
典型应用场景
- 图纸布局：将大型总图缩小至A4图纸打印，需通过布局视口比例设置。
- 局部编辑：查看密集图形细节时，用
ZOOM Window放大，编辑后用ZOOM Previous返回原视图。 - 标准化输出：按国标或行业标准设置打印比例（如建筑平面图1:100，机械装配图1:2）。
注意事项
- 区分视图缩放与尺寸缩放：
ZOOM仅改变显示，不改变实际尺寸；SCALE永久修改尺寸，需谨慎使用。 - 布局空间比例优先：打印输出时，务必在布局空间设置视口比例，而非模型空间用
SCALE缩放图形。 - 备份重要文件：使用
SCALE或LISP等批量修改命令前，保存备份文件，避免误操作导致数据丢失。
相关问答FAQs
Q1：为什么在布局空间设置了视口比例，打印时图形仍然超出图纸边界？
A：可能原因有两个：一是视口边界未完全包含所需图形，需进入视口后用PAN调整图形位置；二是打印设置中的“打印比例”未勾选“布满图纸”或自定义比例与视口比例不一致，检查“打印预览”，确保打印比例与视口比例一致，且图纸尺寸（如A4）与布局空间设置的页面大小匹配。
Q2：如何在模型空间快速将多个不同位置的图形缩小并排列整齐？
A：可结合BLOCK（块）和SCALE命令实现：
- 将需缩小的图形分别创建为块（
BLOCK命令），指定基点； - 使用
INSERT命令插入块，输入比例因子（如5）缩小； - 用
ALIGN命令对齐块的位置，或通过MOVE、ROTATE调整布局。
若需保留原图形，可先复制再操作，避免修改原图尺寸。
