在CAD软件中，字母命令是用户通过键盘输入简短字母或组合键来执行特定操作的核心方式，熟练掌握这些命令能显著提升绘图效率，以下从基础绘图、编辑修改、视图控制、标注文字、图层管理及其他实用命令六个维度,详细解析常用CAD字母命令的功能与应用场景。
（图片来源网络，侵删）

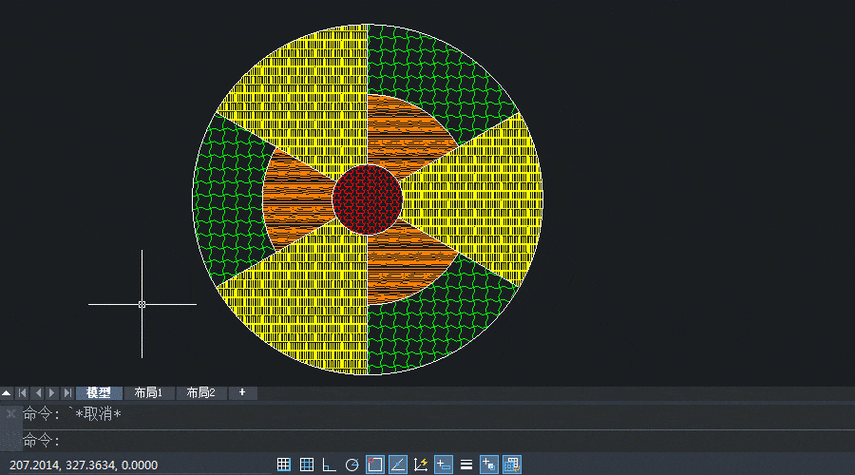

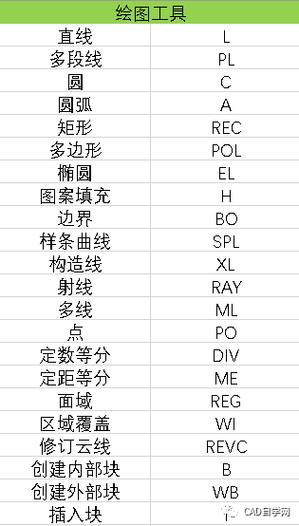

基础绘图命令
基础绘图命令是构建图形的起点，主要包括直线、圆、多段线等基本元素的绘制。
- L（Line）：绘制直线，通过指定起点和终点创建线段，支持输入相对坐标（如@100,0）或极坐标（如@50<30）来精确定位。
- C（Circle）：绘制圆，提供多种方式，如指定圆心和半径（默认）、两点（直径）或三点（圆周上三点）。
- PL（Pline）：绘制多段线，可创建连续的直线或圆弧，并统一设置线宽，适合绘制复杂轮廓（如箭头、带宽度的边框）。
- A（Arc）：绘制圆弧，支持起点、端点、半径等参数组合，默认通过三点确定圆弧。
- REC（Rectangle）：绘制矩形，通过指定对角点或输入长度、宽度创建，可设置圆角（F参数）。
- POL（Polygon）：绘制正多边形，输入边数后可选择内接于圆（I）或外切于圆（C）模式，适合绘制六边形、八边形等规则图形。
编辑修改命令
编辑命令用于调整已有图形的形状、位置或属性，是修改图形的关键工具。
- M（Move）：移动对象，先选择对象，再指定基点和位移目标点，可通过输入坐标值实现精确移动。
- RO（Rotate）：旋转对象，选择对象后指定基点，输入旋转角度（如90）或拖动确定方向，常用于调整图形朝向。
- SC（Scale）：缩放对象，选择对象后指定基点，输入比例因子（如2表示放大一倍），或参照（R）模式对比缩放。
- TR（Trim）：修剪对象，先选择剪切边界，再点击需修剪的部分，常用于修剪多余线段，配合“F”参数可快速修剪延伸线。
- EX（Extend）：延伸对象，选择边界后，点击需延伸的对象，使其精确延伸至边界线，与TR命令互为逆操作。
- O（Offset）：偏移对象，通过指定距离或点创建平行副本，常用于绘制等距线（如道路边线、墙体轮廓）。
- X（Explode）：分解对象，将块、多段线等复合对象分解为单一元素（如多段线分解为独立直线和圆弧）。
视图控制命令
视图命令用于调整图形的显示范围和视角，便于观察和编辑复杂图形。
- Z（Zoom）：缩放视图，输入“Z”后可选择“E”（范围显示全部图形）、“W”（窗口放大指定区域）或直接输入比例因子（如0.5缩小一半）。
- P（Pan）：平移视图，按住鼠标左键拖动，移动图形显示区域，不改变缩放比例。
- V（View）：管理命名视图，保存特定视角以便快速切换，适合多视角设计场景。
- DS（Dsettings）：设置草图工具，如启用“对象捕捉”（OSNAP）可自动捕捉端点、中点等关键位置，提升绘图精度。
标注与文字命令
标注和文字命令用于添加尺寸、注释等非图形信息，确保图形的可读性和规范性。
（图片来源网络，侵删）
- D（Dimstyle）：标注样式管理，设置标注箭头、文字高度、精度等参数，统一标注风格。
- DLI（Dimlinear）：线性标注，用于标注水平或垂直方向的尺寸，指定延伸线起点和尺寸线位置即可。
- DAL（Dimaligned）：对齐标注，标注倾斜对象的实际长度，自动适应角度变化。
- ED（Ddedit）：编辑文字或标注，双击文字对象可修改内容，或打开文字格式编辑器调整样式。
- T（Mtext）：多行文字输入，创建段落文本，支持插入符号、设置字体高度和宽度比例，适合添加复杂说明。
图层管理命令
图层命令用于组织和管理不同类型的图形元素，通过控制图层可见性、颜色等属性简化绘图流程。
- LA（Layer）：图层特性管理器，创建新图层、设置图层颜色（如红色用于墙体）、线型（虚线用于辅助线）和开关状态。
- VP（Vplayer）：视口图层控制，在布局空间中设置不同视口的图层可见性，实现“一图多显”。
- LAYISO（Layerisolate）：隔离图层，仅显示选定对象所在的图层，隐藏其他图层，便于局部编辑。
其他实用命令
- B（Block）：创建块，将多个对象组合为单一对象，方便重复使用（如门窗、家具符号）。
- I（Insert）：插入块，将已定义的块或外部图形文件插入当前绘图区，可调整缩放比例和旋转角度。
- FILLET（F）：倒圆角，为两条直线或圆弧添加指定半径的圆角，设置半径为0可快速延伸或修剪对象至相交。
- CH（Properties）：特性匹配，选择源对象后点击目标对象，将其属性（如颜色、线型）复制到目标对象。

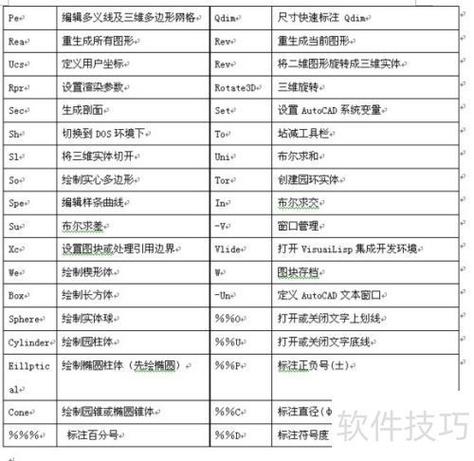

常用CAD字母命令速查表
| 命令 | 全称 | 功能描述 | 常用参数/选项 |
|---|---|---|---|
| L | Line | 绘制直线 | @长度<角度（极坐标） |
| C | Circle | 绘制圆 | 圆心+半径、2点（直径）、3点 |
| PL | Pline | 绘制多段线 | W（设置线宽）、A（切换圆弧） |
| M | Move | 移动对象 | 基点+目标点、位移坐标 |
| TR | Trim | 修剪对象 | E（边界延伸）、F（快速修剪） |
| O | Offset | 偏移对象 | 距离、通过点（T） |
| Z | Zoom | 缩放视图 | E（范围）、W（窗口）、0.5（比例） |
| DLI | Dimlinear | 线性标注 | 水平/垂直尺寸标注 |
| LA | Layer | 图层管理 | 新建、冻结、锁定、颜色设置 |
| B | Block | 创建块 | 基点选择、对象选择 |
相关问答FAQs
Q1：如何快速绘制多个相同间距的平行线？
A：使用“O（Offset）”命令，先绘制一条基准线，输入“O”后设置偏移距离（如1000），依次点击基准线并指定偏移方向，即可生成多条等距平行线，若需阵列式偏移，可在偏移后使用“AR（Array）”命令的“路径”或“矩形”选项进行批量复制。
Q2：在标注尺寸时，如何让箭头和文字始终保持在尺寸线内侧？
A：通过“D（Dimstyle）”命令调整标注样式，打开标注样式管理器，选择当前样式并点击“修改”，进入“符号和箭头”选项卡，将“箭头大小”设置为合适值；再切换到“文字”选项卡，在“文字位置”中设置“垂直”为“上方”，“水平”为“居中”；最后在“调整”选项卡中勾选“始终在尺寸界线之间绘制尺寸线”,确保箭头和文字不会超出尺寸界线。
