在CAD 2007中，连续标注命令（DIMCONTINUE）是快速创建一系列连续尺寸标注的高效工具，尤其适用于需要标注线性尺寸且各尺寸首尾相接的场景，如建筑轴线、机械零件的连续轮廓等，该命令需基于已有的线性标注、角度标注或坐标标注进行延伸，通过指定第二条尺寸界线的原点，自动生成与前一个标注对齐的新标注，避免重复选择标注样式和起点,大幅提升绘图效率。
连续标注命令的调用方式
在CAD 2007中，启动连续标注命令主要有三种途径：
- 菜单栏：依次点击“标注”→“连续”（标注需为当前激活的标注类型）。
- 工具栏：在“标注”工具栏中找到“连续标注”图标（通常显示为两个相邻的尺寸线箭头）。

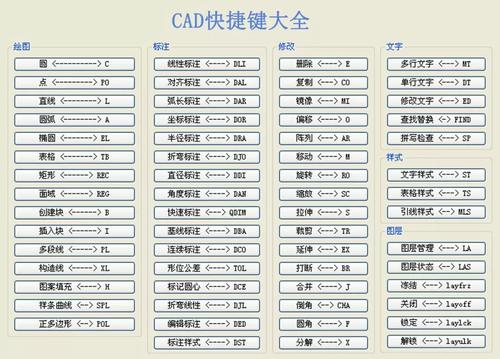

- 命令行：直接输入“DIMCONTINUE”或快捷键“DCO”，按回车键确认。
连续标注的执行步骤
连续标注的执行需以“基线标注”或“线性标注”为前提，具体操作流程如下：
创建或选择基准标注
- 前提条件：必须存在一个已完成的线性标注、角度标注或坐标标注作为基准，若当前无基准标注，需先使用线性标注（DIMLINEAR）创建第一个尺寸。
- 示例：若需标注一段阶梯轴的各段长度，先使用线性标注标注第一段长度（如从A点到B点），此时B点将成为连续标注的基准点。
启动连续标注命令
通过上述任一方式调用DIMCONTINUE命令，命令行提示：“选择连续标注：”（若存在基准标注，系统会自动选中基准标注的第二个尺寸界线原点作为默认起点）。
指定连续标注的下一个点
- 命令行提示：“指定第二条尺寸界线原点或 [选择(S)/放弃(U)/设置(T)]：”。
- 直接用鼠标捕捉下一个标注点（如阶梯轴的C点），系统会自动以B点为起点，生成B到C的连续标注，且标注样式与基准标注一致。
- 若需跳过当前基准标注，可输入“S”选择其他标注作为连续基准；若操作错误，输入“U”放弃上一步标注。
重复操作完成连续标注
- 完成一个标注后，命令行会重复提示“指定第二条尺寸界线原点：”，可继续捕捉后续点（如D点、E点），生成连续的尺寸链。
- 结束标注时，按回车键或空格键退出命令，或右键选择“确认”。
连续标注的参数设置与注意事项
标注样式关联
连续标注会自动继承基准标注的样式（如箭头样式、文字高度、公差等），若需修改样式，需先通过“标注样式管理器”（DIMSTYLE）调整基准标注样式，或单独修改连续标注的属性。
尺寸界线对齐方式
连续标注的尺寸线始终与基准标注的尺寸线对齐，确保各标注处于同一水平或垂直方向，避免出现尺寸线交叉或错位。
适用场景限制
- 适用对象：仅支持线性、角度、坐标标注的连续延伸，对半径、直径标注无效。
- 标注方向：基准标注与连续标注的方向必须一致（如均为水平或垂直），否则需重新选择基准标注。
常见错误处理
- “无有效的标注选择”：未先创建基准标注，需先使用线性标注或基线标注。
- 尺寸界线原点捕捉错误：确保目标点准确，可开启“对象捕捉”模式（如端点、交点捕捉）。
连续标注与基线标注的区别
为避免混淆，以下通过表格对比连续标注（DIMCONTINUE）与基线标注（DIMBASELINE）的核心差异：
| 对比项 | 连续标注（DIMCONTINUE） | 基线标注（DIMBASELINE） |
|---|---|---|
| 标注起点 | 一个标注的第二条尺寸界线原点为起点 | 以基准标注的第一条尺寸界线原点为固定起点 |
| 尺寸线排列 | 尺寸线首尾相接，紧凑排列 | 尺寸线从基准点向外放射状排列，间距可调 |
| 适用场景 | 连续分段尺寸（如零件长度、墙体轴线） | 同一起点的多个关联尺寸（如孔间距、总长与分段长） |
| 命令依赖 | 需先有线性标注或角度标注 | 需先有线性标注、角度标注或坐标标注 |
实际应用示例
假设需标注一个矩形零件的连续凹槽宽度，具体步骤如下：
- 使用线性标注（DIMLINEAR）标注第一个凹槽宽度（10mm），确定基准标注。
- 输入“DCO”启动连续标注，捕捉第二个凹槽的右端点，生成10mm连续标注。
- 重复捕捉后续凹槽端点，完成所有凹槽的连续标注，最终形成总长度与分段长度的尺寸链。
相关问答FAQs
Q1：连续标注时如何改变标注箭头的样式？
A1：连续标注默认继承基准标注的箭头样式，若需修改，需先通过“标注样式管理器”（命令：DIMSTYLE）选择当前标注样式，进入“符号和箭头”选项卡，修改箭头类型后点击“确定”，再重新执行连续标注即可生效，若需单独修改某个连续标注的箭头，可选中标注后右键选择“特性”，在“直线和箭头”选项中单独调整。
Q2：连续标注完成后如何调整尺寸线之间的间距？
A2：连续标注的尺寸线间距由基准标注的“基线间距”决定，调整方法：打开“标注样式管理器”，选择当前样式，点击“修改”→“直线”，在“尺寸线”区域找到“基线间距”参数（默认为3.75mm），根据需求修改数值后点击“确定”，所有基于该样式的连续标注间距会自动更新，若需单独调整某个连续标注的间距，需使用“特性”选项板手动修改。
