在CAD操作中，捕捉命令是提高绘图精度和效率的核心工具，通过预设的几何约束条件，帮助用户快速捕捉到图形的关键点，避免手动计算的误差，捕捉命令主要分为对象捕捉和栅格捕捉两大类，其中对象捕捉又包含多种具体类型,适用于不同的绘图场景。

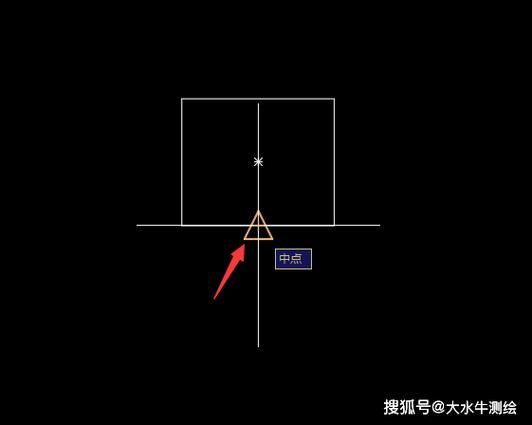

对象捕捉（OSNAP）是使用频率最高的捕捉功能，它允许用户在绘制或编辑图形时，自动捕捉到已存在对象的特定特征点，常见的对象捕捉类型包括端点捕捉（捕捉直线、圆弧等对象的端点）、中点捕捉（捕捉对象的中点）、交点捕捉（捕捉两个对象的交点）、圆心捕捉（捕捉圆或圆弧的圆心）、象限点捕捉（捕捉圆或圆弧的0°、90°、180°、270°位置点）、切点捕捉（捕捉与圆或圆弧相切的点）、垂足捕捉（捕捉与对象垂直的点）等，这些捕捉类型可以通过状态栏的“对象捕捉”按钮开启或关闭，也可以通过右键菜单进入“设置”选项，在弹出的“草图设置”对话框中勾选需要的捕捉类型，或通过输入快捷键（如END表示端点，MID表示中点）临时调用，在绘制一条直线的垂直线时，启用垂足捕捉，只需将光标靠近已有直线，系统会自动提示垂足位置,点击即可确保垂直关系。
栅格捕捉（GRID SNAP）则是通过显示在绘图区域中的栅格点阵，约束光标只能捕捉到栅格的交点或栅格点，常用于创建规则布局的图形，栅格的间距可以在“草图设置”的“捕捉和栅格”选项卡中调整，开启栅格捕捉后，光标移动时会以设定的步长跳跃，从而实现精确定位，栅格本身仅作为视觉参考，不影响图形输出，但结合捕捉功能后，能大幅提升绘制矩形、阵列等规则图形的效率，CAD还提供极轴捕捉、三维捕捉等高级功能，极轴捕捉可沿设定的角度增量进行捕捉，适用于斜线绘制；三维捕捉则用于三维模型中，帮助捕捉空间点、面或体的特征。

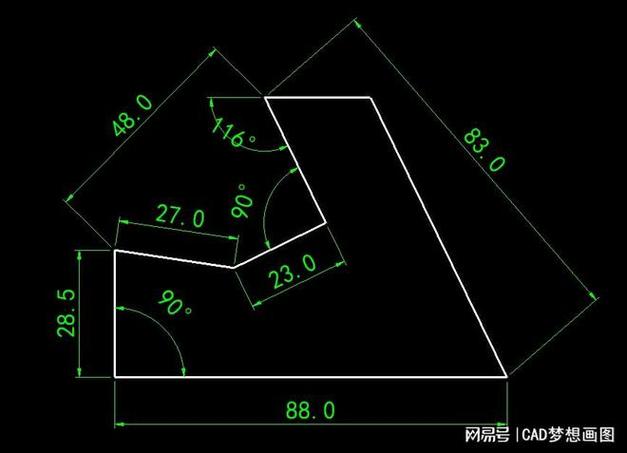

在实际应用中，捕捉命令的灵活组合使用能发挥更大作用，在绘制切线时，可同时启用切点捕捉和象限点捕捉，确保连接圆弧的象限点与另一圆的切点；在编辑复杂图形时，通过“临时追踪点”（TT）和“捕捉自”（FROM）命令，可基于已有点进行偏移捕捉，实现非关键点的精确定位，需要注意的是，过度依赖捕捉可能导致对位置判断的依赖性降低，因此在处理不规则图形或需要自由绘制时,可临时关闭部分捕捉功能。
相关问答FAQs
Q1：如何设置CAD中常用的对象捕捉类型？

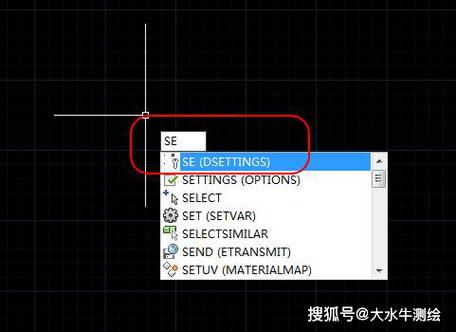

A1：在CAD界面底部状态栏找到“对象捕捉”按钮，右键点击选择“设置”，或在命令行输入OSNAP后按回车，打开“草图设置”对话框，在“对象捕捉”选项卡中，勾选需要启用的捕捉类型（如端点、中点、圆心等），点击确定即可，也可通过命令行直接输入快捷键（如END、MID）临时调用特定捕捉类型，或在绘制过程中按住Shift键右键选择捕捉选项。
Q2：为什么有时捕捉命令会失效？如何解决？
A2：捕捉命令失效通常由以下原因导致：1）未开启对象捕捉或栅格捕捉功能，需检查状态栏对应按钮是否亮起；2）捕捉类型未勾选或被其他设置覆盖，需进入“草图设置”确认捕捉选项；3）目标对象所在图层被关闭或冻结，导致无法捕捉；4）图形过小或捕捉范围设置不当，可在“选项”对话框的“绘图”选项卡中调整“自动捕捉标记大小”和“靶框大小”，若仍无法解决，可尝试输入REGEN命令重生成图形,或重启CAD软件恢复默认设置。
