AutoCAD 提供了三种主要的阵列类型,它们分别适用于不同的场景：
- 矩形阵列
- 极轴阵列
- 路径阵列
下面我将详细介绍这三种阵列的创建方法、关键参数以及一些实用技巧。
矩形阵列
矩形阵列用于创建按行和列（或按指定角度和距离）均匀分布的对象副本。
如何创建矩形阵列
-
启动命令：
- 功能区：在“默认”选项卡 > “修改”面板中，点击“阵列”下拉菜单，选择“矩形阵列”。
- 命令行：输入
ARRAYRECT(或简化命令AR，然后按R键),然后按回车。 - 工具栏：在经典工具栏中找到“矩形阵列”图标。
-
选择对象： 命令行会提示你“选择对象”，用鼠标框选或单击你想要阵列的图形（例如一个椅子、一个螺栓孔等）,然后按回车键。
（图片来源网络，侵删） -

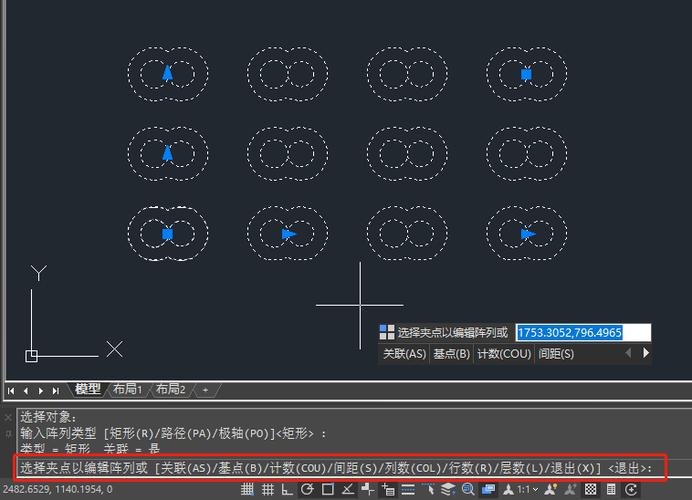

指定阵列参数： 选择对象后，会立即出现一个默认的 3x3 的预览，并且功能区会切换到“阵列创建”上下文选项卡,在这里你可以精确设置所有参数。
关键参数详解：
-
行数 / 列数：
- 设置阵列的行数和列数，默认值都是 3。
- 技巧：如果只想要一行或一列，可以将另一方向的数值设置为 1。
-
介于：
（图片来源网络，侵删）- 指定行与行之间的距离，以及列与列之间的距离。
- 重要：这个值是中心到中心的距离,而不是边缘到边缘的距离。
- 正负值：值为正时，阵列会向右（列）或向上（行）创建；值为负时，则向左（列）或向下（行）创建。
-
总计：
- 指定整个阵列的总宽度（列方向）和总高度（行方向）。
- 当你修改“总计”值时，“介于”值会自动调整，反之亦然，两者联动,根据你的习惯使用一个即可。
-
层级：
用于 3D 建模，可以创建 Z 轴方向上的层级阵列，在 2D 绘图中通常保持为 1。
-
基点：
- 定义阵列的参考点，默认情况下,阵列会围绕对象的基点进行。
- 关键技巧：通常我们希望阵列的对象是紧密排列的，如果阵列后对象之间出现间隙，很可能是“基点”设置不正确，可以尝试将基点设置在对象的某个角点或中心,而不是默认的基点。
-
关联：
- 开启（默认）：整个阵列被视为一个整体对象，你可以点击阵列中的任意一个对象，就能选中整个阵列，方便后续的整体编辑（如移动、缩放、删除整个阵列）。
- 关闭：阵列中的每个对象都是独立的,可以单独对它们进行修改。
-
-
完成阵列：
- 在“阵列创建”选项卡中设置好参数后，可以随时按
Esc键或点击“关闭阵列”按钮来确认并退出。
- 在“阵列创建”选项卡中设置好参数后，可以随时按
极轴阵列
极轴阵列（也叫环形阵列）用于创建围绕一个中心点（或旋转轴）均匀分布的对象副本。
如何创建极轴阵列
-
启动命令：

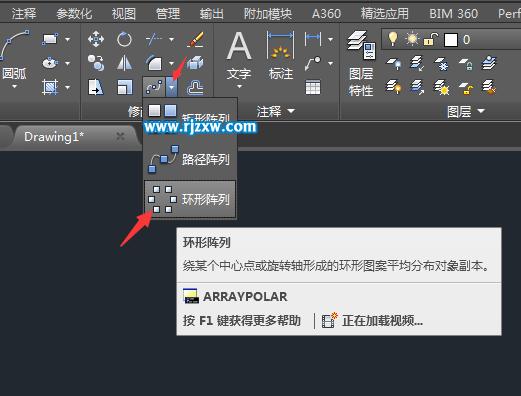

- 功能区：在“默认”选项卡 > “修改”面板中，点击“阵列”下拉菜单，选择“极轴阵列”。
- 命令行：输入
ARRAYPOLAR(或简化命令AR，然后按PO键),然后按回车。
-
选择对象： 选择你想要阵列的图形,然后按回车。
-
指定阵列的中心点：
- 命令行会提示“指定阵列的中心点”,这是阵列旋转所围绕的点。
- 技巧：通常使用对象捕捉来精确选择圆心、交点等作为中心点。
-
指定阵列参数： 同样，功能区会切换到“阵列创建”上下文选项卡。
关键参数详解：
-
项目数：
设置阵列中对象的总数量，包括原始对象，设置为 6，则会创建 5 个新对象，总共 6 个。
-
填充：
- 指定阵列对象填充的角度，默认为 360°,即完整的圆。
- 如果设置为 180°，对象将只填充半圆；设置为 90°,则填充四分之一圆。
-
项目间角度：
- 指定相邻两个对象之间的夹角，这个值由
项目数和填充角度自动计算得出（填充 / (项目数 - 1)）,通常不建议手动修改。
- 指定相邻两个对象之间的夹角，这个值由
-
行：
用于创建多个同心圆环阵列，项目数为 8，行数为 2，则会创建两个同心圆，每个圆上都有 8 个对象。
-
层级：
同样用于 3D 建模，可以创建沿 Z 轴的螺旋状阵列。
-
旋转项目：
- 开启（默认）：阵列中的每个对象都会自身旋转，使其方向朝向中心点，这对于创建齿轮、叶片等非常有效。
- 关闭：所有对象保持原始方向,不进行自身旋转。
-
基点：
定义阵列的参考点，对于极轴阵列，通常设置为对象的中心或一个关键点,以确保旋转的正确性。
-
关联：
与矩形阵列相同,控制整个阵列是否为一个整体对象。
-
路径阵列
路径阵列用于沿着指定的路径（如直线、多段线、圆弧、样条曲线等）均匀分布对象副本。
如何创建路径阵列
-
启动命令：
- 功能区：在“默认”选项卡 > “修改”面板中，点击“阵列”下拉菜单，选择“路径阵列”。
- 命令行：输入
ARRAYPATH(或简化命令AR，然后按PA键),然后按回车。
-
选择对象： 选择你想要阵列的图形,然后按回车。
-
选择路径： 命令行会提示“选择路径曲线”，单击你想要作为路径的线、弧、圆等。
-
指定阵列参数： 功能区同样会切换到“阵列创建”上下文选项卡。
关键参数详解：
-
项目数：
沿着路径分布的对象总数。
-
介于：
- 指定相邻两个对象之间的距离。
-
总计：
- 指定整个路径上所有对象分布的总长度。
-
对齐项目：
- 开启（默认）：对象会自动调整方向，使其与路径的切线方向保持一致，沿着一条弯曲的路径阵列路灯,灯杆会始终与路径垂直。
- 关闭：所有对象保持原始方向和角度,不随路径弯曲。
-
Z 方向：
控制对象是否在垂直于路径的方向上进行分布，主要用于 3D。
-
切向：
- 设置对象在路径上的基点，使其与路径相切，可以设置为对象的起点、终点或中心。
-
关联：
同样控制阵列的整体性。
-
编辑和管理阵列
创建阵列后,你可能需要对它进行修改。
使用“阵列创建”选项卡
在选中一个阵列对象时，会自动弹出“阵列创建”选项卡，你可以在这里实时修改任何参数,图形会立即更新。
使用“ARRAYEEDIT” 命令
- 输入命令
ARRAYEEDIT。 - 选择你想要编辑的阵列。
- 命令行会提示你输入选项，如
[源/替换/基点/项目/行/列/层级/对齐/Z 方向/退出] <退出>。 - 这个命令提供了比选项卡更直接的文本编辑方式,特别适合在脚本或命令行中操作。
分解阵列
- 如果你的阵列是“关联”的，它是一个整体，如果你需要单独修改阵列中的某个对象,必须先将其分解。
- 方法：
- 命令行：输入
EXPLODE(或命令X)，然后单击阵列,按回车。 - 效果：阵列被分解成多个独立的对象，并且会丢失所有的阵列参数，无法再进行整体编辑。此操作不可逆,请谨慎使用。
- 命令行：输入
实用技巧与注意事项
- 从命令行开始：对于初学者，直接在命令行输入
AR是最快的方式,它会引导你一步步完成阵列的创建。 - “介于” vs “总计”：在矩形阵列中，
介于是对象间距，总计是总长/总高,根据你的设计意图选择一个来修改即可。 - 基点至关重要：阵列后对象位置不正确，第一要检查的就是“基点”设置,确保基点位于你希望阵列的基准位置上。
- 使用对象捕捉：在指定中心点或路径时，务必开启对象捕捉,以确保阵列的精确性。
- 善用“关联”：在大多数情况下，保持“关联”开启，这会给后续的修改带来极大的便利，只有在需要单独编辑元素时,才考虑分解。
- 创建阵列后：创建阵列后，通常会按
Esc键退出，而不是按回车，按回车会重复执行上一个命令,可能会造成误操作。
掌握了这三种阵列命令和它们的参数，你就能高效地完成各种复杂的绘图任务，如绘制建筑开间、机械零件布局、园林景观设计等。
