在CAD软件中,轴网是建筑设计中的基础框架，用于定位墙体、柱子、门窗等构件，准确、高效地绘制轴网是提高绘图效率的关键，CAD提供了多种绘制轴网的方法，包括基本命令组合、专用轴网工具插件以及参数化设计功能，以下将详细介绍CAD绘制轴网的核心命令、操作步骤及实用技巧。

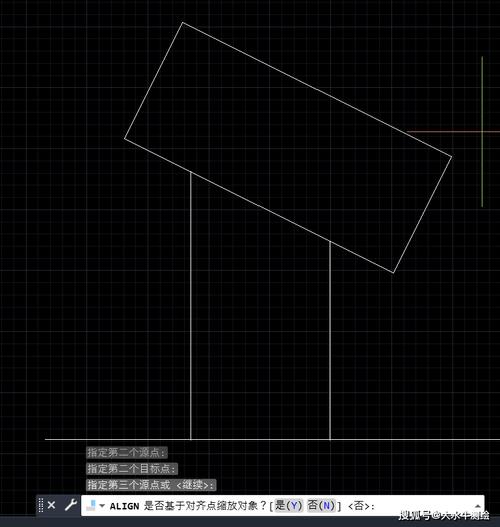

（图片来源网络，侵删）
基础绘制命令组合
对于初学者或无需复杂轴网的项目,可通过基础命令组合手动绘制轴网，核心命令包括直线（LINE）、偏移（OFFSET）、阵列（ARRAY）和标注（DIMLINEAR/DIMALIGNED）。
-
绘制轴线
使用LINE命令绘制水平和垂直基准轴线，先绘制一条水平轴线（长度代表建筑总开间）和一条垂直轴线（长度代表建筑总进深），执行命令后，指定起点和终点坐标即可完成单条轴线绘制。 -
轴网复制与偏移
- 偏移生成平行轴线：使用
OFFSET命令，设置偏移距离（如开间或进深尺寸），选择基准轴线生成平行轴线，若轴间距为3600mm，则偏移距离输入3600，依次生成多条轴线。 - 阵列复制多条轴线：对于等间距轴网，可采用
ARRAY命令（推荐使用“矩形阵列”），选择已绘制的单条轴线，设置行数（垂直方向）或列数（水平方向），并输入“间距”值（如3600），生成5条水平轴线，间距3600mm，则列数为5，列间距为3600。
- 偏移生成平行轴线：使用
-
轴线标注与编号
（图片来源网络，侵删）- 线性标注：使用
DIMLINEAR命令标注轴线尺寸，确保尺寸线与轴线平行。 - 轴号编写：通过
TEXT或MTEXT命令输入轴号（如1、2、3…或A、B、C…），也可结合BLOCK命令创建轴号块，插入后统一编辑属性。
- 线性标注：使用
专用轴网工具（以天正建筑为例）
专业建筑设计插件（如天正、圆方等）提供了更高效的轴网绘制工具，以天正建筑为例，其“轴网柱子”菜单下的功能可快速生成复杂轴网。
-
轴网绘制命令
- 直线轴网：执行“轴网柱子→直线轴网”命令，弹出对话框后，输入“下开间”“上开间”“左进深”“右进深”的尺寸（可添加多个尺寸，如3600、4800），选择“轴号标注”选项，点击“确定”后在绘图区指定插入点，自动生成带编号的轴网。
- 弧形轴网：对于圆弧形轴网，使用“弧轴网”命令，设置圆弧半径、轴间距、起始角度等参数，即可绘制放射状轴网。
-
轴网编辑功能
- 添加轴线：使用“添加轴线”命令，可在已有轴网中插入附加轴线（如1/1轴、A轴）。
- 轴网合并：通过“轴网合并”将多根独立轴线合并为整体，便于统一编辑。
- 轴改标注：双击轴号可修改编号，批量修改时使用“轴号编辑”工具，选择范围后统一替换。
参数化设计与动态更新
在CAD高版本（如AutoCAD 2020+）或BIM软件中，轴网可通过参数化驱动实现动态修改。
- 几何约束：使用“几何约束”中的“重合”“平行”等命令，确保轴线位置关联性。
- 尺寸约束：通过“尺寸约束”标注轴线间距，修改约束值时轴网自动更新。
- 块属性：将轴网定义为动态块，添加“拉伸”“阵列”等动作，通过夹点调整轴网间距和数量。
轴网绘制常见问题与技巧
- 轴网比例问题
若轴网显示比例异常，可通过“视图→视口→比例”调整，或使用SCALE命令整体缩放轴网。 - 轴线线型设置
轴线通常采用“CENTER”（中心线）线型，选中轴线后，在“特性”面板中修改线型比例（LTSCALE），确保虚线显示清晰。 - 轴网清理
使用“PURGE”命令清理未使用的轴号块或标注样式，避免文件冗余。
轴网绘制效率对比（基础命令 vs 专用工具）
| 方法 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|
| 基础命令组合 | 无需插件，兼容性强 | 操作繁琐，效率低 | 简单项目或临时修改 |
| 专用工具（如天正） | 自动生成编号，支持弧形轴网，编辑便捷 | 依赖特定插件，学习成本稍高 | 专业建筑设计，复杂项目 |
| 参数化设计 | 动态更新，修改高效 | 需较高软件版本 | BIM模型或频繁变更的项目 |
相关问答FAQs
Q1：如何将CAD中的轴网导出为其他格式用于其他软件？
A：导出轴网可通过以下方式实现：
- 导出为DXF/DWG：使用“另存为”功能，选择DXF格式（如R14版本），确保其他CAD软件兼容。
- 导出为PDF/图片：通过“打印”功能，选择虚拟打印机（如DWG to PDF.pc3），设置窗口选择轴网范围，输出为PDF或JPG/PNG。
- 提取数据：若需轴网坐标数据，使用
LIST命令选择轴线，在文本窗口中复制坐标信息，或通过脚本（如LISP）批量导出。
Q2：绘制轴网时如何避免轴线编号重复或错位？
A：避免轴号错误需注意以下操作规范：
- 统一编号规则：提前规划轴号命名（如数字轴号由左至右，字母轴号由下至上），使用“轴号编辑”工具批量修改时，勾选“重排轴号”选项。
- 检查重叠轴号：启用“重叠对象”选择模式（输入
SELECT→Overlap），删除重复轴号；或使用“轴号合并”功能将相邻轴号合并。 - 使用块属性管理器：若轴号为动态块，通过“块属性管理器”统一修改属性标记（如Tag），确保编号逻辑一致。
