在CAD软件中,XC命令是“XCLIP”命令的简化形式，主要用于定义外部参照（External Reference，简称Xref）的剪裁边界，以便只显示外部参照文件中的特定区域，隐藏不需要的部分，这一功能在处理大型图纸或需要局部引用其他文件时非常实用，能有效提高绘图效率和图纸的整洁度，以下是XC命令的详细使用方法和注意事项。
XC命令的基本使用步骤
-
启动命令
在CAD命令行中输入“XC”并按回车键，或通过菜单栏选择“插入”>“外部参照”>“剪裁”>“新建剪裁边界”，即可激活XC命令。 -
选择外部参照对象
激活命令后，CAD会提示“选择要剪裁的外部参照：”，此时需要选择一个已插入的外部参照对象，如果当前图纸中存在多个外部参照，需确保选中目标对象，否则命令会提示“未找到外部参照”。 -
设置剪裁类型
选择外部参照后，命令行会显示“输入剪裁选项 [开(ON)/关(OFF)/剪裁深度(C)/删除(D)/生成多段线(P)/新建边界(N)] <新建边界>：”，默认选项为“新建边界(N)”，直接按回车即可，其他选项的作用如下：- 开(ON)/关(OFF)：控制剪裁效果的显示或隐藏。
- 剪裁深度(C)：设置剪裁的深度，适用于3D模型。
- 删除(D)：删除当前剪裁边界。
- 生成多段线(P)：根据剪裁边界生成一个新的多段线对象。
-
定义剪裁边界
选择“新建边界”后，需指定剪裁边界的类型，包括“多段线(P)”或“多边形(D)”：

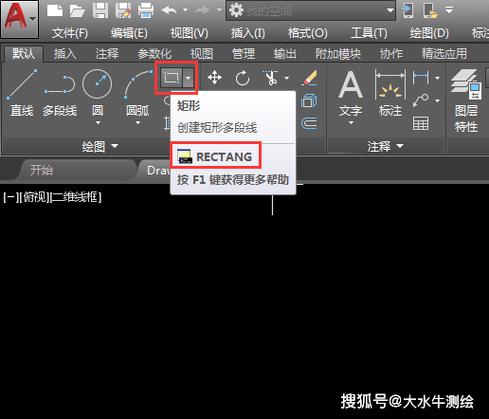

（图片来源网络，侵删）- 多段线(P)：使用已有的闭合多段线作为剪裁边界。
- 多边形(D)：手动绘制一个多边形边界，类似于“POLYGON”命令的操作。
若选择“多边形”，则需依次指定多边形的顶点，完成后按回车键闭合边界。
-
调整剪裁方向
定义边界后，命令行会提示“选择剪裁选项 [选择多段线(S)/多边形(P)] <多边形>：”，并询问“是否反向剪裁？[是(Y)/否(N)] <否>：”，默认为“否”，即保留边界内部的部分；选择“是”则保留边界外部的部分。

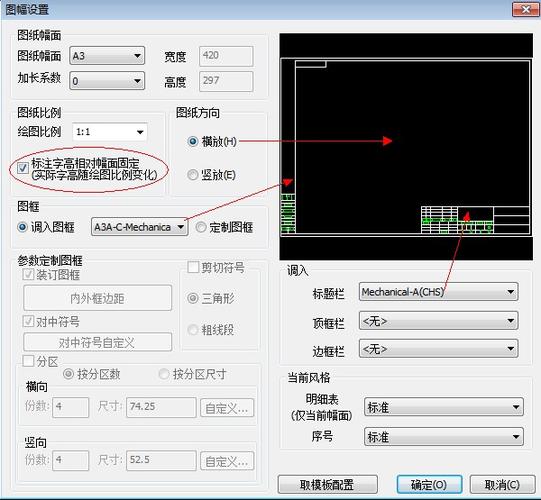

XC命令的高级技巧
- 剪裁边界的编辑
若需修改已定义的剪裁边界，可再次使用XC命令，选择“新建边界”重新绘制，或通过“选择多段线”选项更换边界。 - 与外部参照比例的配合
外部参照的比例会影响剪裁边界的显示效果，若剪裁后显示异常，需检查外部参照的插入比例是否正确。 - 图层管理
剪裁边界本身位于一个特殊的“Xref”图层中，默认为不可打印，如需调整图层属性，可通过“图层特性管理器”进行设置。
常见问题与解决方案
在使用XC命令时,可能会遇到以下问题：
- 剪裁边界不显示
原因可能是外部参照的“剪裁”选项被关闭，可通过XC命令的“关(OFF)”选项检查，或使用“开(ON)”重新启用剪裁。 - 无法选择外部参照
确保外部参照未被锁定或冻结，在“外部参照”选项板（输入“XR”命令打开）中检查外部参照的状态，必要时解锁或解冻图层。
相关问答FAQs
Q1：XC命令是否适用于所有类型的外部参照？
A1：XC命令主要适用于2D外部参照（如DWG、DXF文件），对于3D外部参照，需结合“剪裁深度(C)”选项使用，且部分复杂3D模型可能不支持剪裁功能。
Q2：如何删除已定义的剪裁边界？
A2：使用XC命令后选择“删除(D)”选项，或直接选中外部参照对象，通过“特性”面板（快捷键Ctrl+1）修改“剪裁”选项为“无”，即可移除剪裁边界。
