在CAD绘图过程中，正交模式是一项极为基础且重要的功能，它能够帮助用户绘制完全垂直或水平的直线，确保图形的规范性和准确性，而正交命令的快捷键操作，更是大大提升了绘图效率，让用户无需频繁切换工具栏或菜单，即可快速开启或关闭正交功能，下面将围绕CAD正交命令快捷键展开详细说明，包括其功能原理、操作方法、应用场景及注意事项等内容。

正交模式的核心功能与原理

正交模式（Ortho Mode）是CAD软件中的一种辅助绘图工具，其核心作用是限制光标的移动方向，当正交模式开启时，用户无论鼠标如何移动，绘制的直线或移动的对象只能沿着当前坐标系的X轴（水平方向）或Y轴（垂直方向）进行，无法绘制斜线，这一功能的原理是基于CAD的坐标系统，通过锁定轴向约束，实现垂直或水平图形的快速绘制，在实际工程绘图中，如建筑平面图、机械零件图等，大量存在水平和垂直线条，正交模式能够有效避免手动绘制时的角度偏差,提高图形的精确度。

正交命令快捷键的具体操作方法

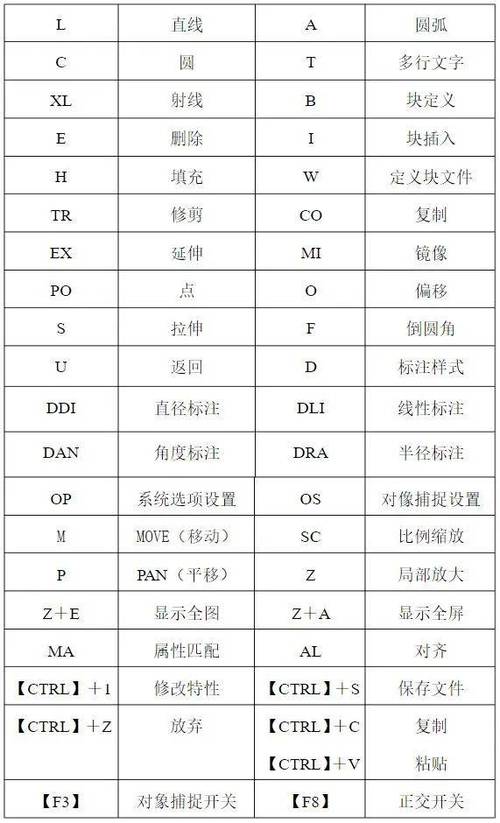

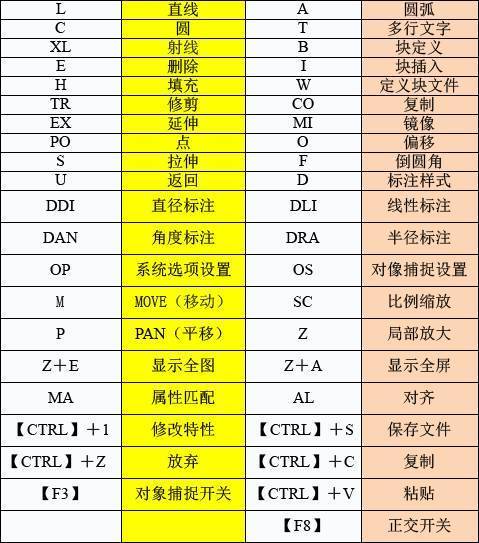

在CAD软件中，正交命令的快捷键为F8，这一快捷键在AutoCAD、浩辰CAD、中望CAD等主流CAD软件中通用，操作方式高度一致,以下是详细的使用步骤：

1. 开启正交模式：在绘图界面中，按下键盘上的F8键，此时状态栏中的“正交”按钮会高亮显示（通常为蓝色），表示正交模式已成功开启，开启后，用户尝试绘制直线时，光标只能水平或垂直移动，软件会自动捕捉最近的轴向方向，从左向右移动鼠标，将绘制水平线；从下向上移动鼠标,将绘制垂直线。

2. 关闭正交模式：若需要绘制斜线或进行自由方向的移动，再次按下F8键，状态栏的“正交”按钮会恢复默认颜色（通常为灰色），表示正交模式已关闭，关闭后，光标的移动将不再受轴向限制,可自由绘制任意角度的线条。


   （图片来源网络，侵删）

3. 状态栏切换：除了快捷键F8，用户还可通过点击CAD界面底部状态栏中的“正交”按钮来切换模式，状态栏切换方式适合鼠标操作用户，而快捷键则更适合键盘操作用户，两者功能完全等效,可根据个人习惯选择。

4. 命令行输入：部分用户习惯通过命令行操作，也可输入命令ortho，按回车键后，命令行会提示“输入模式 [开(ON)/关(OFF)] <开>：”，输入ON开启正交，输入OFF关闭正交，但相比快捷键F8，命令行操作步骤稍多，效率较低,通常仅在特定脚本编写或自动化绘图场景中使用。

正交模式在不同绘图场景下的应用

正交模式虽然功能简单，但在实际绘图中的应用场景极为广泛,尤其在需要精确垂直或水平线条的领域中不可或缺。

1. 建筑工程绘图：在绘制建筑平面图时，墙体、门窗、轴线等元素通常要求严格的水平和垂直关系，开启正交模式后，用户可快速绘制出垂直的墙体和水平的窗线，避免因手动操作导致的倾斜问题，绘制一个矩形房间时，只需确定起点，依次向右（水平）、向上（垂直）、向左（水平）、向下（垂直）移动鼠标，即可精确闭合矩形,无需计算角度。


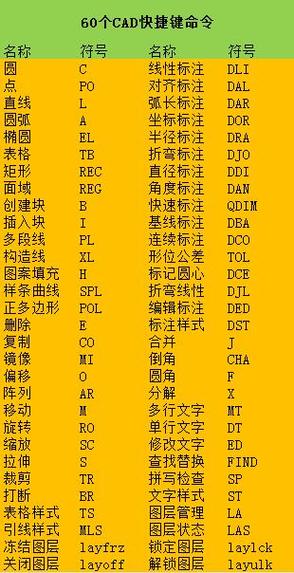

   （图片来源网络，侵删）

2. 机械零件设计：在机械制图中，零件的轮廓线、中心线、尺寸线等大多为水平或垂直线条，正交模式可帮助工程师快速绘制标准的长方体、轴类零件等基础结构，绘制一个阶梯轴时，通过正交模式可轻松切换不同直径的水平轴段,并确保各轴段之间的垂直对齐。

3. 电气原理图绘制：电气图中的导线、连接器、开关等元件通常以水平和垂直线条为主，正交模式能够保证导线的横平竖直，符合电气制图规范，在布置元件位置时，正交模式可帮助元件对齐到网格或参考线,提高图纸的整洁度。

4. 尺寸标注与文字编辑：在进行尺寸标注或添加文字说明时，标注线和文字的放置方向通常需要水平或垂直，开启正交模式后，可快速标注水平或垂直方向的尺寸，避免标注线倾斜导致阅读困难，标注零件长度时，沿水平方向拖动鼠标即可生成水平尺寸线,无需手动调整角度。

正交模式的注意事项与高级技巧

虽然正交模式操作简单，但在使用过程中仍需注意以下问题,并结合一些技巧提升绘图效率：

1. 与极轴追踪的区别：正交模式与极轴追踪（快捷键F10）功能相似，但本质不同，正交模式仅限制光标在水平和垂直两个方向，而极轴追踪可自定义角度（如30°、45°、60°等），在多个固定角度方向进行捕捉，两者不可同时开启，开启正交模式会自动关闭极轴追踪，反之亦然，若需绘制斜线，需确保正交模式关闭,并根据需求开启极轴追踪。

2. 临时切换正交模式：在绘图过程中，若需临时绘制一条斜线，无需关闭正交模式，可通过按住Shift键临时取消正交约束，此时光标可自由移动，绘制完成后松开Shift键，正交模式自动恢复，这一技巧适用于少量斜线绘制场景,避免了频繁开关正交模式的麻烦。

3. 与对象捕捉的结合使用：正交模式常与对象捕捉（如端点、中点、交点捕捉）结合使用，以实现精确绘图，绘制一条从已有直线端点出发的水平线时，先开启对象捕捉，捕捉端点后，再开启正交模式，沿水平方向拖动鼠标即可绘制精确的水平线，两者结合可大幅减少手动输入坐标的需求,提高绘图精度。

4. 自定义状态栏显示：部分CAD软件允许用户自定义状态栏按钮的显示与隐藏，若“正交”按钮未显示在状态栏，可通过右键单击状态栏，在弹出的菜单中勾选“正交”选项将其添加，可设置状态栏为“固定显示”或“自动隐藏”,以适应不同绘图习惯。

正交模式与其他辅助绘图工具的协同

在CAD绘图中，正交模式并非孤立存在，需与其他辅助工具协同工作，以实现高效、精确的绘图,以下是正交模式与其他常用工具的配合使用：

常见问题与解决方案

在使用正交命令快捷键时，用户可能会遇到一些常见问题,以下是典型问题及解决方法：

1. 问题：按下F8键后，正交模式无反应，状态栏按钮未变化。
   原因：可能是键盘按键失灵、CAD软件快捷键冲突，或状态栏被锁定。
   解决方法：检查键盘F8键是否正常；尝试通过菜单栏“工具→草图设置→捕捉和栅格”勾选“启用正交模式”；右键单击状态栏，确保“锁定”选项未勾选。

2. 问题：正交模式开启后，绘制的线条仍为斜线。
   原因：可能误开启了极轴追踪，或当前坐标系被旋转（非世界坐标系）。
   解决方法：检查状态栏极轴追踪按钮是否高亮（若高亮则关闭）；输入UCS命令，选择“世界”选项恢复默认坐标系。

相关问答FAQs

问题1：正交模式和极轴追踪可以同时开启吗？
解答：不可以，正交模式和极轴追踪是互斥的辅助绘图工具，开启正交模式会自动关闭极轴追踪，反之亦然，正交模式仅限制光标在水平和垂直方向移动，而极轴追踪可自定义多个角度方向，两者功能冲突，无法同时使用，若需绘制斜线，需关闭正交模式并开启极轴追踪,设置所需的角度增量。

问题2：如何设置正交模式的默认开启状态？
解答：在CAD中，正交模式的默认状态可通过系统变量设置，输入ORTHOMODE命令，按回车键后，输入1表示默认开启，输入0表示默认关闭，设置完成后，新建图形文件时，正交模式将按设定的默认状态启动，也可通过修改CAD配置文件（如acad.lsp）实现自定义启动设置，但需注意操作规范性,避免导致软件异常。
