在CAD软件中，合并图形命令是提升绘图效率、简化复杂图形操作的重要工具，通过合并功能，用户可以将多个独立的图形对象（如线条、多段线、圆弧等）整合为一个单一对象，便于后续的编辑、修改和属性管理，以下是关于CAD合并图形命令的详细说明，包括常用命令、操作步骤、适用场景及注意事项。

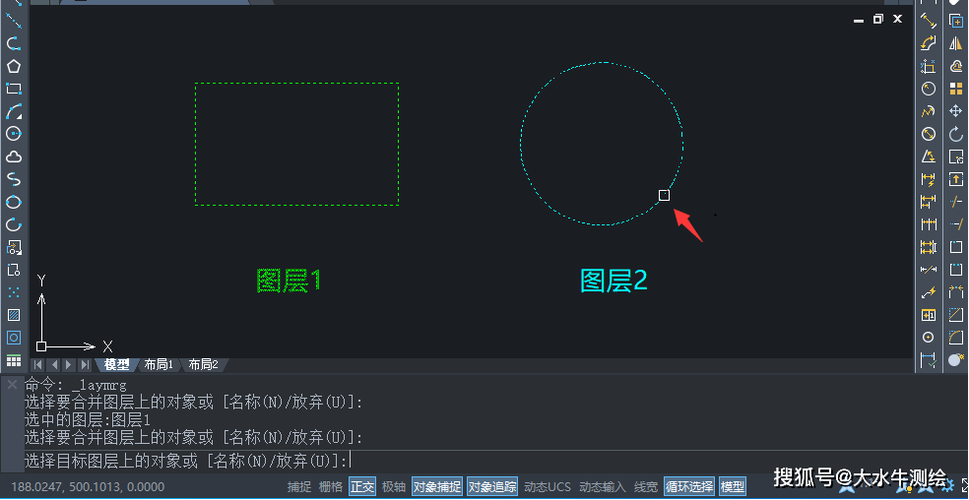

（图片来源网络，侵删）
在CAD中，最常用的合并命令包括“合并”（JOIN）、“并集”（UNION）、“差集”（SUBTRACT）和“交集”（INTERSECT），这些命令的功能和适用对象有所不同，需根据实际需求选择。“合并”命令主要用于连接同类型的线段或曲线，而“并集”“差集”“交集”则多用于三维实体或二维面域的布尔运算，以下以二维绘图中最常用的“合并”命令（JOIN）为例,详细介绍其操作步骤。
操作步骤：
- 启动命令：在CAD命令行输入“JOIN”或点击“修改”工具栏中的“合并”按钮（图标通常为双向箭头连接的线段）。
- 选择源对象：根据提示选择要合并的目标对象（如一条多段线或直线），作为合并后的主体。
- 添加对象：继续选择需要合并的其他对象（需与源对象类型相同，如直线与直线、多段线与多段线），若选择错误，可输入“U”撤销上一步选择。
- 确认合并：完成对象选择后，按空格键或回车键确认，系统将自动合并所选对象，合并后的对象类型与源对象一致,例如多条直线合并后成为一条多段线。
适用场景：
- 连接断开的线段：将连续的直线或圆弧合并为一条完整的多段线，方便整体编辑。
- 简化复杂图形：将多个分散的图形对象整合，减少图元数量，提高文件运行效率。
- 属性统一管理：合并后的对象具有统一的图层、颜色和线型属性，便于批量修改。
注意事项：

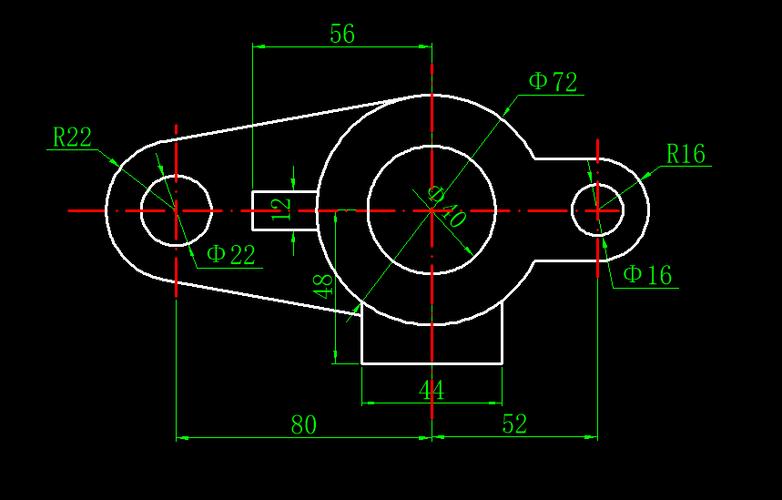

（图片来源网络，侵删）
- 对象类型需匹配：合并对象必须是同一类型（如直线只能与直线合并，圆弧只能与圆弧合并）。
- 位置需连续：部分CAD版本要求对象端点重合或重叠才能合并，否则可能失败。
- 三维对象的限制：三维实体需使用“并集”“差集”等布尔运算命令，而非“合并”。
以下表格总结了CAD中常用合并命令的区别：
| 命令名称 | 适用对象 | 主要功能 | 示例场景 |
|---|---|---|---|
| JOIN（合并） | 二维线段、多段线、圆弧 | 连接同类型对象为单一对象 | 合并断开的直线为连续多段线 |
| UNION（并集） | 二维面域、三维实体 | 合并对象的重叠部分，形成整体 | 合并两个重叠的面域为一个 |
| SUBTRACT（差集） | 二维面域、三维实体 | 减去对象的重叠部分 | 在矩形中挖去一个圆形 |
| INTERSECT（交集） | 二维面域、三维实体 | 保留对象的公共部分 | 提取两个重叠图形的交叉区域 |
相关问答FAQs：
Q1：为什么CAD中合并命令提示“对象类型无法合并”？
A：通常是因为所选对象的类型不匹配或位置不连续，尝试将直线与圆弧合并，或线段端点未接触，需确保对象类型一致（如均为直线），且端点重合或重叠，若为三维对象，应切换至“并集”或“差集”命令。
Q2：合并后的对象如何取消合并或拆分？
A：CAD中合并后的对象无法直接“取消合并”，但可通过以下方法拆分：

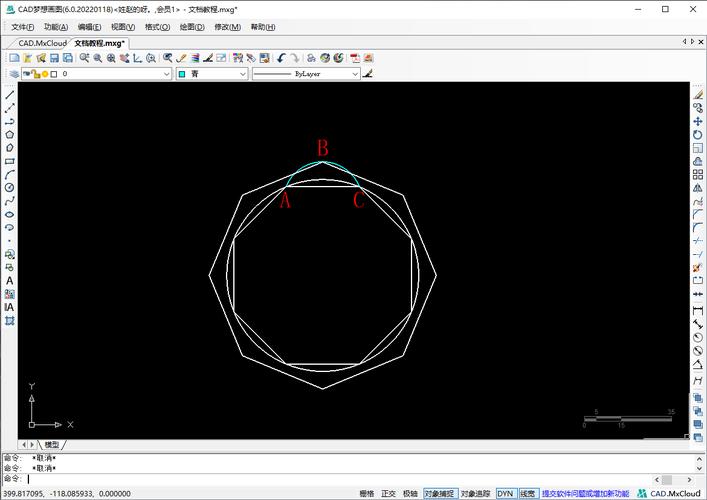

（图片来源网络，侵删）
- 二维对象：使用“分解”（EXPLODE）命令，将合并的多段线还原为原始线段（但会丢失合并后的属性）。
- 三维实体：通过“分割”（SLICE）或“剖切”（SECTION）命令切割实体，或使用“布尔运算”的差集功能拆分。
若需保留编辑灵活性,建议合并前备份原图形。
