proe造型命令教程是掌握三维曲面设计的关键,尤其对于工业设计、产品造型等领域的学习者和从业者而言，理解并熟练运用造型模块中的各类命令，能够高效创建复杂、流畅的曲面产品模型，以下将从基础命令到进阶技巧，结合实例操作详解proe（现已更名为creo）造型模块的核心功能与应用逻辑。
造型模块基础与环境设置
启动proe后,通过“插入”“造型”命令进入造型环境，该环境基于nurbs曲线，支持实时曲率分析，是精细化曲面设计的基础，进入界面后，首先需设置网格密度：点击“曲线”“编辑曲线”，在“选项”面板中调整“精度”参数，网格密度越高，曲线控制点越密集，编辑精度越高但计算量越大，通常复杂曲面建议设置为0.01~0.05，为便于观察，可通过“视图”“显示设置”“模型显示”开启“网格”显示，勾选“曲率”选项，实时查看曲线曲率梳，判断曲线光顺性（曲率梳变化均匀则曲线光顺）。
曲线创建与编辑技巧
曲线是曲面的骨架,造型模块中的曲线分为“自由曲线”“平面曲线”“下落曲线”三类，创建时需根据设计需求选择类型。
- 自由曲线：最常用的曲线类型，通过“曲线”“创建自由曲线”，在绘图区点击生成控制点，系统默认生成通过所有点的c3连续曲线（三阶导数连续），若需调整连续性，选中曲线后右键选择“重定义”，在“点”面板中可设置点的“位置”或“切线”，例如在端点处将“切线”约束为“水平”“垂直”或“曲面相切”，以实现与已有曲面的无缝连接。
- 平面曲线：适用于二维轮廓线，创建时需先选择“平面曲线”，指定一个基准平面（如top、front或新建平面），曲线将自动投影至该平面，编辑时仅能在平面内调整控制点，适合创建规则截面轮廓。
- 下落曲线：将空间曲线投影至曲面生成，常用于创建曲面交线或分割线，操作时先绘制或导入一条空间曲线，点击“曲线”“下落曲线”，选择目标曲面，系统自动生成投影曲线，可通过“方向”选项调整投影方向（垂直于曲面或沿指定方向）。

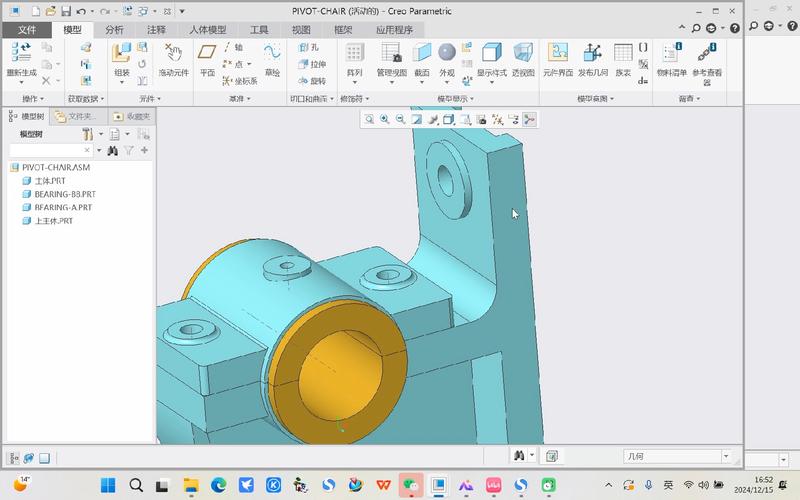

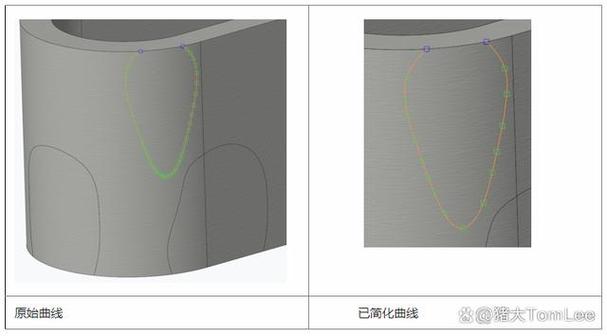

曲线编辑的核心是控制点调整,选中曲线后拖动控制点可直观改变形状，但需注意：拖动时按住shift键可强制控制点沿水平/垂直方向移动；按住ctrl键可多选控制点进行整体调整；对于对称曲线，可使用“曲线”“对称”命令，选择对称平面后，一侧曲线修改后另一侧自动镜像，保证对称性。
曲面创建与连续性控制
基于曲线创建曲面是造型的核心步骤,常用命令包括“曲面”“曲面修剪”“合并”等，曲面”命令提供了从曲线生成曲面的多种方式。
边界混合曲面
最灵活的曲面创建工具,通过选择多条曲线作为边界生成曲面，点击“曲面”“边界混合”，按顺序选择第一方向曲线（通常为截面线）和第二方向曲线（引导线），系统默认生成通过所有边界的曲面，若曲线数量不足，可在“曲线”面板中点击“添加”插入更多曲线；若需调整连续性，选中边界曲线后，在“连续性”面板中选择“相切”或“曲率”，并选择相邻曲面，可实现g1（相切连续）或g2（曲率连续）连接，g2连续的曲面过渡更自然，常用于外观件设计。
曲面修剪与延伸
创建的曲面常需修剪为所需形状,使用“曲面修剪”命令，选择目标曲面，选择修剪工具（曲线或曲面），可通过“选项”面板设置“保留侧”或“薄修剪”，若需延伸曲面边界，点击“曲面延伸”，选择边界线，指定“延伸类型”（如“相同距离”“相切”“沿曲率”），沿曲率”延伸可保持曲面曲率连续，避免出现突变棱线。
曲面合并与镜像
多个曲面需合并为整体时,使用“曲面合并”，选择两个曲面，通过“侧”选项确定保留区域，合并后的曲面可统一进行编辑，对称曲面可通过“镜像”命令生成，选择曲面和镜像平面，系统自动创建对称曲面，与原曲面合并后即可得到完整对称模型。
曲面分析与优化
曲面创建后需通过分析工具验证质量,避免后续出现破面、扭曲等问题，常用分析命令包括“曲率”“拔模检测”“截面曲率”等。
- 曲率分析：选择曲面后点击“分析”“曲率”，系统以彩色云图显示曲率分布，颜色变化均匀则曲面质量良好，若出现局部颜色突变（如红色与蓝色相邻），则该区域曲率不连续，需返回曲线编辑阶段调整控制点。
- 截面曲率分析：通过“分析”“截面曲率”，选择截面方向，系统显示截面曲线的曲率梳，可直观判断截面光顺性，常用于检查汽车前脸、手机外壳等流线型曲面的过渡效果。
- 拔模检测：对于需注塑成型的曲面，需进行拔模分析，点击“分析”“拔模检测”，指定拔模方向和角度，系统以颜色标识拔模不足区域（通常需调整曲面斜率或增加拔模斜度）。
进阶技巧与实例应用
曲面与实体的转换
造型模块创建的曲面需转换为实体才能进行后续工程操作,常用方法有：
- 加厚：选择曲面，点击“编辑”“加厚”，输入厚度值，可生成实体，适用于薄壁件（如手机外壳）。
- 合并与实体化：将曲面与已有实体合并后，选择合并曲面，点击“编辑”“实体化”，选择“移除材料”可切除实体，或选择“曲面”生成实体。
参数化设计
为提高设计效率,可使用关系式和参数控制曲面尺寸，通过“工具”“参数”创建长度、半径等参数，在曲线或曲面尺寸标注时使用“工具”“关系”添加关系式（如“d1=d2*2”），修改参数值后模型自动更新，适用于系列化产品设计。
典型实例：鼠标外壳设计
- 创建主体曲线：使用“自由曲线”绘制鼠标侧面的截面线和引导线，调整控制点保证曲率连续；
- 生成曲面：用“边界混合”选择截面线和引导线，设置与侧边曲面的g2连续；
- 修剪与合并：用“曲面修剪”命令切除多余部分，合并所有曲面；
- 实体化：加厚曲面生成实体，倒角后完成主体设计；
- 细节优化：通过“曲线分析”检查曲面过渡，调整曲线控制点优化握感区域。
相关问答FAQs
问：造型模块中曲线的“软点”如何使用？
答：软点是曲线与曲面、边线或其他曲线的关联点，可固定曲线位置，创建曲线时，按住shift键将控制点拖动至曲面边缘或已有曲线上，系统自动生成软点（显示为红色），此时曲线端点将始终与关联对象保持接触，修改关联对象时曲线随之更新，适合创建需要与模型边界对齐的曲线（如产品分模线）。
问：如何解决曲面创建时出现的“几何形状错误”提示？
答：该提示通常由曲线相交、曲率突变或边界混合曲线顺序混乱导致，解决方法：①检查曲线是否自相交或交叉，通过“曲线”“相交”命令检测并修剪；②使用“曲率分析”工具检查曲线曲率梳是否均匀，调整控制点消除突变；③边界混合时确保曲线选择顺序一致（如第一方向曲线按从左到右顺序选择），避免方向冲突；④若问题仍存在，可尝试重新创建曲线或降低网格精度后重新生成曲面。
