在AutoCAD 2006中，命令是用户与软件交互的核心，通过输入命令或点击工具栏按钮，可以实现对图形的绘制、编辑、标注等操作，熟练掌握常用命令是提高绘图效率的关键，以下将详细介绍AutoCAD 2006中常用命令的功能、调用方法及操作技巧，帮助用户更好地理解和使用这些命令。
绘图类命令是创建图形的基础。LINE（直线）命令用于绘制直线段，可以通过输入起点和终点坐标，或直接在屏幕上点击确定点，输入L（命令别名）后，按提示依次输入起点坐标（如0,0）和终点坐标（如100,100），即可绘制一条直线。CIRCLE（圆）命令用于绘制圆形，支持多种定义方式，如圆心半径（C命令后指定圆心，输入半径）、两点定义直径（2P选项）或三点定义圆周（3P选项）。ARC（圆弧）命令用于绘制圆弧，可通过起点、圆心、端点或角度等参数定义，常用选项包括三点（3P）、圆心起点端点（C）等。RECTANG（矩形）命令可绘制带圆角或直角的矩形，通过指定对角点或输入长度、宽度参数实现，例如输入REC后，点击第一个角点，输入@100,60可绘制100x60的矩形。POLYGON（正多边形）命令用于绘制3-1024边的正多边形，支持内接于圆（I选项）、外切于圆（C选项）或边长（E选项）定义方式。

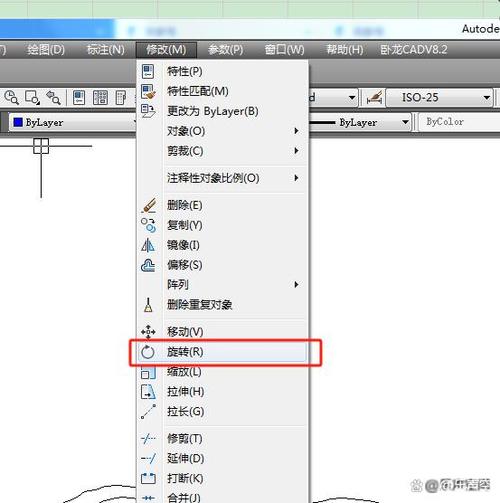

编辑类命令用于修改已绘制的图形。MOVE（移动）命令可将对象从原位置移动到新位置，通过选择对象后指定基点和位移点实现，例如输入M，选中对象，点击基点，拖动到目标位置。COPY（复制）命令用于复制对象，与MOVE类似，但保留原对象，可通过输入O选项设置多次复制。ROTATE（旋转）命令可将对象绕指定基点旋转指定角度，输入RO后选择对象，指定基点，输入角度值或拖动确定角度。SCALE（缩放）命令用于按比例缩放对象，输入SC，选择对象，指定基点，输入比例因子（如2表示放大两倍）。TRIM（修剪）命令用于修剪对象，需先选择剪切边界，再选择要修剪的部分，例如输入TR后，回车确认所有对象为边界，点击需修剪的线段。EXTEND（延伸）命令可将对象延伸到指定边界，操作与TRIM类似，先选择边界，再选择需延伸的对象。OFFSET（偏移）命令用于创建平行对象，如平行线或同心圆，输入O后指定偏移距离，选择对象后点击偏移方向。ARRAY（阵列）命令可创建矩形或环形阵列，输入AR后选择阵列类型（R矩形或P环形），设置行数、列数或项目数及角度。
标注类命令用于添加尺寸和注释。DIMLINEAR（线性标注）命令用于标注水平或垂直尺寸，输入DIMLIN后，选择标注对象的两点，指定尺寸线位置。DIMALIGNED（对齐标注）命令用于标注倾斜对象的尺寸，尺寸线与对象平行。DIMRADIUS（半径标注）和DIMDIAMETER（直径标注）分别用于标注圆或圆弧的半径和直径，输入DIMRAD或DIMDIA后选择对象，确定标注位置。DIMANGULAR（角度标注）用于标注角度，选择两条边或三个点。MTEXT（多行文字）命令用于添加多行文本，输入T后，指定文本框区域，输入文字内容并设置格式。
辅助工具类命令能提高绘图精度和效率。OSNAP（对象捕捉）用于捕捉特殊点，如端点、中点、圆心等，可通过状态栏开关或输入OSNAP设置模式。GRID（栅格）命令用于显示栅格，帮助定位，输入GRID后设置栅格间距。ZOOM（缩放）命令用于调整视图显示，输入Z后，常用选项包括全部（A）、窗口（W）、实时（E）等。PAN（平移）命令用于移动视图，输入P后拖动鼠标即可平移。LAYER（图层）命令用于管理图层，输入LA后可创建、删除图层，设置颜色、线型等属性，例如新建图层“中心线”，设置线型为CENTER。

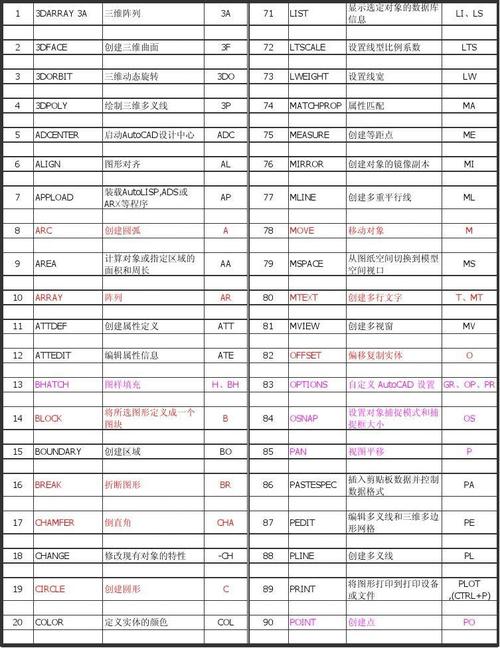

为了更直观地展示部分命令的调用方式和功能，以下列举几个常用命令的速查表格：
| 命令全称 | 命令别名 | 主要功能 | 常用选项/参数 |
|---|---|---|---|
| LINE | L | 绘制直线段 | 起点、终点坐标 |
| CIRCLE | C | 绘制圆形 | 圆心半径（C）、两点（2P）、三点（3P） |
| MOVE | M | 移动对象 | 基点、位移点 |
| COPY | CO/CP | 复制对象 | 多次复制（O） |
| TRIM | TR | 修剪对象 | 选择剪切边界、修剪对象 |
| DIMLINEAR | DIMLIN | 线性标注 | 标注两点、尺寸线位置 |
在使用AutoCAD 2006命令时，需要注意以下几点：一是命令输入不区分大小写，支持全称或别名；二是可通过空格键或回车键确认操作；三是部分命令支持透明命令（如ZOOM），可在其他命令执行过程中输入；四是利用UNDO（U）和REDO（恢复）命令可撤销或恢复操作。
相关问答FAQs
Q1: 如何在AutoCAD 2006中快速重复上一个命令？
A1: 在AutoCAD 2006中，完成一个命令后，直接按空格键或回车键即可快速重复执行上一个命令，右键单击绘图区域，在快捷菜单中选择“重复[命令名]”也可实现重复操作。
Q2: 如何在AutoCAD 2006中设置对象的线型比例？
A2: 输入LTSCALE命令后，按提示输入新的比例因子（如10），回车即可调整全局线型比例，若需单独修改某个对象的线型比例，可先选中对象，输入CH（PROPERTIES命令），在特性面板中修改“线型比例”值。
