CAD绘图命令大全涵盖了从基础绘图到高级编辑的各类功能,是高效完成设计工作的核心工具，以下按功能分类详细解析常用命令，并辅以操作说明和实例，帮助系统掌握CAD操作逻辑。

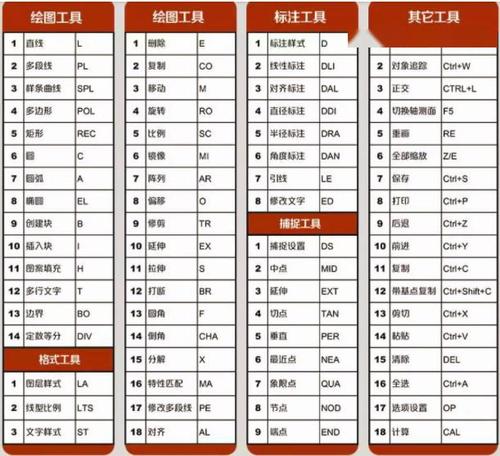

（图片来源网络，侵删）
基础绘图命令
基础绘图命令是构建图形的基石,主要包括直线、多段线、圆、圆弧等基本元素。
- 直线（L）：用于绘制连续线段，输入“L”后指定起点和终点，可结合“闭合（C）”选项形成封闭图形。
- 多段线（PL）：可绘制包含直线和圆弧的复合线段，支持设置线宽（如“W”命令），适合绘制轮廓或箭头。
- 圆（C）：通过指定圆心、半径或直径绘制圆，也可使用“三点（3P）”“两点（2P）”或“相切、相切、半径（T）”方式。
- 圆弧（A）：提供多种绘制方式，如“起点、圆心、终点（SCE）”“起点、端点、角度（SEA）”，需注意圆弧方向性。
- 矩形（REC）：通过指定两个对角点绘制矩形，可设置圆角（“F”选项）或厚度（“T”选项）。
- 多边形（POL）：绘制正多边形，输入边数后可选择“内接于圆（I）”或“外切于圆（C）”模式。
编辑与修改命令
编辑命令用于调整已有图形的形状、位置和属性，是提升绘图效率的关键。
- 移动（M）：选择对象后指定基点和位移点，实现图形平移。
- 复制（CO/CP）：通过基点和目标点复制对象，可结合“阵列（A）”选项批量复制。
- 旋转（RO）：围绕指定基点旋转对象，需输入旋转角度或通过“参照（R）”选项参照其他对象调整。
- 缩放（SC）：按比例放大或缩小对象，可选择“参照（R）”模式基于实际尺寸缩放。
- 修剪（TR）：以选定对象为边界剪切多余部分，需先选择边界对象，再点击要修剪的线段。
- 延伸（EX）：将对象延伸至指定边界，操作逻辑与修剪类似。
- 倒角（CHA）：对两条直线添加倒角，可设置距离（“D”）或角度（“A”）。
- 圆角（F）：用圆弧连接两个对象，需输入半径（“R”），半径为0时可实现直角连接。
图层与属性管理
图层管理是组织复杂图形的核心工具,通过分层控制实现对象分类显示。
- 图层（LA）：打开图层特性管理器，可新建、删除图层，设置颜色、线型、线宽等属性。
- 颜色（COL）：为选定对象或图层设置颜色，支持“随层（BYLAYER）”“随块（BYBLOCK）”或自定义颜色。
- 线型（LT）：加载或修改线型（如虚线、点划线），通过“全局比例因子（LTS）”调整线型显示比例。
- 线宽（LW）：设置对象线宽，需在状态栏开启“线宽显示”才能查看效果。
标注与文字命令
标注和文字是传递设计信息的重要元素,需符合制图规范。

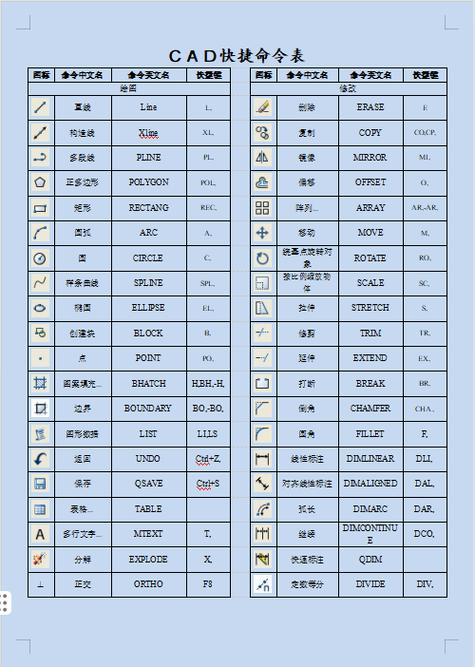

（图片来源网络，侵删）
- 线性标注（DLI）：标注水平或垂直尺寸，需指定延伸线和尺寸线位置。
- 对齐标注（DAL）：标注倾斜对象的实际长度，尺寸线与对象平行。
- 半径标注（DRA）：标注圆或圆弧的半径，自动显示前缀“R”。
- 文字（T/MT）：单行文字（T）适合简短标注，多行文字（MT）支持复杂格式和段落设置。
- 编辑文字（ED）：双击文字对象或输入命令后选择文字进行修改。
视图与辅助工具
视图命令用于调整显示效果,辅助工具可提升绘图精度。
- 缩放（Z）：通过“窗口（W）”“动态（D）”“范围（E）”等方式调整视图大小。
- 平移（P）：移动视图而不改变图形比例，按住鼠标滚轮可快速平移。
- 对象捕捉（OS）：开启端点、中点、交点等捕捉模式，确保精确绘制。
- 极轴追踪（F10）：按指定角度增量追踪点，常与对象捕捉配合使用。
三维绘图命令
三维命令用于创建立体模型,需切换至三维空间。
- 拉伸（EXT）：将二维图形沿Z轴拉伸为三维实体，可设置倾斜角度。
- 旋转（REV）：围绕旋转轴将二维图形旋转为三维实体。
- 布尔运算：并集（UNI）、差集（SU）、交集（IN）用于组合或修剪三维实体。
其他实用命令
- 块定义（B）：将图形创建为块，方便重复调用，支持属性定义（ATT）。
- 填充（H）：为封闭区域添加图案填充，可调整比例和角度。
- 查询（DI/LA/AA）：查询距离（DI）、列表（LA）、面积（AA）等几何信息。
相关问答FAQs
Q1：如何快速修剪多余线段？
A：使用“TR”命令后，直接按空格键选择所有对象作为边界，再点击需要修剪的线段即可快速完成，若需复杂修剪，可输入“F”栏选多个线段一次性修剪。
Q2：图层被锁定后如何解锁？
A：在“图层特性管理器”中找到目标图层，点击“锁定”列的锁形图标，解锁后图层中的对象即可编辑，也可通过“LAYULK”命令快速解锁选定图层。

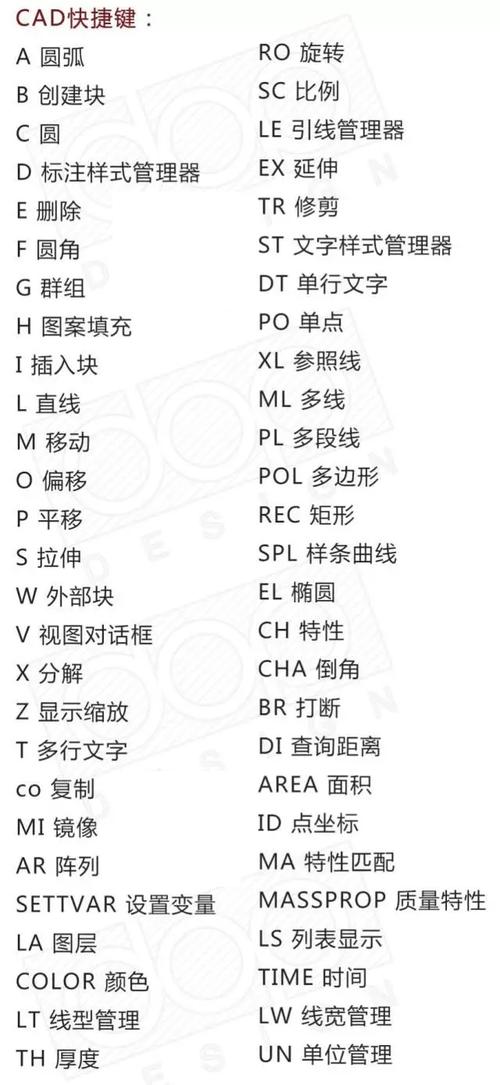

（图片来源网络，侵删）
