AutoCAD 2010作为一款经典的计算机辅助设计软件，其命令功能强大且丰富，掌握这些命令是高效绘图的基础，以下将详细介绍AutoCAD 2010的常用命令，涵盖绘图、修改、标注、视图等多个类别，并辅以表格归纳核心命令的功能及快捷键,最后附上相关问答。
（图片来源网络，侵删）
绘图类命令
绘图类命令是创建图形元素的基础，包括点、线、圆、弧等基本图形。
- LINE（L）：绘制直线，通过指定起点和终点创建连续线段。
- XLINE（XL）：绘制构造线，两端无限延伸，常作辅助线。
- PLINE（PL）：绘制多段线，可包含直线和圆弧，且可设置不同线宽。
- POLYGON（POL）：绘制正多边形，支持内接、外切等方式。
- RECTANG（REC）：绘制矩形，可指定长度、宽度及圆角半径。
- CIRCLE（C）：绘制圆，支持圆心半径、两点、三点等六种方式。
- ARC（A）：绘制圆弧，提供起点、圆心、端点等十种参数组合。
- ELLIPSE（EL）：绘制椭圆，需指定中心点、轴长或旋转角度。
- BLOCK（B）：创建内部图块，将选定对象定义为可复用的块。
- WBLOCK（W）：创建外部图块，将块保存为独立图形文件。
修改类命令
修改类命令用于编辑和调整已绘制的图形，是优化图形的关键。
- ERASE（E）：删除选中的对象，可通过交叉窗口或点选方式选择。
- COPY（CO/CP）：复制对象，可一次性创建多个副本，并指定基点和位移。
- MOVE（M）：移动对象，通过基点和目标点调整位置。
- ROTATE（RO）：旋转对象，需指定基点和旋转角度，支持参照旋转。
- SCALE（SC）：缩放对象，以基点为参考，按比例放大或缩小。
- TRIM（TR）：修剪对象，以其他对象为剪切边，裁剪多余部分。
- EXTEND（EX）：延伸对象，将对象延伸至指定的边界。
- OFFSET（O）：偏移对象，创建与原对象平行且等距的新对象。
- FILLET（F）：倒圆角，用指定半径的圆弧连接两条直线或曲线。
- CHAMFER（CHA）：倒角，在两条直线间创建斜角，可设置距离和角度。
标注类命令
标注类命令用于添加尺寸、文字等注释信息，确保图形的可读性和规范性。
- DIMLINEAR（DLI）：线性标注，标注水平或垂直方向的尺寸。
- DIMALIGNED（DAL）：对齐标注，标注倾斜方向的尺寸，尺寸线与对象平行。
- DIMRADIUS（DRA）：半径标注，标注圆或圆弧的半径。
- DIMDIAMETER（DDI）：直径标注，标注圆或圆弧的直径。
- DIMANGULAR（DAN）：角度标注，标注两条直线或三个点之间的角度。
- QLEADER（LE）：快速引线，创建带文字说明的引线标注。
- MTEXT（MT/T）：多行文字，创建或编辑多段落文字，支持格式设置。
- STYLE（ST）：文字样式，定义文字的字体、高度、倾斜角度等属性。
视图与类命令
视图类命令用于控制图形的显示，方便查看和编辑复杂图形。
（图片来源网络，侵删）
- ZOOM（Z）：缩放视图，包括实时缩放、窗口缩放、动态缩放等模式。
- PAN（P）：平移视图，移动图形显示区域而不改变缩放比例。
- VIEW（V）：命名视图，保存和恢复特定视图状态。
- VPORTS：视口，创建多个视口以显示不同视图。
- REGEN（RE）：重生成，刷新视图，重新计算图形数据。
其他实用命令
- MATCHPROP（MA）：特性匹配，将源对象的属性（如图层、线型、颜色）复制到目标对象。
- PROPERTIES（CH/MO）：特性，打开特性面板，查看和修改对象属性。
- LAYER（LA）：图层管理器，创建、删除图层，设置图层颜色、线型等。
- LTSCALE（LTS）：线型比例，调整全局线型比例因子，以适应不同图形尺寸。
- OSNAP（OS）：对象捕捉，设置捕捉点（如端点、中点、圆心）以提高绘图精度。

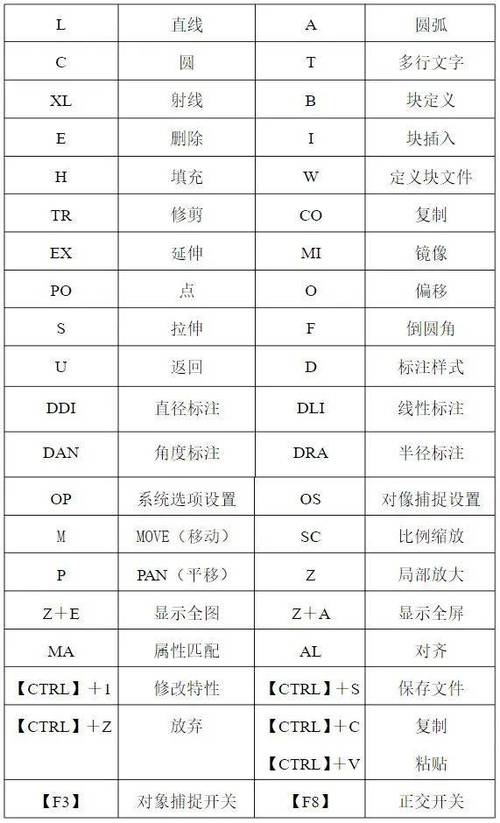

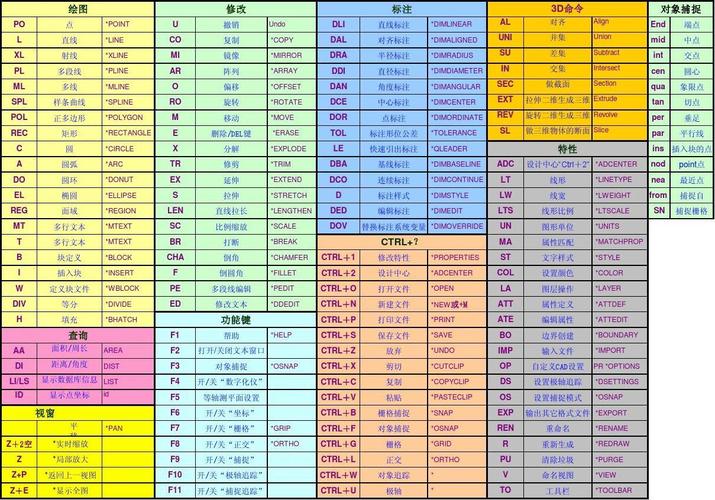

核心命令功能及快捷键速查表
| 命令名称 | 快捷键 | 主要功能 |
|---|---|---|
| LINE | L | 绘制直线 |
| CIRCLE | C | 绘制圆 |
| COPY | CO/CP | 复制对象 |
| MOVE | M | 移动对象 |
| TRIM | TR | 修剪对象 |
| EXTEND | EX | 延伸对象 |
| FILLET | F | 倒圆角 |
| CHAMFER | CHA | 倒角 |
| DIMLINEAR | DLI | 线性标注 |
| MTEXT | MT/T | 多行文字 |
| ZOOM | Z | 缩放视图 |
| PAN | P | 平移视图 |
| LAYER | LA | 图层管理 |
| MATCHPROP | MA | 特性匹配 |
相关问答FAQs
问题1：AutoCAD 2010中如何快速选择多个对象进行批量操作？
解答：可通过以下方式快速选择多个对象：
- 窗口选择（W）：从左向右拖动鼠标，仅完全包含在矩形窗口内的对象被选中。
- 交叉窗口选择（C）：从右向左拖动鼠标，与矩形窗口相交或完全包含在内的对象均被选中。
- 快速选择（QSELECT）：通过“工具”菜单打开快速选择对话框，按对象类型、图层、颜色等属性批量筛选选择。
- 编组（GROUP）：将常用对象定义为编组，通过编组名快速选择所有成员。
问题2：在AutoCAD 2010中，如何解决标注显示为直线或数字过小的问题？
解答：标注显示异常通常由标注样式或比例设置不当导致，解决方法如下：
- 检查标注样式：输入“DIMSTYLE”（D）打开标注样式管理器，选择当前样式，进入“调整”选项卡，确保“全局比例”设置为合适的值（如与图形比例一致）。
- 检查文字高度：在“文字”选项卡中，设置“文字高度”为固定值或与标注样式协调的尺寸。
- 更新标注：使用“DIMUPDATE”命令，选择需更新的标注，使其关联当前样式设置。
- 检查系统变量：输入“DIMSCALE”命令，确保其值为非零且符合绘图比例，若为0则自动使用全局比例。
通过以上命令的掌握和灵活运用，可显著提升AutoCAD 2010的绘图效率和质量，无论是简单的二维图形还是复杂的工程图纸,都能得心应手。
