在CAD绘图过程中，线条合并是提升绘图效率和图形整洁度的重要操作，尤其在处理复杂图纸或修改设计时，掌握高效的线条合并命令能显著减少重复劳动，CAD软件中与线条合并相关的命令主要包括“合并”（JOIN）、“编辑多段线”（PEDIT）以及“边界”（BOUNDARY）等，不同命令适用于不同场景,需根据线条类型和合并需求灵活选择。
常用合并命令的功能与适用场景
-
合并（JOIN）命令
该命令是合并同类线条最直接的工具，支持直线、多段线、圆弧、椭圆弧等对象的合并，操作时需确保待合并对象首尾相连或共线，且方向一致，将两条断开的直线合并为一条时，需选中第一条直线后，再选择第二条与之端点对齐的直线，系统会自动将其延伸并合并，对于圆弧或椭圆弧，若半径相同且圆心角连续，也可合并为完整圆或椭圆，该命令的优势在于操作简单，适合快速处理少量对象的合并，但对线条的几何位置要求严格，若对象未精确连接，则需先使用“延伸”（EXTEND）或“修剪”（TRIM）命令调整。 -
编辑多段线（PEDIT）命令

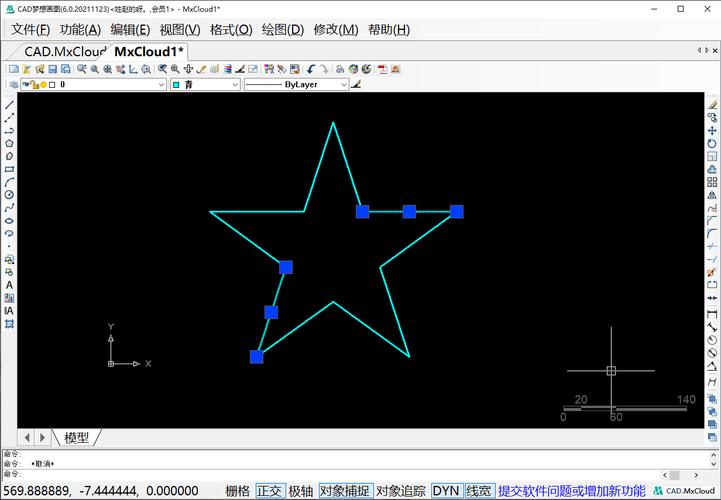

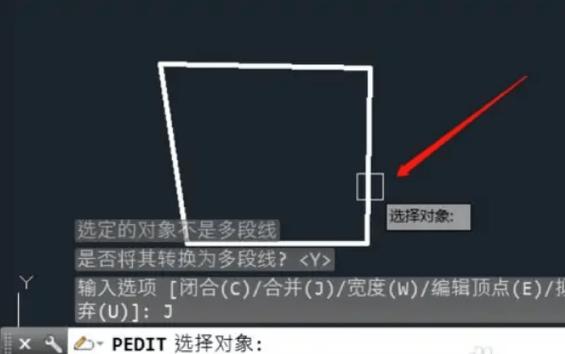

PEDIT命令功能更为强大，主要用于修改和合并多段线（PLINE），也可将直线、圆弧等转换为多段线后进行合并，执行命令后，选择“合并”选项，即可拾取需要合并的对象，系统会自动将符合条件的对象转换为多段线并连接，与JOIN命令相比，PEDIT对对象的共线性要求较低，即使线条之间有小间隙（需在“合并类型”中设置允许的间隙大小），也可尝试合并，PEDIT还支持合并后统一线条的宽度、线型等属性，适合处理需要统一属性的复杂线条组，在修改建筑轮廓时，可将分散的墙线直线段通过PEDIT合并为整体多段线,便于后续填充或编辑。 -
边界（BOUNDARY）命令

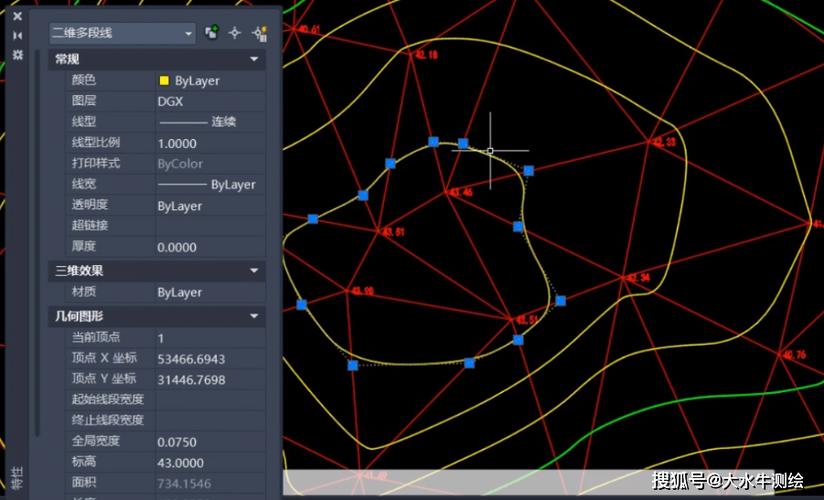

当需要将多个独立线条围成的封闭区域合并为单一对象时，BOUNDARY命令更为高效，该命令可通过检测封闭区域自动生成多段线或面域，无需手动选择每条线条，操作时，在“边界创建”对话框中设置对象类型为“多段线”，然后点击“拾取点”，在封闭区域内任意位置单击，系统会自动识别边界并生成合并后的对象，BOUNDARY命令特别适合处理由大量线条构成的复杂轮廓，如地形图等高线、机械零件剖面等,能有效避免逐个选择线条的繁琐操作。
合并命令的操作技巧与注意事项
- 线条类型匹配：合并前需确认对象类型是否兼容，例如直线与多段线可直接合并，但直线与圆弧需通过PEDIT转换为多段线后才能操作。
- 几何条件检查：使用JOIN命令时，确保线条端点精确重合（可开启“对象捕捉”功能）；PEDIT允许设置间隙容差，但过大可能导致合并失败。
- 属性统一性：合并后，原对象的图层、颜色等属性将继承于第一个选定对象，若需统一属性，可先通过“特性匹配”（MATCHPROP）命令调整。
- 错误处理：若合并失败，可检查对象是否被锁定、冻结或在不同的块参照中，必要时需分解（EXPLODE）块对象后再操作。
合并命令的效率对比与应用场景
| 命令名称 | 适用对象 | 优势 | 局限性 | 典型应用场景 |
|---|---|---|---|---|
| JOIN | 直线、圆弧、多段线等 | 操作简单，快速合并首尾相连对象 | 要求解对象精确连接，间隙容忍度低 | 断开直线的快速连接 |
| PEDIT | 多段线、可转多段线的对象 | 支持间隙合并，可统一属性 | 需转换对象类型，步骤稍多 | 建筑轮廓、道路中心线合并 |
| BOUNDARY | 封闭区域内的多条线条 | 自动识别边界，批量生成对象 | 仅适用于封闭区域，需内部无间隙 | 地形图、填充区域轮廓生成 |
相关问答FAQs
Q1：为什么使用JOIN命令合并两条直线时提示“源和目标对象类型不同”？
A：该提示通常是因为两条直线中有一条已被转换为其他对象类型（如多段线），或线条本身存在几何问题（如共线但未端点对齐），解决方法：先使用“列表”（LIST）命令检查对象类型，确保均为直线；若为多段线，需统一类型后再合并,或改用PEDIT命令进行合并。
Q2：如何将多条分散的线条合并为一条闭合多段线？
A：可分两步操作：首先使用“边界”（BOUNDARY）命令，在封闭区域内拾取点生成临时多段线边界；然后使用“分解”（EXPLODE）命令删除原分散线条，保留新生成的闭合多段线，若线条未完全封闭，需先用“延伸”或“倒角”命令闭合间隙,再执行BOUNDARY命令。
