在2014版本的CAD软件中,填充命令是一项非常实用的绘图工具，它能够快速为封闭区域添加特定的图案或颜色，从而增强图形的可读性和专业性，2014版的CAD填充命令相比之前的版本，在界面设计和功能上都有一定的优化，使得操作更加便捷高效，要熟练掌握这一命令，首先需要了解其启动方式、核心参数设置以及常见应用场景。

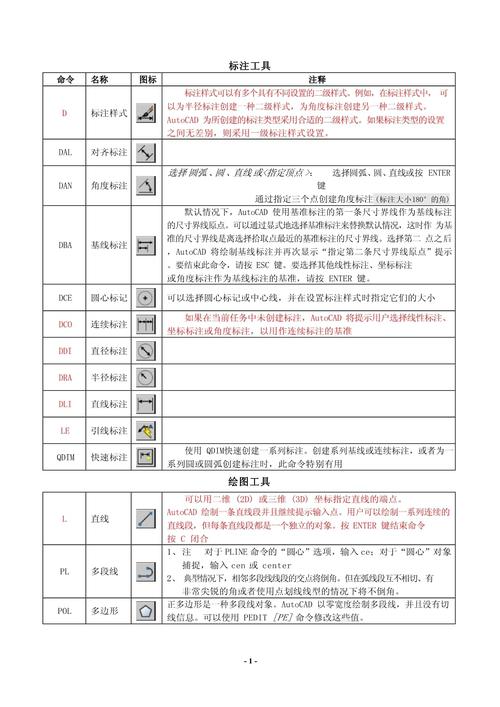

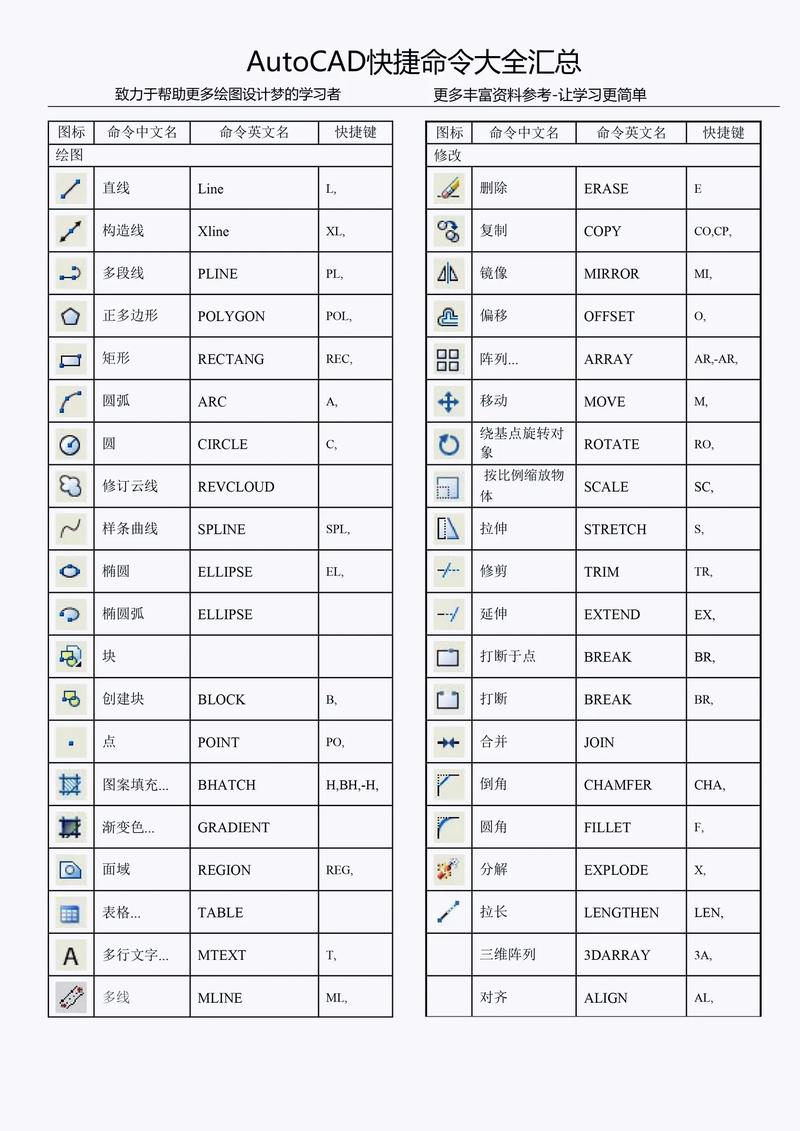

启动填充命令的方法有多种,用户可以根据自己的操作习惯选择最便捷的方式，最常用的方法是通过功能区中的“绘图”面板，找到“图案填充”按钮并点击；也可以在命令行中直接输入快捷命令“H”或“BH”，然后按回车键执行，输入“BH”会弹出“图案填充和渐变色”对话框，而输入“H”则会在命令行中显示简化的选项，适合有一定基础的用户快速操作，通过菜单栏中的“绘图”>“图案填充”选项也可以打开相应的对话框，这种方式对于习惯传统菜单操作的用户来说比较友好。
在“图案填充和渐变色”对话框中，用户需要对多个关键参数进行设置，以实现理想的填充效果，首先是“类型和图案”选项区，这里可以选择填充的类型，包括“预定义”、“用户定义”和“自定义”。“预定义”是默认选项，提供了CAD自带的多种标准图案，如“ANSI”系列、“ISO”系列以及“其他预定义”中的砖块、混凝土、草地等常用图案，选择具体图案后，还可以调整“角度”和“比例”参数，角度用于控制图案的旋转方向，比例则用于调整图案的疏密程度，在填充混凝土区域时，通常需要适当增大比例，使图案更加稀疏；而填充金属表面时，可能需要减小比例，以获得更细腻的效果。
接下来是“边界”选项区，这是填充命令的核心部分，用于确定需要填充的区域，CAD提供了多种选择边界对象的方式，最常用的是“添加：拾取点”和“添加：选择对象”，使用“添加：拾取点”时，只需在封闭区域内单击，程序会自动搜索并生成封闭边界，这种方式对于复杂多边形的填充尤为高效，而“添加：选择对象”则需要用户手动选择构成边界的线条、圆弧等图形元素，这种方式适用于边界不连续或需要精确控制边界范围的情况，需要注意的是，选择的边界必须是封闭的，否则填充操作将无法成功执行，在实际操作中，如果遇到填充失败的情况，通常需要检查边界是否存在间隙或重叠。
“图案填充原点”选项区用于控制图案的起始位置，默认情况下，图案会从边界对象的左下角开始生成，但用户可以根据需要设置新的原点，例如将原点设置为边界对象的中心或某个特定点，以确保图案在填充区域内对称分布。“选项”区中的“关联”选项非常重要，勾选后，当修改边界对象的形状或大小时，填充图案会自动随之调整，保持与边界的关联性；若取消勾选，则填充图案将独立于边界对象，不会随边界变化而更新。
在填充材质的表现方面,2014版CAD还支持渐变色填充，在“图案填充和渐变色”对话框中切换到“渐变色”选项卡，用户可以选择“单色”或“双色”渐变，并调整颜色、透明度和渐变方向，渐变色填充常用于表现光影效果、立体图形或特殊材质，如金属表面的光泽、天空的过渡色等，通过调整渐变角度和中心点，可以创建出更加自然逼真的渐变效果。
在实际绘图过程中,填充命令的应用场景非常广泛，在建筑图纸中，墙体、地面、屋顶等结构常用不同的填充图案进行区分；在机械制图中，剖面图需要用填充图案来表示零件的材料，如钢材、塑料等；在园林设计中，草坪、水体、铺装区域等也可以通过填充命令快速绘制，为了提高绘图效率，用户还可以创建自定义填充图案，将常用的图案或公司标准图案保存到CAD中，方便后续调用。
在使用填充命令时,还需要注意一些常见问题，当填充区域较大或图案较复杂时，可能会影响软件的运行速度，此时可以适当调整图案比例或简化边界对象，对于重叠的填充区域，可以通过设置“孤岛检测”选项来控制填充的显示方式，包括“普通”、“外部”和“忽略”三种模式，不同的模式会影响重叠区域的填充效果。
以下是一个常用填充图案及其参数设置的参考表格,帮助用户快速选择合适的图案：
| 图案名称 | 适用场景 | 常用角度 | 常用比例 | 特点说明 |
|---|---|---|---|---|
| ANSI31 | 金属剖面、机械零件 | 0°/90° | 5-3 | 平行线图案，清晰简洁 |
| AR-CONC | 混凝土、石材 | 0° | 5-1 | 小圆点图案，表现粗糙质感 |
| GRASS | 草地、绿化区域 | 0°/45° | 50-100 | 草叶状图案，自然随机 |
| CROSS | 网格、特殊填充区域 | 45° | 1-2 | 十字交叉图案，均匀分布 |
| HOUND | 木材、表面纹理 | 0° | 10-20 | 波浪形图案，模拟木纹 |
通过合理设置填充参数,并结合实际绘图需求选择合适的图案，用户可以显著提升图纸的专业性和表现力，2014版CAD的填充命令虽然在基础功能上与其他版本相似，但其优化的界面和便捷的操作方式，使得填充过程更加流畅高效，是CAD用户必备的技能之一。
相关问答FAQs：
问题1：为什么在CAD中进行填充时，提示“未找到有效的边界”？
解答：出现该提示通常是因为所选区域未形成封闭边界，解决方法包括：检查边界对象是否存在间隙或重叠，可以使用“边界”命令（BO）重新生成封闭边界；确保所有边界线在端点处完全闭合，可以通过“延伸”（EXTEND）或“修剪”（TRIM）命令调整线条；如果边界由多个对象组成，确保它们首尾相连，没有断点。
问题2：如何修改已填充的图案类型或比例？
解答：修改已填充的图案非常简单，双击需要修改的填充区域，或在命令行中输入“HATCHEDIT”命令，然后选择要编辑的填充对象，此时会弹出“图案填充编辑”对话框，在对话框中，用户可以重新选择图案类型、调整角度和比例等参数，修改后点击“确定”即可更新填充效果，如果填充对象设置了“关联”属性，修改边界时填充图案会自动更新，无需单独编辑填充参数。
