CAD中的倒角命令（CHAMFER）是用于在两条直线、多段线、射线或构造线的相交处创建倾斜角的过渡连接，常用于机械设计、建筑制图中对边角进行修饰或满足工艺要求，该命令不仅支持二维图形处理，在三维建模中也可对实体边进行倒角操作，灵活运用能显著提升图纸的规范性和美观度。
倒角命令的基本操作流程

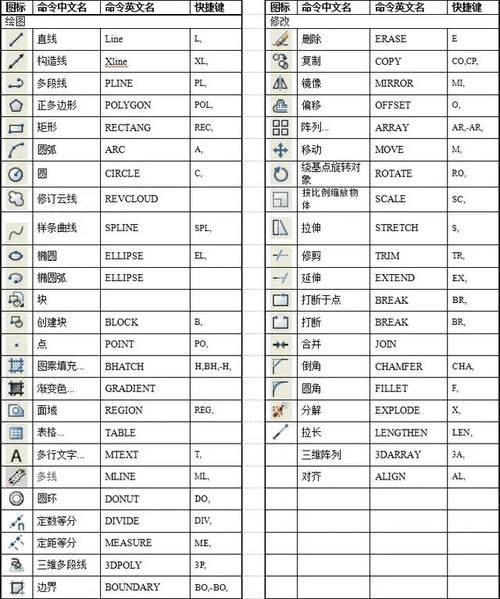

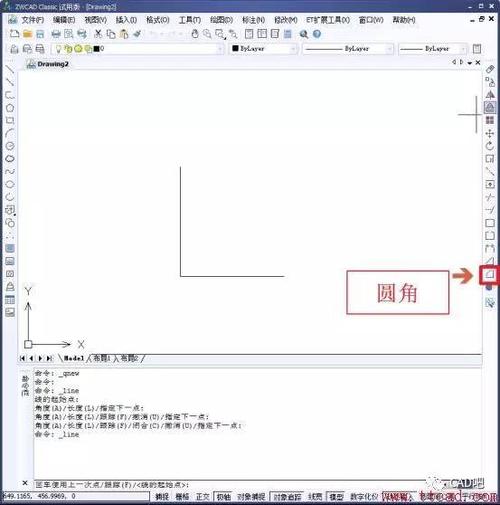

执行倒角命令主要有三种方式：通过菜单栏“修改”→“倒角”、输入命令快捷键“CHA”或“CHAMFER”后回车，或点击“修改”工具栏中的倒角图标，启动命令后，命令行会提示选择第一条直线和第二条直线，此时需注意图形对象的特性：若两条直线未相交，CAD会自动延伸后创建倒角；若为平行线，则无法执行倒角操作。
在倒角设置中，关键参数包括“距离”（Distance）和“角度”（Angle），通过命令行输入“D”可设置倒角距离，即从两直线的交点开始，沿每条直线方向截取的长度，输入两个距离值可创建非对称倒角，输入相同值则为对称倒角；输入“A”则进入角度模式，需指定第一条直线的倒角长度和倒角角度，适用于需要精确控制倾斜角度的场景，命令行中的“修剪模式”（T）选项可控制是否保留原直线的多余部分，“修剪”模式下会自动截取直线，“不修剪”模式下则保留完整直线，仅添加倒角线段。
不同图形对象的倒角处理

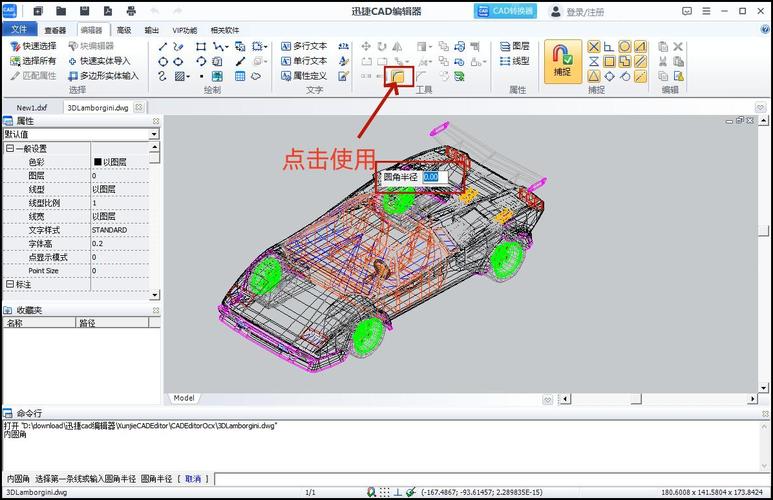

倒角命令对不同图形类型的支持存在差异，对于普通直线，直接选择两条直线即可生成倒角；对于多段线（PLINE），输入“P”选项后选择整个多段线，可一次性对所有拐角执行统一参数的倒角，但前提是多段线本身是闭合的或连续的；对于三维实体，需切换到“三维建模”工作空间，执行“倒角边”命令（CHAMFEREDGE），选择实体边后设置距离参数，即可生成三维倒角。
在复杂操作中，若需对多条直线批量倒角，可结合“选择栏”（Fence）或“窗交选择”（Crossing）快速选取对象；若倒角后出现图形异常，可通过“放弃”（U）命令撤销操作，或检查对象是否为块、参照等特殊类型，需先“分解”（X）后再执行倒角。
倒角参数的优化技巧
合理设置倒角参数是提升绘图效率的关键，在机械设计中，常见的倒角尺寸需符合国家标准（如C0.5-C5），可通过创建带属性的动态块实现参数化调用；在建筑制图中，倒角距离通常与墙体厚度或构件尺寸匹配，避免过大影响结构强度，对于对称倒角，可提前设置系统变量“CHAMFERA”和“CHAMFERB”为固定值，后续执行命令时无需重复输入；若需临时切换为不修剪模式，可在命令行输入“T”选择“不修剪”，完成倒角后再手动修剪多余线条。
常见问题及注意事项
使用倒角命令时需注意以下几点：一是确保两条直线共面且非平行，否则命令会报错；二是当倒角距离过大，导致两条直线无实际交点时，需调整距离值或延长直线；三是对于被块或外部参照引用的对象，需先分解再倒角；四是在三维建模中，倒角方向需与实体法线方向一致，避免出现倒角位置错误。
相关问答FAQs
Q1：为什么对两条直线执行倒角命令后，图形没有变化？
A：可能原因有三：一是两条直线平行，无交点，无法生成倒角；二是倒角距离设置过大，导致两条直线延伸后仍不相交，需减小距离值；三是直线被图层锁定或冻结，需检查图层状态并解锁。
Q2：如何快速对闭合多段线的所有角点进行统一倒角？
A：执行倒角命令后，输入“P”选择“多段线”选项，然后点击闭合多段线，CAD会自动对所有拐角应用当前设置的倒角参数，若需调整倒角大小，可先输入“D”重新设置距离值,再执行多段线倒角操作。
