在CAD软件中,定距等分命令（DIVIDE）是一个非常实用的工具，主要用于将选定的对象（如直线、圆弧、多段线、圆、椭圆、样条曲线等）按照指定的长度或段数进行等分，并在等分点上插入点、块或等分标记，从而辅助用户进行精确的图形绘制和布局设计，该命令的调用方式通常包括三种：在命令行直接输入“DIVIDE”或简化命令“DIV”后按回车键；通过菜单栏依次选择“绘图”→“点”→“定距等分”；或在“默认”选项卡的“绘图”面板中找到“定距等分”按钮（图标通常为一条直线被两个小竖线分割的样式），调用命令后，用户需要先选择要等分的对象，然后根据提示输入分段数量或分段长度，若需要在等分点显示标记，还需进一步设置点的样式，否则等分点可能因默认样式过小而难以观察。

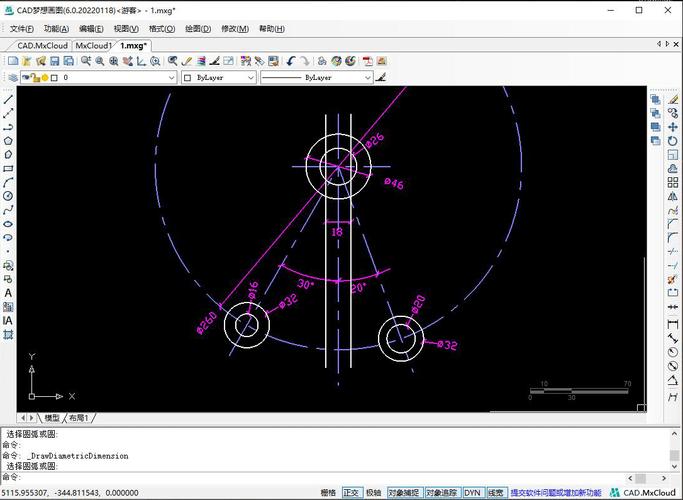

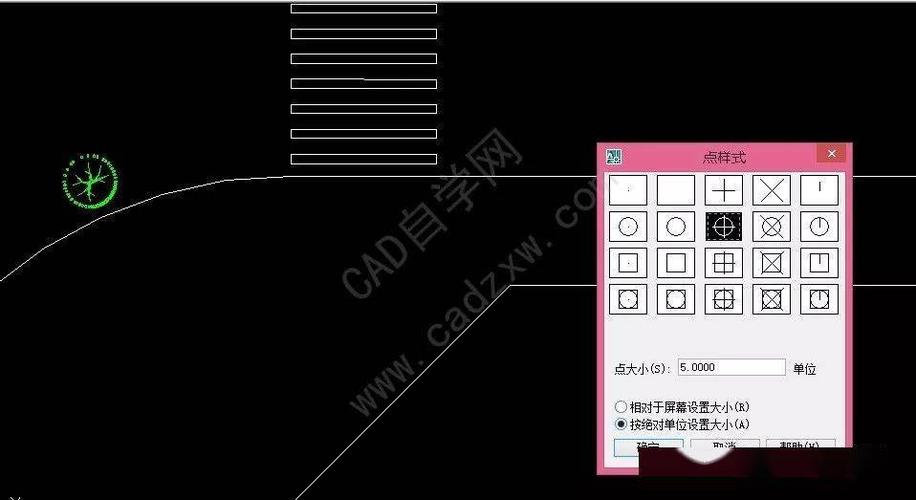

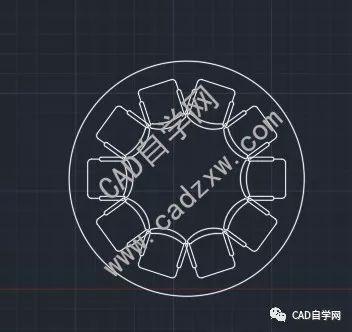

定距等分命令的核心参数包括“选择要定距等分的对象”“指定线段长度或[块（B）]”以及“点模式设置”，在选择对象时，需注意CAD中某些封闭对象（如多段线矩形）的等分逻辑：对圆进行定距等分时，默认从逆时针方向起点开始计算距离；而对直线或开放多段线，则从距离选择点最近的端点开始等分，若选择“块（B）”选项，用户可将自定义的块作为等分标记插入，这在批量布置构件（如路灯、树木、螺栓等）时尤为高效，只需提前定义好块属性，输入块名称并设置对齐方式即可，点的显示可通过“格式”菜单下的“点样式”命令进行自定义，例如将点样式设置为“×”或“+”，并调整点大小，确保在复杂图形中清晰可见。
实际应用中,定距等分命令常与对象捕捉、极轴追踪等辅助工具配合使用，以提高绘图精度，在绘制建筑平面图时，需将一条墙线按3米间距等分以布置门窗；在机械设计中，需将圆周按螺栓孔数量等分以确定孔位，需要注意的是，定距等分命令不会实际分割对象，仅在视觉上显示等分点，若需将对象分割为独立实体，需配合“打断”或“分解”命令使用，若等分长度无法整除对象总长度，CAD会自动调整最后一段的长度，确保从起点开始按指定间距依次标记，剩余不足间距的部分则忽略。
以下为定距等分命令操作步骤的简要示例表格：
| 操作步骤 | 命令提示 | 用户操作 | 说明 |
|---|---|---|---|
| 调用命令 | 命令: DIV | 输入“DIV”并回车 | 启动定距等分命令 |
| 选择对象 | 选择要定距等分的对象 | 点击需等分的直线 | 支持直线、圆弧、多段线等多种对象 |
| 输入分段数 | 指定线段长度或 [块(B)]: 100 | 输入分段长度“100”并回车 | 也可输入分段数量，如“5”表示分成5段 |
| 设置点样式 | （可选）格式→点样式 | 选择“×”样式并调整大小 | 确保等分点可见 |
| 查看结果 | （无提示，图形显示等分点） | 观察直线上的等分标记 | 若插入块，需提前定义块文件 |
常见问题解答（FAQs）：
Q1：为什么使用定距等分命令后看不到等分点？
A：可能原因有两点：一是点的样式设置过小或与图形颜色相近，导致视觉上难以识别，解决方法是通过“格式”→“点样式”命令，选择较大的点样式（如“圆圈”）并调整点大小比例；二是未在命令中正确设置点标记，默认情况下，定距等分命令会插入“点”对象，若用户输入“块（B）”选项但未指定有效块名称，则可能无法显示，需确认命令执行过程中是否正确选择了点模式或块选项。
Q2：定距等分命令能否对三维对象进行操作？
A：可以，CAD的定距等分命令支持对三维直线、三维多段线、圆、圆弧等三维对象进行等分，操作方法与二维对象完全一致，可对三维空间中的螺旋线按指定间距插入块标记，用于机械零件的螺纹孔布置或建筑模型的楼梯踏步定位，但需注意，在三维视图中，点的样式可能受观察角度影响，建议配合“视图”→“视觉样式”中的“线框”或“真实”模式以清晰显示等分点。
