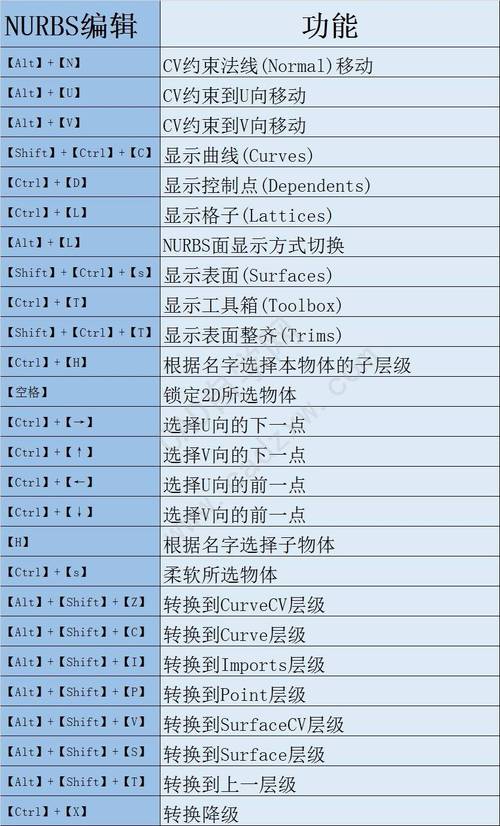

在3ds Max中，延伸命令（Extend Command）是建模过程中非常实用的工具之一，它主要用于将线条、边或面沿指定方向或路径进行扩展，从而快速创建复杂的几何结构，这一命令在多边形建模、样条线编辑以及工业设计等领域应用广泛，能够显著提高建模效率，以下将从命令功能、使用场景、操作步骤、参数详解及注意事项等方面展开详细说明，并结合表格对比不同延伸类型的差异，最后附上常见问题解答。
延伸命令的核心功能与定位
延伸命令在3ds Max中并非单一工具，而是根据对象类型分为“样条线延伸”（Extend Spline）和“多边形延伸”（Extend Polygon）两大类，前者针对二维图形（如线条、矩形），后者针对三维模型的边、面等子对象层级，其核心功能是通过“延伸”操作生成新的几何元素，避免手动绘制或挤压的繁琐流程，尤其适用于创建延展性结构（如管道、支架、路径动画轨迹等）。
与“挤出”（Extrude）、“倒角”（Bevel）等命令相比，延伸命令更强调“沿已有路径或方向的自然扩展”，而非简单的厚度增加，在样条线编辑中，延伸命令可以让线条端点沿自身切线方向生长；在多边形建模中，延伸边可以沿相邻面的法线方向生成新的边和面，保持模型的拓扑连续性。
样条线延伸（Extend Spline）详解
应用场景
样条线延伸主要用于二维图形的编辑,常见场景包括：
- 绘制连续路径：如道路、河流、管道的中心线，需通过延伸使线条端点自动衔接；
- 修复断点：当样条线因断开导致不连续时，延伸可快速连接相邻端点；
- 创建复杂轮廓：结合“交叉”命令，延伸可生成分支结构（如树枝、血管）。
操作步骤
以延伸一条开放样条线为例：

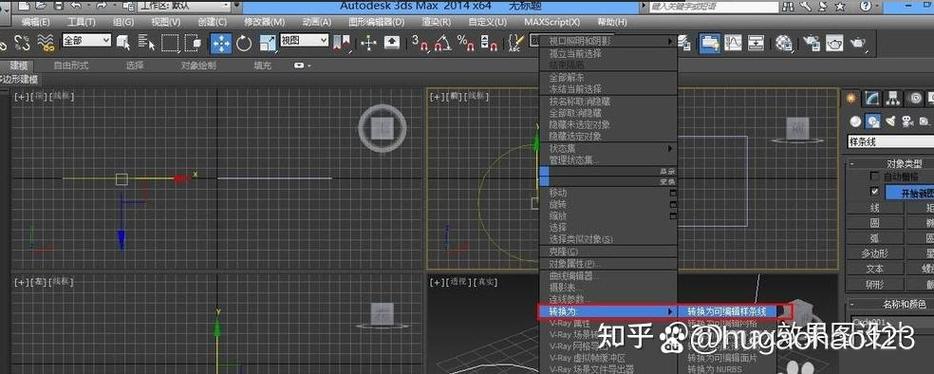

- 步骤1：进入“修改”面板，选择样条线对象（如“线”）；
- 步骤2：切换到“顶点”子对象层级，选中需要延伸的端点（线条末尾的顶点）；
- 步骤3：在“几何体”卷展栏中找到“延伸”按钮（Extend），单击后激活命令；
- 步骤4：移动鼠标至目标位置（如另一条样条线的端点或空白区域），单击即可完成延伸，延伸后的线条会自动与目标对象对齐（若目标为样条线，会吸附到最近端点）。
关键参数
样条线延伸的核心参数较少,但需注意以下细节：
- 延伸模式：默认为“自动延伸”（Auto Extend），即沿端点切线方向生长；若按住Shift键，可切换为“直线延伸”（强制沿水平/垂直方向）；
- 吸附阈值：通过“自定义”→“首选项”→“常规”→“捕捉”中的“吸附阈值”设置，控制延伸时自动吸附的距离（默认为6像素）；
- 焊接阈值：延伸后若与另一顶点重叠，可通过“焊接”（Weld）命令合并（需在“几何体”卷展栏设置焊接阈值）。
多边形延伸（Extend Polygon）详解
应用场景
多边形延伸针对三维模型的边、面子对象，常用于：
- 拓展模型表面：如建筑墙体延伸、机械零件的法兰盘扩展；
- 修复破面：当模型边缘缺失面时，延伸边可快速补全；
- 创建复杂拓扑：结合“切割”（Cut）命令，延伸可生成环形或放射状结构（如车轮辐条、风扇叶片）。
操作步骤
以延伸多边形的边为例：

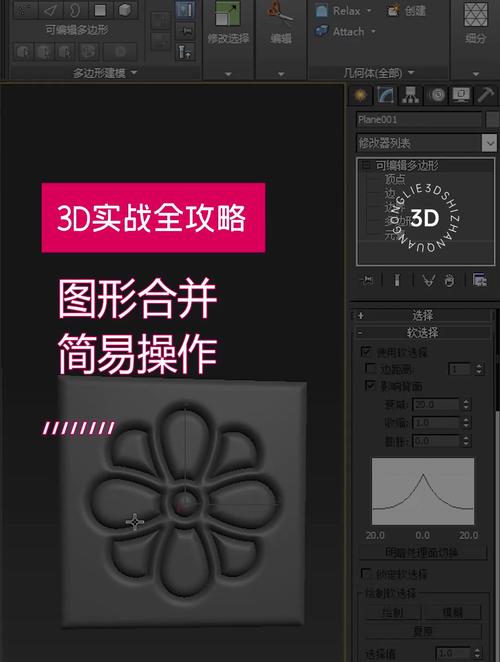

- 步骤1：选择可编辑多边形对象，进入“边”子对象层级；
- 步骤2：选中需要延伸的一条或多条边（支持连续边选择）；
- 步骤3：在“编辑边”卷展栏中找到“延伸”按钮（Extend），单击后弹出“延伸边”对话框；
- 步骤4：设置延伸参数（如延伸高度、分段数等），单击“确定”完成操作，延伸后会生成新的边和面，且与原模型保持平滑过渡（若启用“平滑”选项）。
关键参数
多边形延伸的参数更丰富,直接影响延伸效果，核心参数如下表所示：
| 参数名称 | 功能说明 | 默认值 | 应用示例 |
|---|---|---|---|
| 延伸高度（Extend Height） | 控制延伸的长度（沿边的法线方向） | 0 | 延伸墙体时，设置高度为300cm生成3米高的墙段 |
| 分段数（Segments） | 延伸方向的分段数量，影响后续弯曲或细节调整 | 1 | 延伸管道时，分段数设为5可方便后续弯曲成弧形 |
| 张力（Tension） | 控制延伸侧面的曲率（仅当分段数≥2时生效），值越大越尖锐 | 0 | 延伸曲面时，张力0.5生成平滑过渡，张力2.0生成棱角分明的边缘 |
| 平滑（Smooth） | 是否对延伸后的面应用平滑组，避免硬边 | 启用 | 延伸汽车外壳时，启用平滑使新面与原外壳无缝衔接 |
| 封口（Cap） | 是否为延伸的末端添加封口面（封闭延伸后的开放区域） | 禁用 | 延伸管道末端时，启用封口生成封闭的管口 |
延伸命令的进阶技巧与注意事项
结合其他命令提升效率
- 样条线+延伸+车削：先绘制样条线截面，延伸后通过“车削”（Lathe）命令生成旋转体（如花瓶、柱子）；
- 多边形延伸+对称：延伸一半模型后，添加“对称”（Symmetry）修改器，快速生成完整对称结构（如人体、汽车）；
- 延伸+捕捉：开启“顶点捕捉”（Vertex Snap），延伸时可精确对齐到目标顶点，避免手动调整位置。
常见问题与避坑指南
- 延伸后样条线未连接：检查端点是否重叠，若未重叠需增大“焊接阈值”或手动移动顶点；
- 多边形延伸后破面：确保选中的边为“开放边”（即仅属于一个面），若为闭合边延伸会生成错误面；
- 延伸方向错误：多边形延伸默认沿边的法线方向，若需自定义方向，可先创建参考样条线，再通过“沿样条线延伸”（Extend Along Spline）实现（需安装脚本插件）。
相关问答FAQs
问题1：3ds Max中延伸命令与挤出命令有什么区别？如何选择使用？
解答：延伸命令与挤出命令的核心区别在于“方向性”和“应用对象”，延伸命令强调沿已有路径或法线方向的自然扩展，适用于开放边或样条线端点的生长（如延伸管道、连接断线）；挤出命令则是沿统一方向（如法线、指定轴向）为面或边增加厚度，适用于创建封闭结构的厚度（如将平面墙体挤出为立体墙），选择时需判断需求：若需“延展生长”选延伸，若需“增加厚度”选挤出。
问题2：为什么多边形延伸后生成的面是扭曲的？如何解决？
解答：扭曲通常由以下两个原因导致：一是选中的边不连续（如存在多个分支边），延伸时方向冲突导致面变形；二是分段数过低（默认为1），延伸高度较大时无法平滑过渡，解决方法：① 检查并仅选择连续的开放边（可通过“选择开放边”命令快速筛选）；② 增加“分段数”（≥3）并调整“张力”值（0.5-1.5），使延伸侧面平滑过渡；③ 若延伸方向需自定义，可借助“法线”或“参考坐标系”调整方向。
