在3ds Max中，偏移命令（Offset）是一个非常实用的几何体编辑工具，主要用于对二维图形或三维对象的边界进行平行复制或缩放操作，无论是创建轮廓、生成厚度，还是调整模型结构，偏移命令都能高效完成，本文将详细介绍偏移命令的功能、使用方法、参数设置及实际应用场景，帮助用户全面掌握这一工具。
（图片来源网络，侵删）
偏移命令的基本功能
偏移命令的核心作用是对选定对象进行等距离的边界偏移,对于二维图形（如样线、矩形、圆形等），偏移会生成与原形状平行的新图形，且偏移距离可正可负：正值向外扩展，向内收缩，对于三维对象（如挤出、车削生成的模型），偏移命令可作用于模型的边界或表面，实现轮廓的缩放或壁厚的调整，该命令广泛应用于建筑建模（如墙体厚度）、工业设计（如零件边缘处理）和场景细化（如装饰线条）等场景。
偏移命令的使用方法
二维图形的偏移
- 操作步骤：
- 选中二维图形（如矩形、多边形或自定义样线）；
- 进入“修改”面板，找到“编辑样条线”修改器；
- 在“几何体”卷展栏中点击“偏移”按钮；
- 在图形上拖动鼠标或直接输入数值,完成偏移。
- 参数设置：
- 偏移值：直接输入数值或通过鼠标拖动控制距离；
- 类型：包括“居中”（向两侧偏移）、“开放”（仅开放端点偏移）和“闭合”（封闭图形整体偏移）；
- 分段数：控制偏移后图形的平滑度，数值越高曲线越平滑。
三维对象的偏移
- 操作步骤：
- 选中已生成的三维对象（如通过“挤出”命令创建的模型）；
- 进入“修改”面板，添加“壳”修改器（Shell Modifier）；
- 在“参数”卷展栏中调整“内部量”或“外部量”值，实现表面偏移。
- 替代方法：
对于复杂模型，可通过“编辑多边形”修改器的“挤出”配合“倒角”功能模拟偏移效果，但效率较低。
快捷操作与注意事项

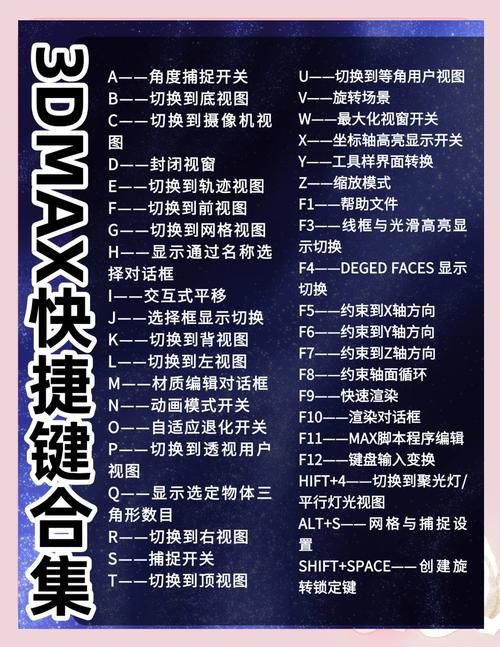

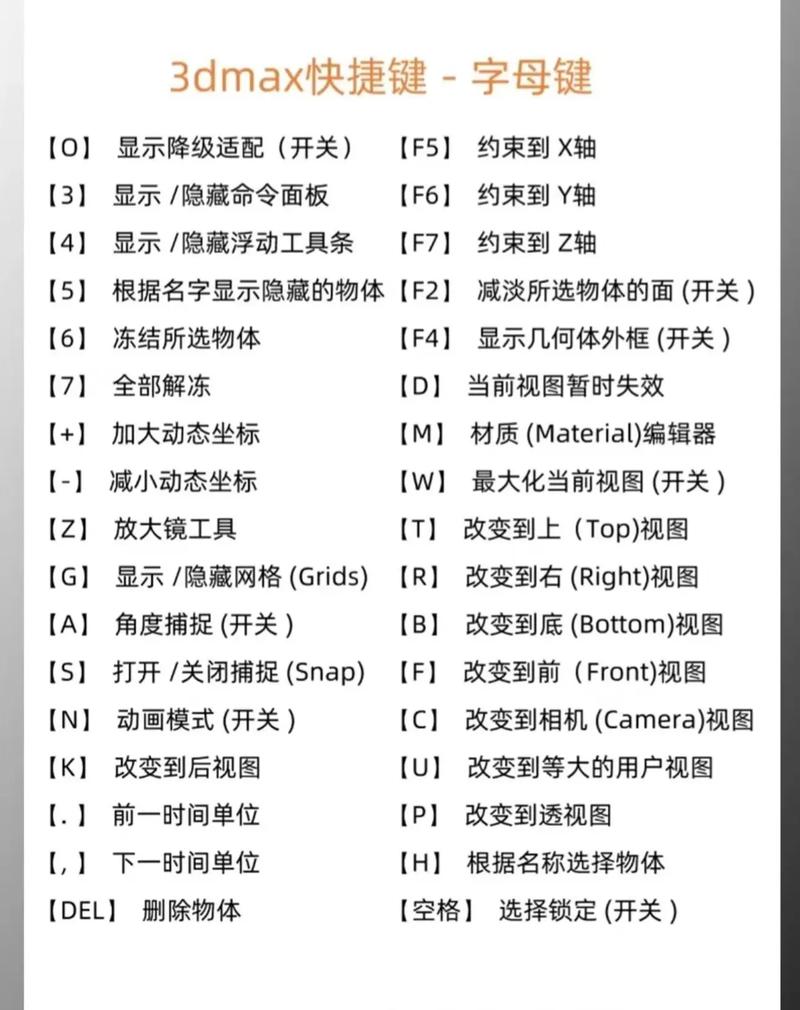

- 快捷键：选中对象后，按住
Shift键拖动图形可快速复制偏移； - 约束条件：勾选“锁定角度”可保持偏移方向一致；
- 错误处理：若偏移后图形出现自相交，需通过“轮廓”参数或“清理”工具修复。
偏移命令的参数详解
| 参数名称 | 功能说明 | 适用场景 |
|---|---|---|
| 偏移值 | 设置偏移的距离，正负值决定方向 | 二维轮廓调整、三维壁厚控制 |
| 类型 | 选择偏移方式（居中/开放/闭合） | 开放样线需选择“开放”避免变形 |
| 分段数 | 控制偏移后的曲线分段数，影响平滑度 | 圆形或弧线偏需高分段数 |
| 焊接节点 | 合并偏移后的重叠节点，避免模型断裂 | 复杂样线偏移后需手动焊接 |
| 翻转法线 | 调整偏移后表面的法线方向，避免渲染错误 | 三维对象偏移后可能出现法线反转 |
实际应用案例
建筑墙体建模
- 需求：将平面户型图生成带厚度的墙体。
- 步骤：
- 导入CAD户型图,使用“编辑样线”选中外墙轮廓；
- 执行“偏移”命令，输入墙体厚度（如240mm）；
- 挤出偏移后的图形,完成墙体基础模型。
产品边缘处理
- 需求：为手机模型添加圆角边缘。
- 步骤：
- 创建手机轮廓样线,向内偏移5mm生成内轮廓；
- 使用“轮廓”命令连接内外轮廓，挤出后添加“壳”修改器调整厚度。
路径动画辅助
- 需求：为运动物体生成轨迹线。
- 步骤：
- 绘制原始路径样线,向外偏移一定距离；
- 将偏移后的线条作为辅助动画路径,避免物体与原路径重叠。
常见问题与解决方案
-
偏移后图形变形
- 原因：偏移距离过大导致曲线自相交。
- 解决：减小偏移值或增加分段数，手动修复交叉点。
-
三维对象偏移后出现破面
- 原因：模型拓扑结构复杂，偏移时未焊接节点。
- 解决：使用“编辑多边形”检查边界，手动缝合破洞或添加“网格平滑”修改器优化。
相关问答FAQs
Q1：为什么偏移命令对某些样线无效？

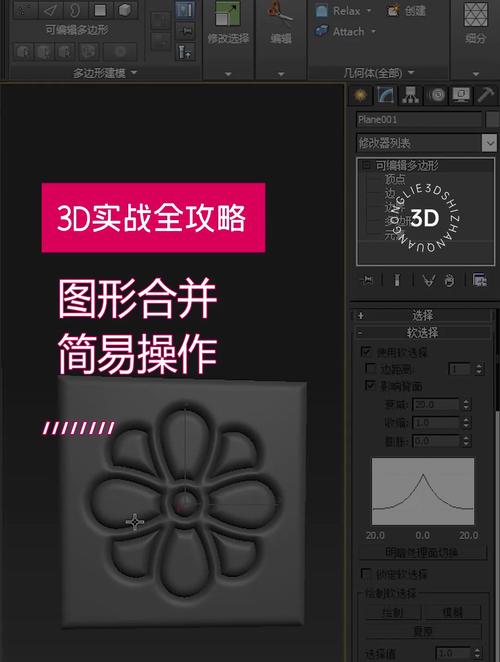

A：偏移命令仅适用于单一、连续的二维图形，若样线包含多个子对象或断点，需先使用“附加”或“连接”功能合并为整体，或进入“顶点子层级”焊接断点后再操作。
（图片来源网络，侵删）
Q2：如何实现非均匀偏移（如一边扩大10mm，一边缩小5mm）？
A：3ds Max的标准偏移命令不支持非均匀偏移，但可通过以下方法实现：
- 将样线拆分为两个独立部分,分别执行正向和负向偏移；
- 使用“FFD”修改器或“晶格”修改器手动调整顶点位置；
- 结合“轮廓”命令绘制自定义路径，再通过“挤出”生成目标形状。
用户可以系统掌握3ds Max偏移命令的使用技巧，灵活应对不同建模需求，实际操作中需结合案例反复练习，以提升效率和精度。
