在3ds Max中，分割命令（Slice）是一种强大的几何体编辑工具，主要用于通过平面、网格或自定义形状对对象进行切割、分离或添加分段，该命令位于“修改器列表”或“四元菜单”中，常用于模型细化、结构拆分或复杂形状的创建，本文将详细介绍分割命令的使用方法、参数设置、应用场景及注意事项，帮助用户高效掌握这一功能。
分割命令的入口与基本操作
分割命令可通过两种主要方式调用：
- 修改器路径：选中对象后，进入“修改”面板，在“修改器列表”中找到“网格编辑”类别下的“切片”修改器。
- 四元菜单快捷操作：选中对象后，单击鼠标右键，在“四元菜单”的“工具”选项卡中选择“切片平面”。
调用命令后,会显示一个黄色的切割平面（默认为XY平面），用户可通过移动、旋转或缩放该平面调整切割位置，切割完成后，需点击“切片”按钮执行操作，或勾选“在切片位置切割”以实时预览效果。
分割命令的核心参数解析
分割命令的参数面板包含多个关键选项,直接影响切割结果：
| 参数名称 | 功能说明 | 应用场景 |
|---|---|---|
| 切割方式 | 包括“增加面数”（仅分割面，不增加顶点）、“分割网格”（完全分离对象）两种模式。 | 增加面数适用于平滑曲面细化；分割网格用于拆分独立对象（如将一个立方体分成两部分）。 |
| 切割平面位置 | 通过X/Y/Z坐标值或手动移动平面调整切割位置。 | 精确定位切割平面，如对称切割或沿特定轴线分割。 |
| 多重切割 | 勾选后可同时使用多个平面切割对象，支持“切割”和“移除”两种操作。 | 复杂模型拆分，如将长方体切割成多个小立方体网格。 |
| 平面投影 | 可选择“沿自身轴心”或“沿世界轴”控制平面方向。 | 非垂直切割时，确保平面方向与切割需求一致（如斜切）。 |
| 翻转法线 | 切换切割后表面的法线方向，避免模型显示错误。 | 修复切割后内部面外露导致的渲染问题。 |
分割命令的典型应用场景
-
模型结构细化
在角色建模或机械设计中，通过分割命令可快速增加模型的分段数，为一个球体添加水平切割平面，可轻松创建“纬线”效果，便于后续雕刻细节。

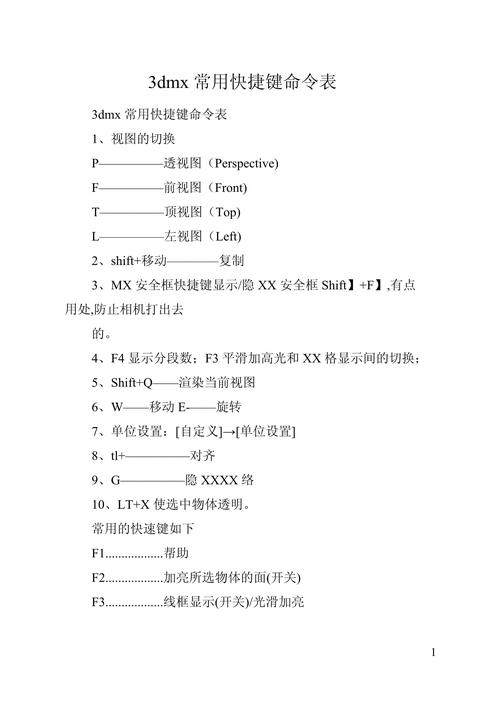

（图片来源网络，侵删） -
对象拆分与重组
对于复杂组合对象（如建筑模型），可使用分割命令将其拆分为独立部件，用垂直平面切割一栋楼，分离出独立的墙体、楼板，便于单独贴图或修改材质。 -
对称模型制作
结合“实例复制”功能，使用一个切割平面同时切割对称对象，制作人物模型时，先创建半边模型，通过分割平面切割后，实例复制另一侧，确保对称性。 -
截面提取与分析
在工业设计中，可通过分割命令提取模型的截面形状，切割一个机械零件后，保留截面轮廓，用于生成2D工程图或参考线。
高级技巧与注意事项
-
与编辑多边形修改器的联动
分割命令常与“编辑多边形”结合使用，先通过“切片”增加分段，再进入“顶点”子层级手动调整顶点位置，实现精细化建模。

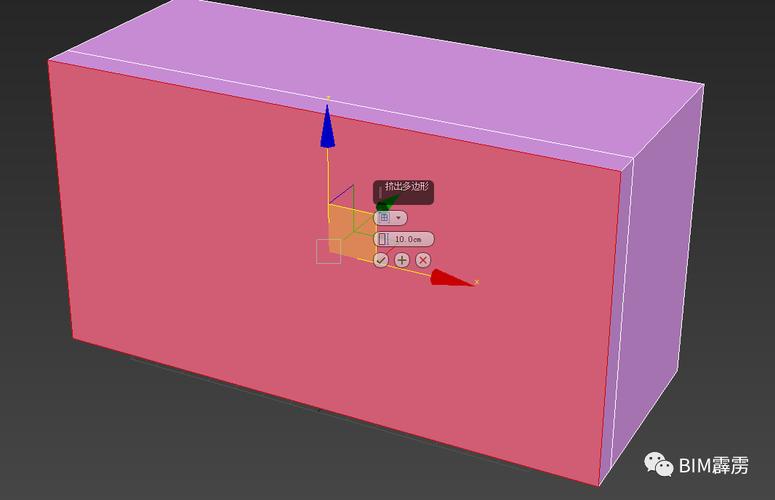

（图片来源网络，侵删） -
非平面切割的实现
若需非平面切割（如曲面切割），可先创建一个自定义形状（如样条线），将其转换为“切割平面”，或使用“网格切割”工具替代。 -
性能优化建议
- 避免对高精度模型频繁使用分割命令,可能导致卡顿；
- 切割前备份模型,或使用“网格选择”修改器局部切割，减少计算量。
-
常见问题解决
- 切割后模型断裂：检查“切割方式”是否误选“分割网格”，或调整“翻转法线”；
- 切割平面不可见：确认“显示切片平面”选项已勾选，或切换视图显示模式。
相关问答FAQs
问题1：分割命令与“切割”修改器（Cut）有何区别？
解答：分割命令（Slice）通过平面切割对象，支持整体分离或面数增加，适合规则切割；而“切割”修改器（Cut）允许用户手动绘制路径进行自由切割，灵活性更高，但操作更复杂，前者适合批量处理，后者适合精细建模。
问题2：如何使用分割命令制作镂空效果？
解答：首先创建一个封闭对象（如球体），添加“切片”修改器并勾选“分割网格”，用两个相交的平面切割对象，移除中间部分后，应用修改器即可得到环形镂空效果，若需复杂镂空，可结合“布尔运算”进一步优化。
用户可全面了解3ds Max分割命令的功能与使用方法，结合实际场景灵活应用，提升建模效率与精度。
